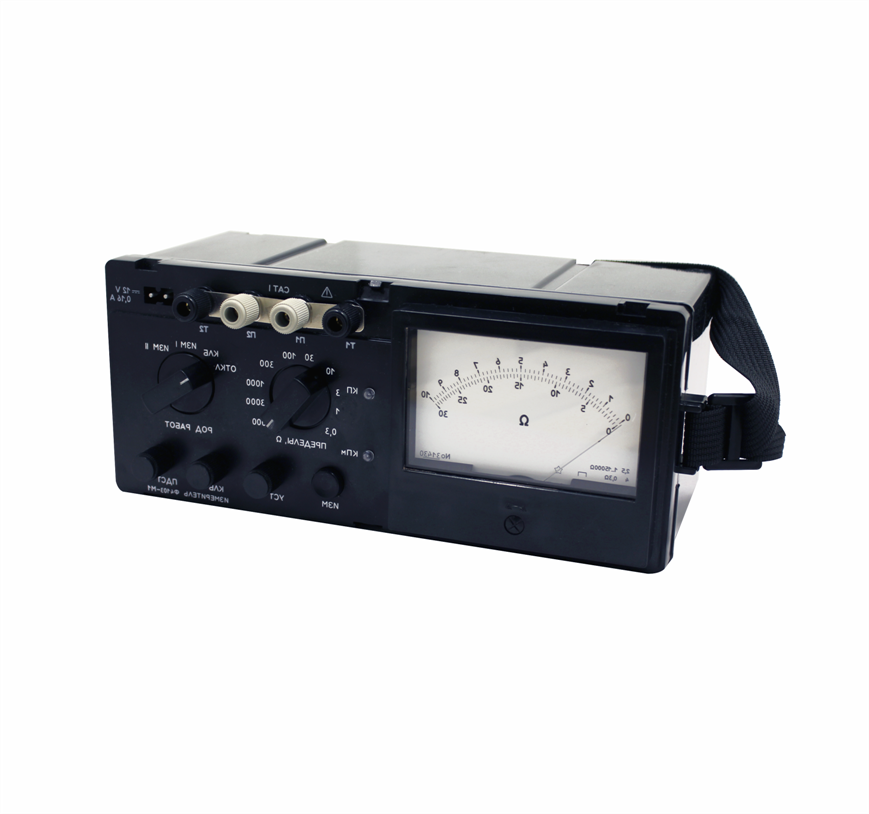

Измеритель сопротивления заземления Ф4103-М1

Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей.

Описание

• Класс точности измерительного прибора Ф4103-М1 – 2,5 и 4 (в зависимости от диапазона измерения).
• Питание – элемент (R20, RL20) 9 шт.
• Частота оперативного тока – 265-310 Гц.
• Время установления рабочего режима — не более 10 секунд.
• Время установления показаний в положении «ИЗМ I» — не более 6 секунд, в положении «ИЗМII» — не более 30 секунд.
• Продолжительность непрерывной работы не ограничена.
• Норма средней наработки на отказ — 7250 часов.
• Средний срок службы — 10 лет
• Условия эксплуатации — от минус 25 ° С до плюс 55 ° С.
• Габаритные размеры, мм – 305х125х155.
• Масса, кг , не более – 2,2.

Перед проведением измерений измерителем Ф4103-М1 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее.

Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме «ИЗМI». Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

Пример расчет погрешности при измерении прибором Ф4103-М1.

Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха — минус 10 град., влажность — 100%. Измеритель Ф4103-М1 питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет.

Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 — 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.

Погрешность измерения в общем случаеи вычисляется по формуле — D=D0+Dc1+Dc2+Dc3+…+Dcn, где D0 — предел основной погрешности прибора, Dcn — погрешности от влияющих факторов.

Учтем максимально возможные погрешности:

• от индуктивности заземлителя — Dc1=8%,
• от температуры — Dc2=20-(-10)/10*4=12%
• от напряжение питания — Dc3=4%
• от помех переменного тока — Dc4=2%
• D=D0+Dc1+Dc2+Dc3+Dc4=4+8+12+4+2=30%
• Относительная погрешность Y может быть рассчитана по формуле — Y=N*D/Rx, где N — диапазон измерений, Rx — измеренное сопротивление. Имеем — Y=0.3*30/0.15=60%.

Вероятность того, что все составляющие погрешности будут иметь максимальную величину с одинаковым знаком — чрезвычайно мала, поэтому итоговая погрешность измерений будет значительно
