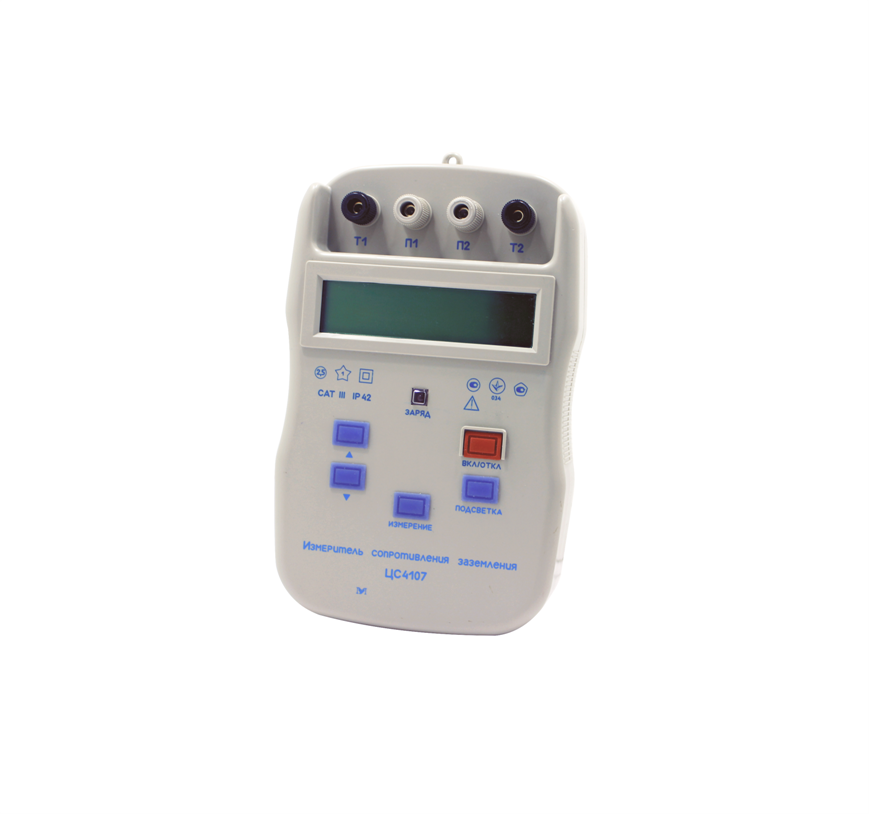

Измеритель сопротивления заземления ЦС4107

Измеритель сопротивления заземления ЦС4107 предназначен для измерения сопротивления растекания тока заземляющих устройств.

Описание

• Принцип действия измерителя основан на преобразовании напряжения сопротивления и силы тока, протекающего через это сопротивление, и дальнейшему преобразованию измеренной информации в величину сопротивления. Напряжение и сила тока преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП). Величина сопротивления вычисляется с помощью микроконтроллера, а результаты измерения отображаются на ЖКИ.Работой АЦП и реализацией функций измерителя управляет микроконтроллер по установленной программе. При этом обеспечивается автоматический выбор единиц измерений сопротивления (мОм, Ом, кОм), хранение в памяти результатов предыдущих пятидесяти измерений, индикация превышения уровня помех и допустимого сопротивления вспомогательных электродов.Основные технические характеристики измерителя сопротивления заземления ЦС4107:
  • Диапазон измерений — от 10 мОм до 20 кОм.
  • Допустимые значения суммарного сопротивления вспомогательных электродов в зависимости от измеряемого сопротивления Rизм: токовых от 0 кОм до 1000*Rизм, но не более 50 кОм; потенциальных – от 0 кОм до 5 кОм (для Rизм от 10 мОм до 1 Ом) и от 0 кОм до 50 кОм (для Rизм от 1, 001 Ом до 20 кОм).
  • Предел допустимой основной погрешности — ±2,5 %.
  • Частота измерительного тока (128±8 ) Гц.
  • Напряжение на токовых зажимах – не более 36 В действующего значения.
  • Сила тока в цепи измерения – не более 350 мА.
  • Электрическое питание — от восьми аккумуляторов типа АА с номинальным напряжением 1,2 В каждый.
  • Сила тока потребления – не более 1,0 А.
  • Климатические условия эксплуатации: температура окружающего воздуха — от минус 10 ºС до плюс 55 ºС; относительная влажность окружающего воздуха до 90 % при температуре 30 ºС.
  • Степень защиты корпуса – IP42 по ГОСТ 14254-96.
  • Габаритные размеры – не более 230 мм ; 140 мм ; 59 м.
  • Масса с аккумуляторами – не более 1 кг.
  • Средняя наработка на отказ – не менее 10000 ч.
  • Средний срок службы – не менее 10 лет.

  Комплектность измерителя ЦС4107:

  • измеритель сопротивления заземления ЦС4107 – 1 шт.;
  • сумка – 1 шт.;
  • ремень – 1 шт.;
  • аккумулятор типоразмера АА 1,2 В – 8 шт.;
  • блок питания 12 В, 0,7 А – 1 шт.;
  • руководство по эксплуатации – 1 экз.

  Поверка прибора:

  Поверка измерителя проводится в соответствии с методикой, приведенной в разделе «ПОВЕРКА» руководства по эксплуатации Ба2.718.028РЭ.

  Рабочие эталоны, необходимые для проведения поверки измерителя после ремонта и во время эксплуатации:

  • магазин сопротивления Р33, класс точности 0,2;
  • катушка электрического сопротивления Р310; класс точности 0,02; номинальное сопротивление 10 мОм;
  • катушка электрического сопротивления Р321; класс точности 0,01; номинальное сопротивление 1,0 Ом.

  Межповерочный интервал – 1 год.

  Тип измерителей сопротивления заземления ЦС4107 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании, и метрологически обеспечен при выпуске из производства и в эксплуатации.

  Выдана декларация о соответствии № РОСС UА.МЛ08.Д00033 от 21.06.2010г.

  Комплектация:

  измеритель сопротивления заземления цифровой
