Прибор контроля изоляции Ф4106(Ф4106А)
Измерительные
приборы контроля изоляции Ф4106 и Ф4106А служат для измерения сопротивления
изоляции при его снижении в сетях переменного тока с изолированной нейтралью,
находящихся под напряжением 220 В или 380 В, частотой 50, 60 или 400 Гц.
Описание
Область применения измерителей Ф4106 — передвижные и стационарные
электроустановки с изолированной нейтралью.
Прибор предназначен для встраивания и при эксплуатации доступ к разъему РУ и
зажимам ПУ, а также к выходным и входным цепям прибора должен быть закрыт. Во
внешней цепи питания прибора необходимо устанавливать предохранитель на 0,16 А
типа ВПБ-6 или другого типа с аналогичными характеристиками.

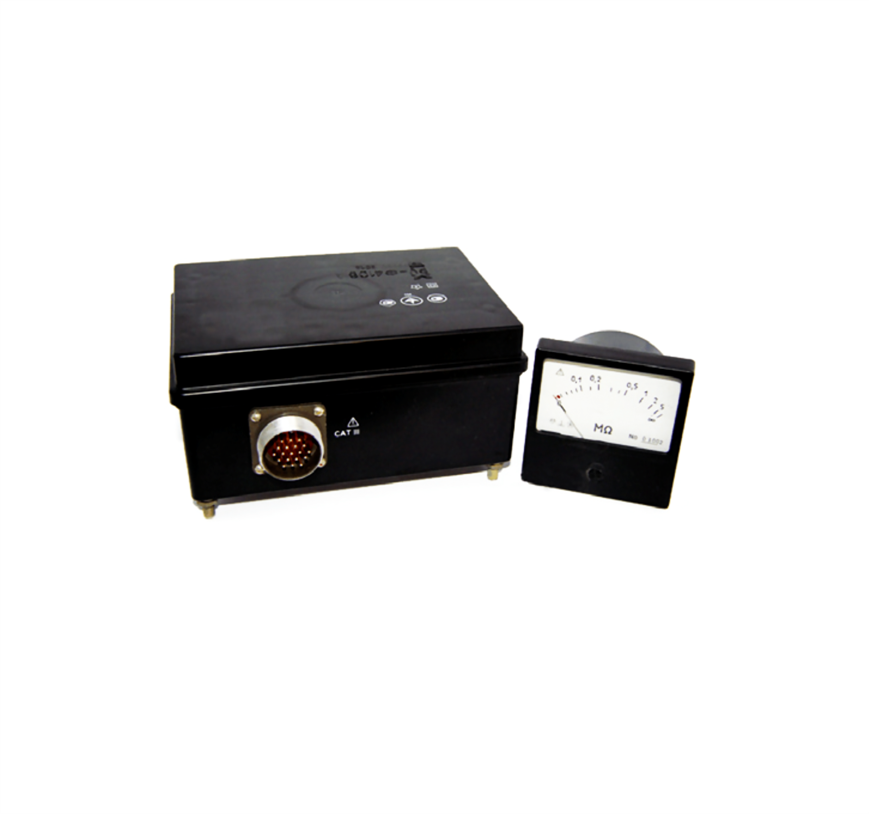

Щитовой измерительный прибор Ф4106 состоит из показывающего (ПУ) и релейного (РУ)
устройств.
РУ имеет следующие
установки сопротивления:
- Ф4106 – 30, 50, 500 кОм
- Ф4106А – 12, 20, 60 кОм.
- Диапазон измерения ПУ – 0,02 — 5 МОм.
- Класс точности ПУ – 2,5.
- Предел допускаемой основной погрешности
РУ равен 10% от сопротивления установки.
- Условия эксплуатации — от минус 60 ° С
до плюс 60 ° С.
- Исполнение прибора Ф4106 и Ф4106А —
пылезащищенное, брызгозащищенное, виброустойчивое.
Габаритные размеры,
мм:
- РУ – 175х98х143
- ПУ — 80х80х100.
Масса, кг, не более:
Время установления рабочего режима — не более 15 минут.
Режим работы — непрерывный. Продолжительность непрерывной работы не ограничена.
Комплектация:
- прибор контроля изоляции щитовой для
цепей с изолированной нейтралью
|
