Центробежные дымососы модификации ДН используются в топках котельного
оборудования для удаления дымовых газов. Данные устройства имеют
односторонний тип всасывания и могут также применяться для удаления
газов из топок газово-мазутных котельных.
Дымососы ДН предназначены
для эксплуатации в условиях умеренного климата и рассчитана на
продолжительную работу как на открытом воздухе, так и в помещениях
закрытого типа. Агрегат имеет климатическое исполнение У и 1-4 категорию
размещения (согласно ГОСТ 15150-69). Запуск изделия может осуществляться
при температуре в улитке свыше -30°С. Максимальная температура дымовых
газов не должна быть выше 200° на выходе.
Нормальная работа дымососов модели ДН происходит при температуре
окружающей среды до +40°. При более высоких значениях возможен перегрев
подшипников, находящихся в электродвигателе. Улитка агрегата сварная,
выполненная из профильной или листовой стали.
Для придания изделию большей жесткости его стенки усиливаются при
помощи оребрения из полос и угольников. Улитка дымососа ДН изнутри
защищена броневыми листами, которые по мере износа можно менять. Ходовая
часть агрегата имеет съемный сектор, который необходим для выема ротора.
Эта процедура осуществляется через улитку, в стенке которой имеется
отверстие (между электродвигателем и диском крыльчатки). Это отверстие в
рабочем состоянии перекрывают съемной диафрагмой.

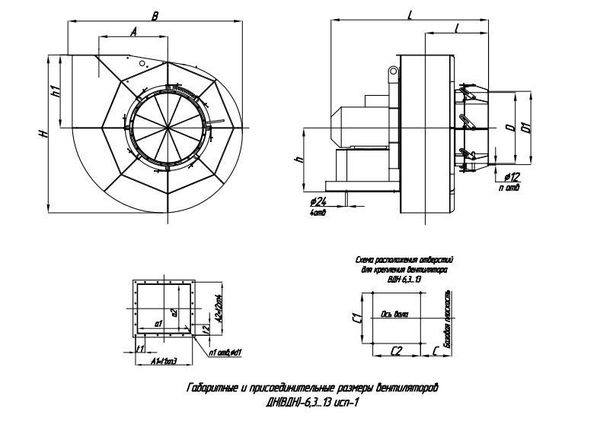

Угол разворота напорного патрубка в улитке дымососов ДН может быть от
0 до 270° (с шагом в 15 °С) с типоразмером 6,3-13. При помощи
направляющего осевого аппарата устанавливается режим работы агрегата.

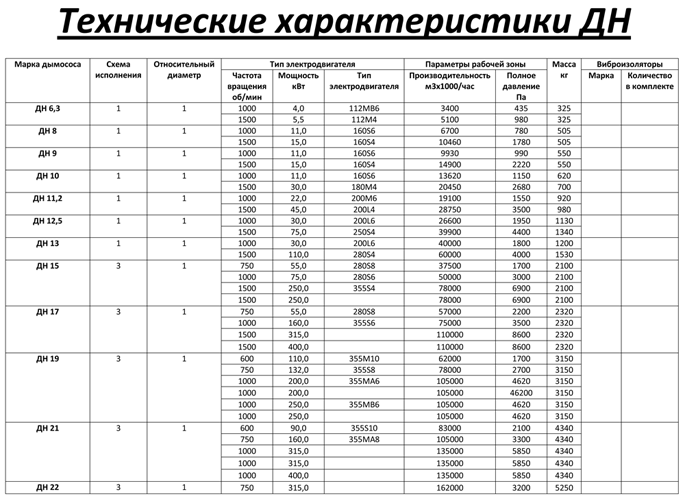

Привод изделия функционирует от асинхронного электродвигателя. Полное
давление дымососа ДН, производительность, КПД, а также мощность на валу
определяются по аэродинамическим характеристикам в разных рабочих
режимах.
