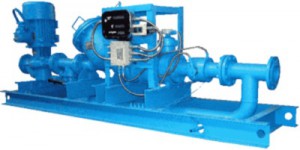

Комплексы измерительные УПН-100
Назначение: комплексы измерительные
типа УПН-100 предназначены для перекачивания и учёта нефтепродуктов на
нефтебазах, в технологических нефте-трубопроводах и других объектах, где по
условиям эксплуатации возможно применение данных установок.
Описание: комплексы изготовлены в
климатическом исполнении У, категория расмещения 1 по ГОСТ15150, для работы при
температуре окружающего воздуха от минус 40 до плюс 50 0С
и относительной влажности от 30 до 100%.
Составные части комплексов изготовлены во взрывозащищенном исполнении и
соответствуют эксплуатации в части требований взрывозащиты.
Принцип действия комплексов основан на перекачивании нефтепродуктов с помощью
электронасоса. Нефтепродукт, проходя через фильтр ФЖУ-100, очищается от
механических примесей и в дальнейшем проходит через счётчик жидкости ППВ-100.
Для управления расходом, комплекс оснащён клапаном-отсекателем, который работает
в двух режимах: в режиме максимального открытия, а также в режиме снижения
расхода в конце перекачивания для более точного отсечения заданной дозы,
Снижение расхода в конце перекачивания уменьшает гидроудар. Для простого
перекачивания нефтепродуктов (без учёта) в комплексе предусмотрена байпасная
линия. Для учёта и перекачивания нефтепродукта без отсечения конкретного обьёма
жидкости на комплексе задаётся доза жидкости, заведомо больше, чем планируемый
объём перекачиваемого нефтепродукта.
Технические характеристики УПН-100:
|
Основные параметры |
Норма |
|
УПН-100 или УПН-100Е |
УПН-100С |
УПН-100Ш |
УПН-100 и УСН-150 |
УПН-100Е и УСН-150 |
УПН-100Ш и УСН-150 |
|
Условный проход, мм |
100 |
|
Высота самовсасывания, м, не
менее |
— |
6,5 |
5,0 |
— |
— |
— |
Производительность, м3/ч,
не более, при вязкости:
|
от 0,55 до 6,0 мм2/с |
80 или 100-10
70 |
35
30 |
—
36-10 |
80
70 |
100-10
70 |
—
36-10 |
|
от 6,0 до 60 мм2/с |
|
|
|
|
|
|
|
Напор, создаваемый
электронасосом, м |
25 |
26 |
— |
25 |
25 |
— |
|
Тонкость фильтрации фильтров,
мкм, не более |
100 |
|
Единицы измерения нефтепродукта |
литры |
|
Температура окружающей среды, оС |
от -40 до +50 |
|
Тип электронасоса (насоса) |
КМ100-80-170
или
КМ100-80-160Е |
1АСВН-80А |
Ш-80-2,5Б |
КМ100-80-170 |
КМ100-80-160Е |
Ш-80-2,5Б |
|
Мощность электродвигателя
электронасоса, кВт |
11 |
|
Напряжение питания электронасоса,
В |
380 |
|
Масса, кг, не более |
640 |
630 |
650 |
850 |
850 |
860 |
|
