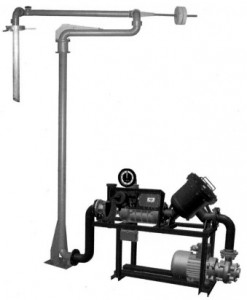

Мерный заправочный комплекс МЗК
Назначение: мерный заправочный
комплекс МЗК применяется для перекачки нефтепродуктов, измерения количества и
отпуска заданной дозы при сливе или наливе в автоцистерны и железнодорожные
цистерны.
Описание: МЗК комплектуется
Электронасосным агрегатом (КМ-100-80-170Е);
Фильтром (ФЖУ 100);
Счётчиком (ППВ-100);
Устройством заземления автоцистерн (УЗА-4К);
Электромагнитным клапаном (СЕНС ПФ DN 8032 PN 25);
Сигнализатором (МС-КУПН-ВЗ);
Постом управления (КУ-92);
Шкафом управления*
Пультом дистанционного управления (Топаз-108)*
Комплекс может быть дополнительно оснащён:
Стояком налива АСН-100А;
Автоматическим шлагбаумом;
Площадкой для обслуживания автоцистерн.
* Располагаются в операторской
Технические характеристики:
|
Диаметр условного прохода труб, мм |
100 |
|
Производительность, м3/ч |
Для вязкости, сСт |
|
0,55…6,0 |
6,0…60,0 |
|
100 |
35 |
|
Предельная относительная погрешность
измерений, % |
±0,25 |
±0,5 |
|
Верхний предел разового учёта, л |
99 999 |
|
Верхний предел суммарного учёта, л |
99 999 999 |
|
Дискретность учёта счётного механизма и
пульта поста налива, л |
1,0
0,1 |
|
Температура рабочей жидкости, °С |
От -40°С до +50°С |
|
Напряжение питания, В |
~380 |
|
Назначенный срок службы, лет |
10 |
|
Назначенный ресурс циклов |
5 000 |
|
Категория взрывозащищённости |
2ExdllBT6 |
|
Габариты в сложенном положении, мм |
1650х535х1254 |
|
Масса, кг, не более |
600 |
|
