Плотномер жидкости
Плотномер предназначен для работы со светлыми нефтепродуктами и другими
однофазными жидкостями различного производства.

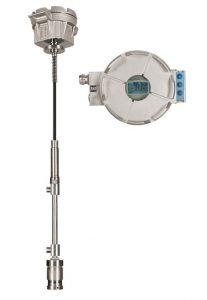

Плотномер жидкости состоит из первичного преобразователя в литом корпусе из
стали DIN 1.4408, и погружного чувствительного элемента (ПЧЭ) на гибком подвесе.
Корпус со съемной крышкой, кабельным сальниковым вводом, винтом и клеммой
защитного заземления. Внутри корпуса — электронная плата с установленным на ней
клеммным соединителем.
Плотномер (по необходимости) может быть укомплектован ячейкой индикации (ЯИ),
оснащенной ЖКИ и клавиатурой, позволяющих настраивать параметры плотномера.
Определение плотности среды происходит через разность значений перепада
гидростатического давления чувствительного элемента. Значения давления
измеряются ячейками для измерения давления (ЯИД), находящимися в нижней и
верхней частях чувствительного элемента. Расстояние между ними составляет 450
мм.
Чтобы соблюсти температурную стабильность и точность показаний, питание
измерительных ячеек, а также усиление выходных сигналов (их нормирование и
термокомпенсацию) производят специализированными аналого-цифровыми микросхемами
по внешним температурным датчикам с применением находящихся на корпусе ячеек
диодов.
Измерение температуры в чувствительном элементе происходит с помощью
цифрового термометра, расположенного на уровне верхней ячейки.
Плотномер устанавливается в верхнюю часть емкости с рабочей жидкостью на
горизонтальную поверхность.
Технические характеристики плотномера:
| Наименование параметра |
Значение параметра |
| Длина чувствительного элемента, м |
1,5 — 25,0 |
| Рабочее избыточное давление в газовой подушке, кПа |
-5 …25 |
| Температура среды, °С |
— 45 …+75 |
| Плотность контролируемой среды, кг/м³ |
450 — 1050 |
| Маркировка взрывозащиты |
0ExiaIIBT5 X |
| Степень защиты по ГОСТ 14254 |
IP68 |
| Климатическое исполнение по ГОСТ 15150 |
ОМ1,5 |
| Температура внешней среды |
— 40 … +75 °С |
| Пределы измерения атмосферного давления, кПа |
84,0 …106,7 |
| Тип атмосферы |
III, IV (морская и приморско-промышленная) |
| Срок службы, лет |
14 |
| Масса (не более), кг |
11,8 |
| Габаритные размеры не более, мм (где LЧЭ — длина
чувствительного элемента) |
| без защитной крышки, в сборе со штуцером |
255,5х162х(124+LЧЭ) |
| без защитной крышки, с неразъемным кабельным вводом |
240х162х(124+LЧЭ) |
| без защитной крышки,с разъемным кабельным соединением |
332х162х(124+LЧЭ) |
| с защитной крышкой, в сборе со штуцером |
258,5х180х(200+LЧЭ) |
| с защитной крышкой, с неразъемным кабельным вводом |
243х180х(200+LЧЭ) |
| с защитной крышкой, с разъемным кабельным соединением |
335х180х(200+LЧЭ) |
| с крышкой клавиатуры, в сборе со штуцером |
258,5х162х(124+LЧЭ) |
| с крышкой клавиатуры,с неразъемным кабельным вводом |
243х162х(124+LЧЭ) |
| с защитной крышкой, с разъемным кабельным соединением |
335х162х(124+LЧЭ) |
| |
|

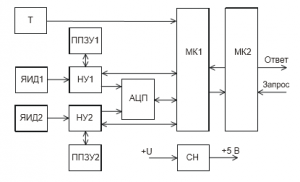

Структурная схема плотномера:
Где:
Т — термометр;
МК — микроконтроллер;
АЦП — аналого-цифровой преобразователь;
ППЗУ — перепрограммируемое постоянное запоминающее устройство;
НУ — нормирующий усилитель;
ЯИД — ячейка для измерений давления;
СН — стабилизатор напряжения;
|
