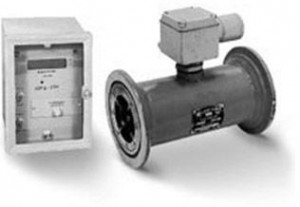

Блок электронный НОРД-Э3М
Назначение: блок электронный НОРД-Э3М применяется с целью вычисления
параметров объема и расхода жидкости/газа в составе турбинных счетчиков НОРД-М,
МИГ, АГАТ-1М и других, где имеется выходной сигнал передающих преобразователей в
виде электрических импульсов, количество которых пропорционально объему
прошедшей через счетчик жидкости или газа.
Блок Норд-ЭЗМ позволяет:
• преобразовывать частотный электрический сигнал в единицы объема и расхода;
• осуществлять выдачу весовых импульсных сигналов;
• осуществлять выдачу токового сигнала 4 … 20 мА, соответствующего значения
расхода, с линейным преобразованием.
Описание: принцип работы блока Норд-ЭЗМ заключается в преобразовании
частотных сигналов в числовое значение расхода, объема и выдачи их на индикатор
блока и внешние устройства регистрации данных.
Конструктивно блок выполнен в корпусе для монтажа в щит. На передней панели
блока расположены жидкокристаллический индикатор и кнопочный пульт управления, а
на задней- разъемы питания, входных и выходных сигналов.Электрическая схема
собрана на печатной плате, которая находится в корпусе блока. Блок
Норрд-ЭЗМ поставляется вместе с турбинными счетчиками типа НОРД-М, МИГ и
другими, где имеются магнитоиндукционные датчики НОРД-И2У-02 или НОРД-И2У-04.
Параметры преобразований вводятся потребителем и хранятся в памяти блока.
Монтаж блока Норд-ЭЗМ осуществляется во вне взрывоопасных зонах.

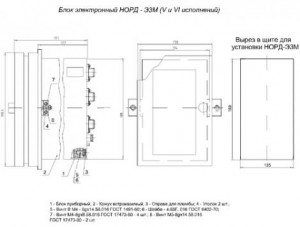

Чертеж блока Норд-ЭЗМ:
Технические характеристики блока Норд-ЭЗМ:
Предел относительной погрешности преобразования
входного частотного сигнала в диапазоне 1 –
2500 Гц в показания в единицах: |
| объема, %, не более |
0,01 |
| расхода, %, не более |
0,1 |
| Параметры отсчетного устройства канала измерения
объема: |
| измерение объема, м3 |
от 0,001 до 99999,999 |
| измерение объема, м3 |
0,001 |
| количество разрядов |
9 |
| представление числа |
с фиксированной точкой |
| Параметры отсчетного устройства канала измерения
расхода: |
| измерение расхода, м3/ч |
от 0,001 до 99999,999 |
| цена единицы младшего разряда, м3 |
0,001 |
| количество разрядов |
8 |
| представление числа |
с фиксированной точкой |
| Параметры входного сигнала от ТПР: |
| код единичный |
по ГОСТ 26.014 |
| уровень логической «1», В |
12 ± 2,4 |
| уровень логического «0», В, не более |
0,6 |
длительность, мкс, не менее
активный уровень |
500
логическая «1» |
| Параметры выходных сигналов объема и расхода
жидкости в систему телемеханики: |
| Сигналы с электрическим носителем: |
| код единичный |
по ГОСТ 26.014 |
| уровень логической «1», В |
12 ± 2,4 |
| уровень логического «0», В, не более |
0,6 |
длительность, мс,
активный уровень |
0,5…999,5
логический «0» или логическая «1» |
| сопротивление нагрузки для сигнала 4 … 20 мА, Ом |
0…500 |
| Параметры сигнала по выходу MODBUS соответствуют
стандарту EIA RS-485. |
| Сигнал с носителем в виде «сухого» контакта: |
| код единичный |
по ГОСТ 26.014 |
длительность, мс,
активный уровень |
0,5…999,5
логический «0» или логическая «1» |
| максимальный ток нагрузки, мА, не более |
500 |
| максимальное коммутируемое напряжение, В не более |
60 |
| Электрические параметры линии связи: |
| максимально допустимая емкость, мкФ не более |
0,3 |
| максимально допустимая индуктивность, мГн, не более |
1 |
| Параметры питающей сети: |
| род тока |
постоянный |
| напряжение, В |
9 … 24 |
| потребляемая мощность, ВА, не более |
5 |
| Параметры источника питания: |
| род тока |
переменный |
| напряжение, В |
100 … 240 |
| частота, Гц |
47 … 63 |
Вид климатического исполнения – УХЛ 4.2 для работы при температуре от +5 до
+40 °С.
Верхнее значение относительной влажности – 95% при +30°С.
Габаритные размеры, мм, не более ……………………… 202х114х78
Масса, кг, не более ………………………………………….. 0,8
Средняя наработка на отказ, ч, не менее …………….. 25000
Средний срок службы, лет, не менее …………………… 10
|
