Преобразователи давления
Область применения изделия
Преобразователи давления тип 1 предназначены для измерения избыточного и
абсолютного давлений газообразных продуктов, жидких продуктов и паров; тип 2 —
для измерения разности давлений газообразных продуктов, жидких продуктов и
паров. Преобразователи давления выпускаются с индикацией параметров на
жидкокристаллическом дисплее (далее «ЖК-дисплей»), или без индикации.
Для настройки приборов через интерфейсы имеется Setup — программа, предлагаемая
как опция. Преобразователи давления имеют также ручное управление по месту
установки, которое осуществляется при помощи поворотной кнопки и ЖК-дисплея.
Корпуса и сенсоры приборов изготовлены из нержавеющей стали.
Основные преимущества изделия
Диапазоны измеряемых давлений для преобразователя тип 1:
Избыточное — от -0,6 до +0,6 бар; от -1 до +4 бар; от -1 до +25 бар; от -1 до
+100 бар; от -1 до +600 бар; Абсолютное — от 0 до +0,6 бар; от 0 до +4 бар; от 0
до +25 бар; от 0 до +100 бар.
Диапазоны измеряемых давлений (разность давлений) для тип 2:
от -10 до +10 мбар; от -1 до +1 бар; от 0 до +1 бар; от -1 до +6 бар; от -1 до
+100 бар.
Преобразователи давления выпускаются с индикацией параметров на
жидкокристаллическом дисплее (далее «ЖК-дисплей»), или без индикации. Выходные
сигналы приборов: от 4 до 20 мA или от 4 до 20 мA с HART-протоколом.
Основные технические характеристики и условия эксплуатации
преобразователей давления :
| Наименование параметра |
Тип 1 |
Тип 2 |
| Основная приведенная погрешность, % |
0,1 |
| Диапазоны измеряемых давлений, бар |
избыточное:
-0,6…+0,6;
-1…+4; +25; +100; +600
абсолютное:
0…+0,6; +4; +25; +100 |
–0,01…+0,01
–1…+1
0…+1
–1…+6
–1…+100 |
| Температура контролируемой среды, °C, не более |
-40…+120 (стандарт)
-40…+200 |
-40…+110 (стандарт)
-40…+100 |
| Маркировка взрывозащиты |
0 Ex iа IIC Т3/T4/Т5/Т6 Х; Ex iаD 20 T105 °C; 1 Ex d
IIC T4/Т5/Т6 Х; DIP A21 TA105 °C |
0 Ex iа IIC T4 Х; Ex iаD 20 T105 °C; 1 Ex d IIC
T4/Т5/Т6 Х; DIP A21 TA105 °C |
| Степень защиты |
IP67 по DIN EN 60529 для исполнения без
взрывозащиты;
IP66 по DIN EN 60529 для взрывозащищенного исполнения (Ex ia) |
| Выходной сигнал, двухпроводный, мА |
от 4 до 20; от 4 до 20 с HART |
| Температура окружающей среды, °C, не более* |
-55 до +85 |
| Срок службы, лет |
14 |
| Масса/Габаритные размеры, кг/мм, не более |
0,55 / 73х112х86;
1,60 / 109х116х145 |
3 / 104х112х138;
4 / 104х152х138 |
* При температуре ниже минус 20 °C индикатор может не работать.

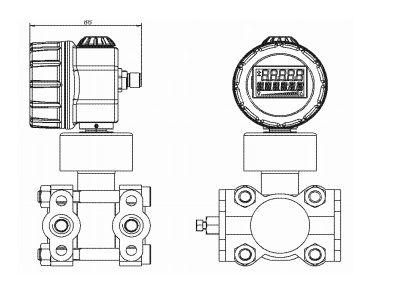

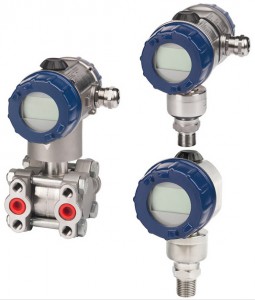

Общий вид преобразователя давления:
|
