Многоточечные датчики температуры
Задачу непрерывного взрывобезопасного контроля температуры различных
жидких продуктов в резервуарах в нескольких точках по высоте решает
многоточечный датчик температуры. Внутри чувствительного элемента датчика, по
заданным заказчиком параметрам, устанавливаются интегральные термометры. На
длине от 1,5 до 16 м может располагаться до 16 точек измерения температуры.
Температура контролируемой среды: от — 45 до + 125 °С.
Давление контролируемой среды до 0,15 МПа.
Погрешность измерения температуры (в зависимости от исполнения) ± 0,5
°С; ± 2 °С.
Датчики температуры часто применяются в системах объемно-массового
учета различных жидкостей совместно с датчиком уровня, блоком сопряжения с
датчиками и контроллерами.
Основные технические характеристики и условия эксплуатации датчика:
| Наименование параметра |
|
| Длина чувствительного элемента, м* |
от 1,5 до 16 |
| Погрешность измерения температуры, ºС |
от -45 до -10 — ±2 ;
от -10 до +85 — ±0,5;
свыше +85 до +125 — ±2 |
Количество точек измерения, до /
Шаг установки точек измерения |
16 / шаг кратный 0,25 м |
| Температура контролируемой среды, °C** |
от -45 до +125 |
| Рабочее давление, МПа, не более |
0,15 |
| Маркировка взрывозащиты |
1ExibIIBT3/Т4/Т5 X или 0ExiаIIBT3/Т4/Т5 X |
| Степень защиты |
IP68 по ГОСТ 14254 |
| Климатическое исполнение |
ОМ1,5 по ГОСТ 15150 |
| Температура внешней среды, °С** |
от -55 до +85 |
| Срок службы, лет |
8 |
| Масса/Габаритные размеры, кг/мм, не более |
4,7 / 145х215х(130+ LДТМ ***) |
* По специальному заказу возможно изготовление датчиков с другой длиной
ЧЭ
** По специальному заказу возможно изготовление датчиков с расширенным
диапазоном температур
*** «Lдтм» – длина чувствительного элемента

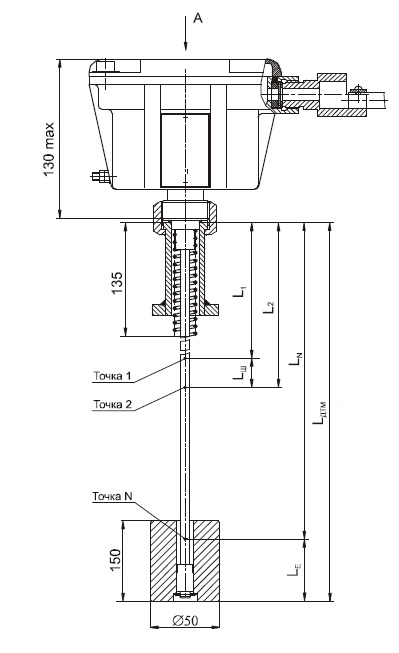

Общий вид многоточечного датчика температуры:
|
