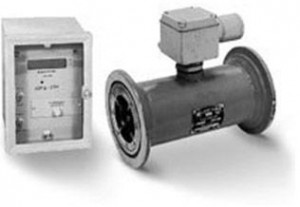

Счетчик жидкости турбинный НОРД-М
Назначение: счетчик нефти турбинный НОРД-М применяется с целю замера
объемного количества нефти, нефтепродуктов и других жидкостей, нейтральных к
сталям 20X13 и 12X18Н10Т и используются в технологических установках
нефтедобывающих и нефтеперерабатывающих предприятий.
Описание: конструкция счетчика НОРД-М включает в себя: турбинный
преобразователь расхода ТПР; датчик магнитоиндукционный НОРД-И2У-02 или
НОРД-И2У-04; блок обработки данных VEGA-03 или блок электронный НОРД-Э3М.
Счетчик НОРД-М имеет взрывобезопасный уровень взрывозащиты IexdIIBT4
(«взрывонепроницаемая оболочка»). Блок электронный НОРД-Э3М и блок обработки
данных VEGA-03 обыкновенного исполнения и устанавливаются в невзрывоопасных
зонах.
Габаритные размеры и масса:
| |
Габаритные размеры, мм, не более |
Масса, кг, не
более |
| Датчик магнитоиндукционный |
102x70x96 |
1,9 |
| Блок электронный НОРД-ЭЗМ |
202х114х78 |
0,8 |
| Блок обработки данных VEGA-03 |
190х206х113 |
1,5 |
Технические характеристики НОРД-М:
| Параметры |
Значения параметров |
| Параметры измеряемой среды (нефть, нефтепродукты и другие жидкости) |
— температура — от +5 до +50 °С; — кинематическая вязкость — ( 1 —
20 ) 10-6 м2/с;
— содержание сернистых соединений по весу, не более 3 %;
— размеры механических примесей, не более — 4 мм;
— содержание свободного газа — не допускается |
| Температура окружающей среды: |
|
| — преобразователя турбинного и датчика |
от -50 до +50 °С |
| — блока «VEGA-03» и блока НОРД-Э3М |
от +5 до +40 °С |
| Потребляемая мощность, ВА |
не более 30 |
| Предел относительной погрешности счетчика с блоком «VEGA-03»,
НОРД-Э3М в диапазоне расходов (20-100)% от максимального, %, |
не более ± 0,15 |
| Потеря давления в преобразователе турбинном при максимальном рабочем
расходе и вязкости жидкости, МПа |
не более 0,05 |
| Вырез окна в щите для установки блока НОРД-Э3М, мм |
194х106 |
| Вырез окна в щите для установки блока «VEGA-03», мм |
182х180 |
| Длина линии связи между блоком «VEGA-03» или НОРД-Э3М и датчиком, м |
не более 500 |
| Габаритные размеры: |
|
| — блока НОРД-Э3М, мм |
202х114х78 |
| — блока «VEGA-03», мм |
190х206х113 |
| — датчика, мм |
102х70х96 |
| Масса: |
|
| — блока НОРД-Э3М, кг |
0,8 |
| — блока «VEGA-03», кг |
1,5 |
| — датчика |
1,9 |
| Средняя наработка на отказ, ч |
25000 |
| Средний срок службы счетчика, лет |
не менее 8 |
Исполнения НОРД-М:
Исполнение
счетчика |
Турбинный преобразователь расхода ТПР |
Диаметр
условного
прохода,
мм |
Рабочее
давление,
МПа |
Максимальный
расход,
м3/ч |
Наружный
диаметр
фланцев,
мм |
Строительная
длина,
мм |
Масса
преобра
зователя,
кг |
Коэффициент
преобразования,
имп/м3,не менее |
| НОРД-М-40-2,5 |
40 |
2,5 |
35 |
145 |
180 |
10,0 |
28 000 |
| НОРД-М-40-4,0 |
4,0 |
| НОРД-М-40-6,3 |
6,3 |
165 |
13,0 |
| НОРД-М-40-16,0 |
16,0 |
15,0 |
| НОРД-М-65-2,5 |
65 |
2,5 |
90 |
180 |
220 |
11,0 |
11000 |
| НОРД-М-65-4,0 |
4,0 |
| НОРД-М-65-6,3 |
6,3 |
200 |
15,0 |
| НОРД-М-65-16,0 |
16,0 |
220 |
21,0 |
| НОРД-М-80-2,5 |
80 |
2,5 |
140 |
195 |
250 |
18,0 |
5 000 |
| НОРД-М-80-4,0 |
4,0 |
19,5 |
| НОРД-М-80-6,3 |
6,3 |
210 |
21,0 |
| НОРД-М-80-16,0 |
16,0 |
230 |
29,0 |
| НОРД-М-100-2,5 |
100 |
2,5 |
250 |
280 |
26,0 |
4 000 |
| НОРД-М-100-4,0 |
4,0 |
31,0 |
| НОРД-М-100-6,3 |
6,3 |
250 |
40,0 |
| НОРД-М-100-16,0 |
16,0 |
265 |
42,0 |
| НОРД-М-150-2,5 |
150 |
2,5 |
500 |
300 |
360 |
48,0 |
1300 |
| НОРД-М-150-4,0 |
4,0 |
56,0 |
| НОРД-М-150-6,3 |
6,3 |
340 |
80,0 |
| НОРД-М-150-16,0 |
16,0 |
350 |
91,0 |
| НОРД-М-200-2,5 |
200 |
2,5 |
900 |
360 |
400 |
63,0 |
800 |
| НОРД-М-200-4,0 |
4,0 |
375 |
93,0 |
| НОРД-М-200-6,3 |
6,3 |
405 |
115,0 |
| НОРД-М-200-16,0 |
16,0 |
430 |
147,0 |
|
