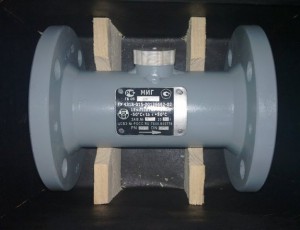

Счетчик нефти турбинный МИГ
Назначение: счетчик нефти турбинный МИГ предназначен для измерения
объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20X13 и
12X18Н10Т жидкостей.
Описание: конструкция МИГ включает в себя: турбинный преобразователь
расхода ТПР; датчик магнитоиндукционный НОРД-И2У-02 или НОРД-И2У-04; блок
обработки данных VEGA-03 или блок электронный НОРД-Э3М.
Счетчик МИГ имеет взрывобезопасный уровень взрывозащиты IexdIIBT4
(«взрывонепроницаемая оболочка»).
Блок электронный НОРД-Э3М или блок обработки данных VEGA-03 обыкновенного
исполнения предназначены для установки в невзрывоопасных зонах.
Габаритные размеры и масса:
| |
Габаритные размеры, мм, не
более |
Масса, кг, не
более |
| Датчик магнитоиндукционный |
102x70x96 |
1,9 |
| Блок обработки данных VEGA-03 |
190x206x113 |
1,5 |
| Блок электронный НОРД-ЭЗМ |
202x114x78 |
0,8 |
Технические характеристики счетчика МИГ:
| Параметры |
Значения параметров |
| Параметры измеряемой среды (нефть по ГОСТ Р 51858-2002 и
нефтепродукты) |
— температура, °С от 0 до +60; — кинематическая вязкость, м2/с
(1-100) 10-6;
— содержание свободного газа, не допускается;
— размеры механических примесей, мм, не более 4 |
| Температура окружающей среды: |
|
| — преобразователя расхода и магнитоиндукционного датчика, °С |
от -50 до +50 |
| — блока «VEGA-03» и блока НОРД-Э3М, °С |
от +5 до +40 |
| Потребляемая мощность, ВА |
не более 30 |
| Предел относительной погрешности счетчика, в комплекте с блоком
«VEGA-03» в диапазоне расхода: |
|
| МИГ-32Ш (20 — 100)% от максимального, в диапазоне вязкости ( 1 —
100) · 10-6м2/с, % |
не более, % ± 1,5 |
| МИГ-32 ÷ МИГ-400( 20 — 100 )% от максимального, в диапазоне вязкости
(1-100) · 10-6м2/с, % |
не более ± 0,15 |
| Длина линии связи между блоком «VEGA-03» или блоком НОРД-Э3Ми
датчиком м |
не более 500 |
| Вырез окна в щите для установки блока НОРД-Э3М, мм |
194х106 |
| Вырез окна в щите для установки блока «VEGA-03», мм |
182х180 |
| Габаритные размеры: |
|
| — блока НОРД-Э3М, мм |
202х114х78 |
| — блока «VEGA-03», мм |
190х206х113 |
| — датчика, мм |
102х70х96 |
| Масса: |
|
| — блока НОРД-Э3М, кг |
0,8 |
| — блока «VEGA-03», кг |
1,5 |
| — датчика |
1,9 |
| Средняя наработка на отказ, ч |
24000 |
| Средний срок службы счетчика, лет |
не менее 8 |
Исполнения счетчика МИГ:
Исполнение
счетчика |
Турбинный преобразователь расхода ТПР |
Диаметр
условного
прохода,
мм |
Рабочее
давление,
МПа |
Макс.
расход, м3/ч |
Потеря
давления,
МПа |
Наружный
диаметр
фланцев, мм |
Строит.
длина, мм |
Масса
преобразователя
с датчиком и
комплектом
монтажных |
Коэффициент
преобразования,
имп/м3,не менее |
| МИГ-32Ш-1.6 |
32
|
1,6 |
8 |
0,04
|
135
|
180
|
8,2 |
100000
|
| МИГ-32Ш-2.5 |
2,5 |
9,7 |
| МИГ-32Ш-4.0 |
4,0 |
| МИГ-32Ш-6.3 |
6,3 |
150 |
12,8 |
| МИГ-32Ш-16,0 |
16,0 |
14,8 |
| МИГ-32-1,6 |
1,6 |
27 |
135
|
8,2 |
| МИГ-32-2,5 |
2,5 |
9,7 |
| МИГ-32-4,0 |
4,0 |
9,7 |
| МИГ-32-6,3 |
6,3 |
150 |
12,8 |
| МИГ-32-16 |
16,0 |
14,8 |
| МИГ-40-1,6 |
40 |
1,6 |
42 |
145
|
11,3 |
75 000
|
| МИГ-40-2,5 |
2,5 |
12,33 |
| МИГ-40-4,0 |
4,0 |
| МИГ-40-6,3 |
6,3 |
165 |
16,15 |
| МИГ-40-16,0 |
16,0 |
165 |
18,65 |
| МИГ-50-1,6 |
50 |
1,6 |
72 |
0,04
|
160
|
197
|
13,83 |
38 000
|
| МИГ-50-2,5 |
2,5 |
14,83 |
| МИГ-50-4,0 |
4,0 |
| МИГ-50-6,3 |
6,3 |
175 |
19,64 |
| МИГ-50-16,0 |
16,0 |
195 |
26,6 |
| МИГ-65-1,6 |
65 |
1,6 |
120
|
180
|
220
|
16,46 |
20 000
|
| МИГ-65-2,5 |
2,5 |
20,0 |
| МИГ-65-4,0 |
4,0 |
| МИГ-65-6,3 |
6,3 |
200 |
26,76 |
| МИГ-65-16,0 |
16,0 |
220 |
43,34 |
| МИГ-80-1,6 |
80 |
1,6 |
180
|
195 |
250
|
25,0 |
10000
|
| МИГ-80-2,5 |
2,5 |
195 |
26,0 |
| МИГ-80-4,0 |
4,0 |
195 |
26,5 |
| МИГ-80-6,3 |
6,3 |
210 |
32,16 |
| МИГ-80-16,0 |
16,0 |
230 |
44,84 |
| МИГ-100-1,6 |
100 |
1,6 |
300
|
215 |
356
|
41,32 |
5 000
|
| МИГ-100-2,5 |
2,5 |
230 |
54,8 |
| МИГ-100-4,0 |
4,0 |
57,5 |
| МИГ-100-6,3 |
6,3 |
250 |
79,7 |
| МИГ-150-1,6 |
150 |
1,6 |
600
|
280 |
368
|
70,5 |
1 700
|
| МИГ-150-2,5 |
2,5 |
300 |
95,5 |
| МИГ-150-4,0 |
4,0 |
97,1 |
| МИГ-150-6,3 |
6,3 |
340 |
159,9 |
| МИГ-200-1,6 |
200 |
1,6 |
1 100
|
0,06
|
335 |
457
|
86,27 |
900
|
| МИГ-200-2,5 |
2,5 |
360 |
104,95 |
| МИГ-200-4,0 |
4,0 |
375 |
121,21 |
| МИГ-200-6,3 |
6,3 |
405 |
154,84 |
| МИГ-250-1,6 |
250 |
1,6 |
1 900
|
114,7 |
490
|
| МИГ-250-2,5 |
2,5 |
425 |
142,1 |
| МИГ-250-4,0 |
4,0 |
445 |
168,9 |
| МИГ-250-6,3 |
6,3 |
470 |
215,9 |
| МИГ-400-1,6 |
400 |
1,6 |
4 000
|
0,05
|
580 |
610
|
294,15 |
100
|
| МИГ-400-2,5 |
2,5 |
610 |
355,1 |
| МИГ-400-4,0 |
4,0 |
655 |
442,45 |
| МИГ-400-6,3 |
6,3 |
670 |
524,71 |
|
