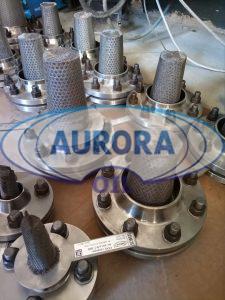

Фильтр сливной временный ФС-В (сетчатый)
Назначение изделия
Применяются во время проведения монтажных и пусконаладочных работ. Фильтры
временные предназначены для защиты оборудования и контрольно-измерительных
приборов в период запуска. Фильтр обычно устанавливается между набором фланцев
на начальный период после установки нового трубопровода. Для облегчения
установки или демонтажа рекомендуется установить соединительную вставку, равную
или превышающую длину фильтра.
По устойчивости к воздействию климатических факторов внешней среды
фильтры изготовлены в исполнении У, УХЛ и Т, категории размещения 1 по ГОСТ
15150-69.
Пример условного обозначения при заказе фильтра сливного с условным
проходом 150 мм:
ФС – 150/16 В-У ТУ 3689-005-01719561-2016,
где
- ФС – фильтр сливной;
- 150 – условный проход, мм;
- 16 – рабочее давление, кгс/см2;
- В – конструктивное исполнение (В-временный)
- У – климатическое исполнение (У, УХЛ, Т)
Технические характеристики
Основные параметры и размеры фильтров приведены в таблице 1 на рисунке
1
Таблица 1

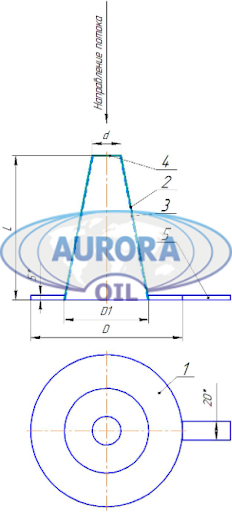

Рисунок 1 Фильтр временный 1- кольцо, 2-корзина
конусная,3-сетка,4-днище,5- пластина маркировочная
Основные размеры фильтров ФС*
Таблица 2
| Обозначение |
D1 |
D |
d |
L |
| ФС-100 |
88 |
158 |
30 |
150 |
| ФС-150 |
138 |
212 |
40 |
200 |
| ФС-200 |
192 |
278 |
60 |
260 |
| ФС-250 |
240 |
330 |
80 |
300 |
| ФС-300 |
290 |
382 |
90 |
350 |
| ФС-350 |
340 |
442 |
110 |
400 |
| ФС-400 |
388 |
482 |
120 |
450 |
Устройство и принципы работы
Фильтр (рисунок 1) состоят из кольца (1), конусной корзины из
перфорированного листа (2), сетки (3), днища (4).
Кольцо устанавливается между двумя фланцами с прокладками и стягивается
болтами или шпильками.
Принцип работы фильтров заключается в предварительной очистке нефти,
нефтепродуктов и других химических жидкостей от механических примесей, которые
задерживаются в фильтрующей корзине в процессе сливно-наливных операций.
|
