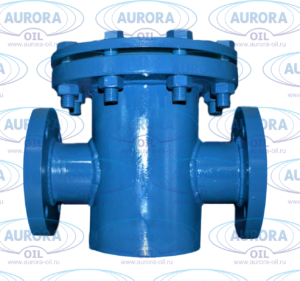

Фильтр сливной ФС

ТУ 3689-005-01719561-2016, ТУ 3689-005-01719561-2016, ТУ 3689-005-01719561-2016

Фильтр сливной ФС предназначен для предварительной очистки нефти, бензина, дизельного топлива и других жидкостей от механических примесей.

Фильтр сливной является комплектующим оборудованием для АЗС и нефтебаз в нефтедобывающей, нефтеперерабатывающей и других отраслях.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

• Сталь 20,
• Сталь 09Г2С
• Нержавеющая сталь с необходимыми характеристиками.

Фильтр сливной выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

По просьбе заказчика фильтр комплектуется фланцами, прокладкой и крепежом.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Техническая информация на фильтр сливной ФС

Таблица 1

Обозначение сетки фильтрующей (размер ячейки в сетке, мм) по ГОСТ 3826-84 или ТУ 14-4-507-99:

010(0,1), 020(0,2), 04(0,4), 05(0,5), 06(0,63), 08(0,8), 10(1,0), 12(1,2), 16(1,6), 20(2,0).

Основные размеры фильтров ФС

Таблица 2

Обозначение	Ру,	Dy,	D,	D1,	D2,	L,	Н,	h1,	h2,	h3,	d,	n,	Тонкость фильтрации, мкм	Масса, кг, не менее
	МПа	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	шт.
ФС 50/06П	1,6	50	160	125	108	230	292	125	90	135	18	4	80-2000	14,2
ФС 50/16П	1,6	80	195	160	108	310	320	160	90	135	18	4		28,5
*ФС 80	0.1	80	G3-A		108	314	250	125	90	135	G3-A			16,3
ФС 100/16	1,6	100	215	180	219	350	421	210	150	250	18	8		70,0
ФС 100/40	4	100	230	190	219	545	441	220	150	250	22	8		98,0
ФС 150/16	1,6	150	280	240	273	480	455	286	220	330	22	8		123
ФС 200/16	1,6	200	335	295	273	580	645	286	220	330	22	12		104
ФС 200/25	2,5	200	360	310	273	620	573	286	220	330	26	12		122
ФС 250/16	1,6	250	405	335	402	710	760	392	276	376	26	12		245
ФС300/16	1,6	300	460	410	402	906	805	402	450	450	26	12		270

* — Фильтр изготавливается без фланцев с резьбовыми патрубками G3-A.

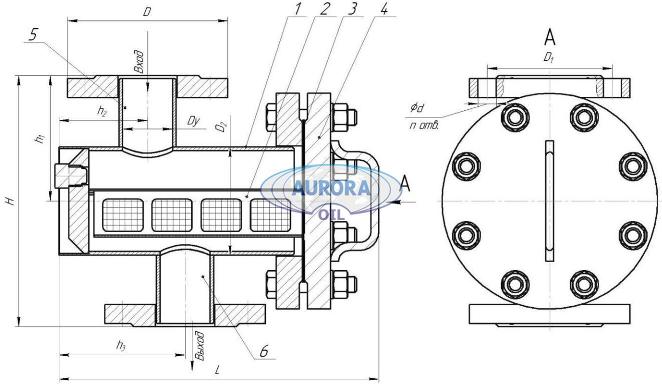

Рисунок 1 – Фильтры сливные ФС:
1 – корпус; 2 – фильтрующая корзина; 3 – прокладка; 4 – крышка; 5 – патрубок; 6- патрубок.

Основные размеры фильтров ФС-П

Таблица 3

Обозначение	Ру,	Dy,	D,	D1,	D2,	L,	Н,	h1,	h2,	d,	n,	Тонкость фильтрации, мкм	Масса, кг, не менее
	МПа	мм	мм	мм	мм	мм	мм	мм	мм	мм	шт.
ФС 50/06П	1,6	50	140	110	108	320	250	125	90	14	4	80-2000	14,2
ФС 50/16П	1,6	50	160	125	108	320	250	125	90	18	4		22,6
ФС 80/16П	1,6	80	195	160	159	360	320	160	113	18	4		36,6
ФС 100/16П	1,6	100	215	180	219	539	421	210	250	18	8		74,2
ФС 100/25П	2,5	100	230	190	219	539	421	210	250	22	8		82,0
ФС 150/06П	0,6	150	260	225	273	608	573	286	260	18	8		74,0
ФС 150/16П	1,6	200	280	240	273	616	573	286	260	22	12		95,5
ФС 200/6П	0,6	250	315	280	273	608	573	286	260	18	8		105

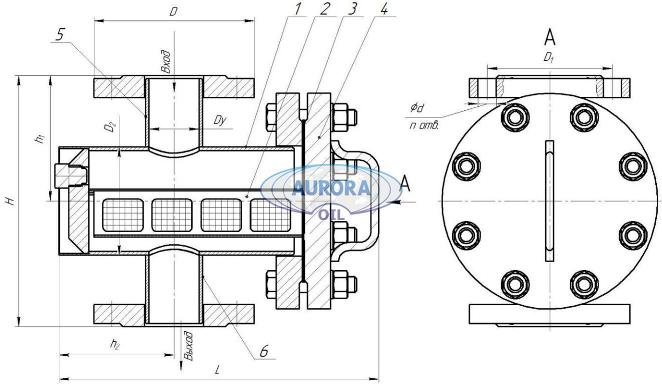

Рисунок 2 – Фильтры сливные ФС-П:
1 – корпус; 2 – фильтрующая корзина; 3 – прокладка; 4 – крышка; 5 – патрубок; 6- патрубок.
