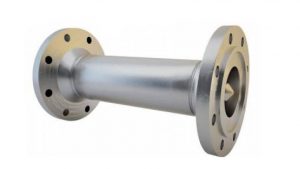

Фильтр сетчатый конусный
ТУ 3689-005-01719561-2016
Фильтр сетчатый конусный ФС-К устанавливается в
трубопроводные системы для защиты клапанов, измерительных приборов, насосов и
других устройств с повышенными требованиями к чистоте проходящей через них
рабочей среды от попадания в них твердых инородных примесей, для чего необходимо
фильтр устанавливать непосредственно перед самими устройствами. Степень очистки
рабочей среды (жидкость или газ) зависит от диаметра ячеек сетки фильтра. Фильтр
изготавливается из коррозионно-устойчивых к рабочим средам материалов.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
Конструкция фильтра сетчатого конусного ФС-К:
Схема 1: Фильтр сетчатый конусный.
1 — корпус фильтра, 2 — фланцы, 3 — фильтроэлемент, 4 — проушины (при
необходимости).
| Возможные параметры фильтра |
| Название параметра |
Возможные значения |
| Условный диаметр ДУ, мм: |
25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500,
600. |
| Условное давление РУ, кгс/см2 (МПа) |
10(1), 16 (1,6), 25 (2,5), 40 (4,0), 63 (6,3) |
| Марка стали корпуса фильтра |
С — Сталь 20; ХЛ — Сталь 10Г2, 09Г2С НЖ — Сталь 08X18H10T,
10X18H10Т, 12X18H10T; НМ — Сталь 10Х17Н13М2Т; ХМ — Сталь 15Х5М. |
| Марка стали фильтрующей сетки |
08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т. |
| Марка стали корзины фильтра |
20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т |
| Обозначение сетки фильтрующей (размер ячейки в сетке, мм) по ГОСТ
3826-84 или ТУ 14-4-507-99: |
010(0,1), 020(0,2), 04(0,4), 05(0,5), 06(0,63), 08(0,8), 10(1,0),
12(1,2), 16(1,6), 20(2,0). |
Обозначение сетки фильтрующей
по ГОСТ 3187-76 |
П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72,
П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90,
С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120,
СД160, СД200. |
|
