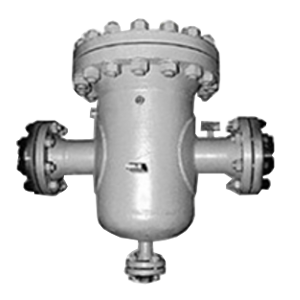

Фильтр сетчатый с быстросъемной крышкой МИГ-ФБ
Назначение: фильтр сетчатый с быстросъемной крышкой МИГ-ФБ применяется
на узлах учета нефти в целях очистки от механических примесей сырой и товарной
нефти, воды и других жидкостей в условиях взрывоопасных зон помещений всех
классов и наружных установок класса В-1г, где могут образовываться взрывоопасные
смеси горючих газов и паров с воздухом категорий II-А, II-В и групп Т1, Т2, ТЗ,
Т4, Т5 и Т6.
Согласно потребности заказчика для производства оборудования могут быть
использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
Описание: конструкция МИГ-ФБ предполагает наличие быстродействующего
затвора, который способен значительно сократить время технического обслуживания
фильтра.

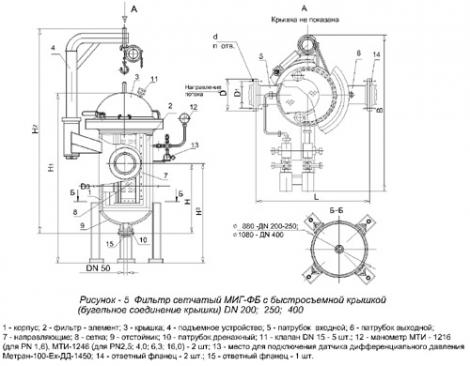

Чертеж МИГ-ФБ:
Исполнения МИГ-ФБ:
Исполнение
фильтра |
Диаметр
условного
прохода,
мм |
Рабочее
давление,
МПа |
Пропускная
способность,
м3/ч |
Поверхность
фильтрации,
м2 |
Наружный
диаметр
фланцев, мм |
Габаритные размеры, мм |
| длина |
высота |
ширина |
| МИГ-ФБ-40-1,6 |
40 |
1,6 |
42 |
0,15 |
145 |
570 |
1355 |
960 |
| МИГ-ФБ-40-2,5 |
2,5 |
| МИГ-ФБ-40-4,0 |
4,0 |
1375 |
| МИГ-ФБ-40-6,3 |
6,3 |
165 |
| МИГ-ФБ-50-1,6 |
50 |
1,6 |
72 |
160 |
1355 |
| МИГ-ФБ-50-2,5 |
2,5 |
| МИГ-ФБ-50-4,0 |
4,0 |
1400 |
| МИГ-ФБ-50-6,3 |
6,3 |
175 |
| МИГ-ФБ-65-1,6 |
65 |
1,6 |
120 |
180 |
1355 |
| МИГ-ФБ-65-2,5 |
2,5 |
| МИГ-ФБ-65-4,0 |
4,0 |
1400 |
| МИГ-ФБ-65-6,3 |
6,3 |
200 |
| МИГ-ФБ-80-1,6 |
80 |
1,6 |
180 |
195 |
1355 |
| МИГ-ФБ-80-2,5 |
2,5 |
| МИГ-ФБ-80-4,0 |
4,0 |
1400 |
| МИГ-ФБ-80-6,3 |
6,3 |
210 |
| МИГ-ФБ-100-1,6 |
100 |
1,6 |
300 |
0,25 |
215 |
900
|
1425 |
1210 |
| МИГ-ФБ-100-2,5 |
2,5 |
230 |
| МИГ-ФБ-100-4,0 |
4,0 |
1465 |
| МИГ-ФБ-100-6,3 |
6,3 |
250 |
| МИГ-ФБ-150-1,6 |
150 |
1,6 |
600 |
0,25 |
280 |
900 |
1425 |
1210 |
| МИГ-ФБ-150-2,5 |
2,5 |
300 |
| МИГ-ФБ-150-4,0 |
4,0 |
1465 |
| МИГ-ФБ-150-6,3 |
6,3 |
340 |
| МИГ-ФБ-200-1,6 |
200 |
1,6 |
1200 |
0,8 |
335 |
1100 |
1820 |
1210 |
| МИГ-ФБ-200-2,5 |
2,5 |
360 |
| МИГ-ФБ-200-4,0 |
4,0 |
375 |
1860 |
| МИГ-ФБ-200-6,3 |
6,3 |
405 |
| МИГ-ФБ-250-1,6 |
250 |
1,6 |
1900 |
0,8 |
405 |
1100 |
1820 |
1210 |
Технические характеристики МИГ-ФБ:
| Наименование параметров |
Нефть
по ГОСТ Р 51858-2002 |
Нефтепродукты
(бензин, керосин,
диз.топливо, мазут) |
| Температура, °С |
+5 … +60 |
+5 … +80 |
| Вязкость кинематическая, сСт |
до 300 |
до 300 |
| Плотность, кг/м3 |
700 … 1200 |
700 … 1000 |
| Содержание воды,% объемн. |
до 100 |
|
| Содержание мех.примесей, % масс., не более |
0,5 |
0,5 |
| Содержание парафина,% масс., не более |
9,0 |
|
| Содержание сернистых соединений, % масс. не более |
3 |
|
Потеря давления на незагрязненных фильтрах при максимальной
пропускной способности и вязкости нефти до 100 х 10 -6 м2/с, МПа,
не более |
0,01 |
0,01 |
| Допустимый перепад давления на загрязненных фильтрах, МПа,
не более |
0,3 |
03 |
| Номинальная тонкость фильтрации, мм |
от 0,2 до 4 |
От 0,2 до 4 |
|
