Фильтр сетчатый ФС-II

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-II устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.

Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

Фильтр сетчатый ФС типа II выполнен с приварными встык фланцами. Его конструкция соответствует сетчатому фильтру ФС- V, с разницей, что ФС-V выпускается с фланцами плоскими приварными.

Фильтр ФС-II (а также ФС-V) предназначен для установки в горизонтальном трубопроводе.

Фильтр временный сетчатый ФС-II имеет материальное исполнение Д08, Е01. Для фильтра ФС-V предусмотрено материальное исполнение А08, Д12, Е01, Е03.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

• Сталь 20,
• Сталь 09Г2С
• Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица 1. Размеры в мм для фильтров ФС-II для условного диаметра 50-250

Размеры, ммОбозначение фильтраDSАБВГD1Масса, кгФС-II-50-2,55731301901504101914,01ФС-II-80-2,5893,51452101804604919,37ФС-II-100-2,510841552302005006930,11ФС-II-150-2,5159618026026059511846,3ФС-II-200-2,5219821030030068217468,76ФС-II-250-2,527310240350350788224119,9ФС-II-50-4,05731301901504101914,04ФС-II-80-4,0893,51452151804654919,73ФС-II-100-4,010841552352005056930,3ФС-II-150-4,0159618026026059511844,95ФС-II-200-4,0219821031030069017482,82ФС-II-250-4,027310240370350805224136,78ФС-II-50-6,35731302101503651915,6ФС-II-80-6,3893,51452301804904924,65ФС-II-100-6,310841552452005206939,51ФС-II-150-6,3159618030026064511839,02ФС-II-200-6,32198210335300725174109,38ФС-II-250-6,327310240390350835224165,6

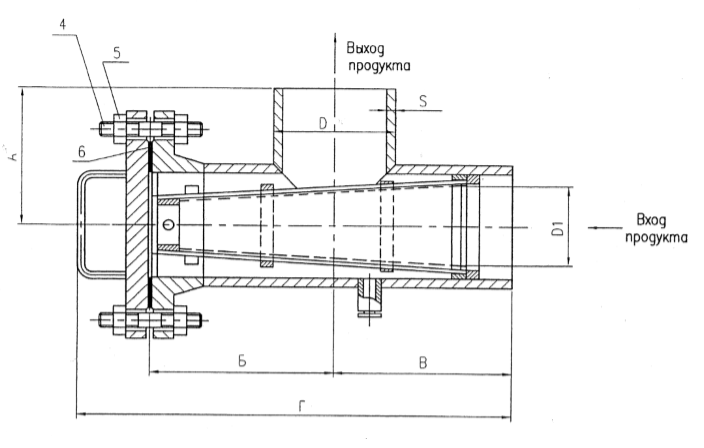

Схема к таблице 1.

Таблица 2. Размеры в мм для фильтров ФС-II для условного диаметра 300-400

Размеры, ммОбозначение фильтраDSАБВГD1МКМасса, кгФС-II-300-2,532510270380420877268260120167,9ФС-II-350-2,5377123104305201033316285140251,3ФС-II-400-2,5426163354506501187354315150359,5ФС-II-300-4,032510270415420922268290120210,4ФС-II-350-4,0377123104655201077316310140296,8ФС-II-400-4,0426163354856501232354360150452,7ФС-II-300-6,332510270420420937268330120239,9ФС-II-350-6,3377123104855201107316340140351,0ФС-II-400-6,3426163355056501262354470150511,7

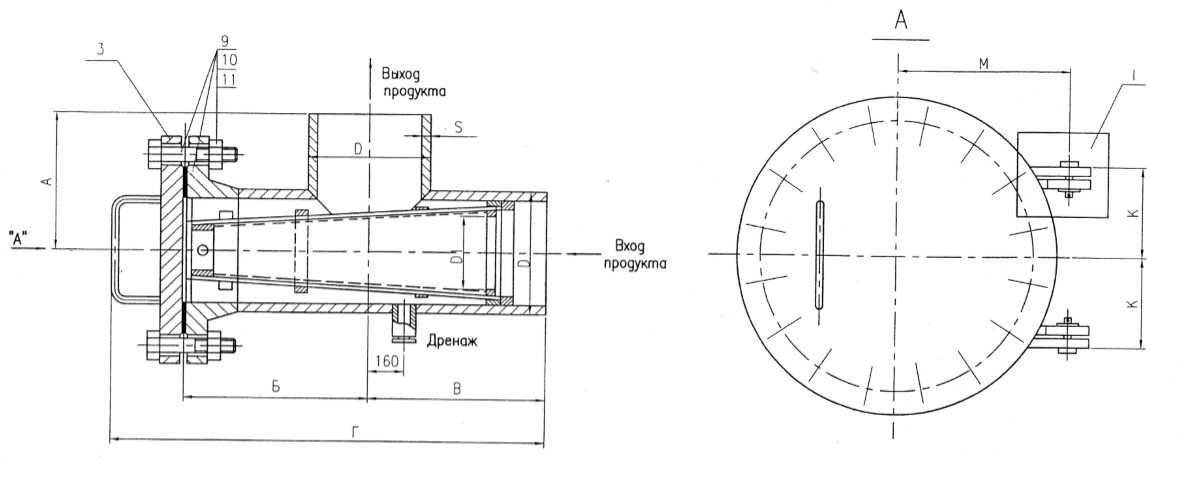

Схема к таблице 2.
