Фильтр сетчатый ФС-IV

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-IV устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода. Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

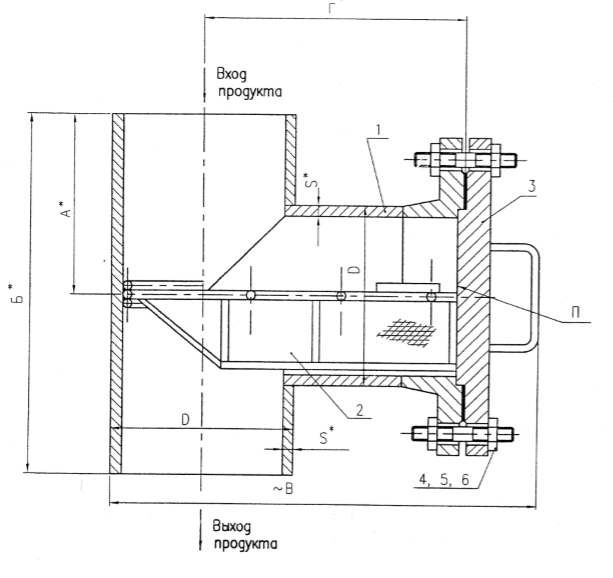

Фильтр сетчатый ФС типа IV выполнен с воротниковыми приварными фланцами. Его конструкция соответствует сетчатому фильтру ФС- I, с разницей, что ФС-I выпускается с фланцами приварными встык .

Фильтр временный сетчатый ФС-IV имеет материальное исполнение А08, Д12, Е01, Е03. Для фильтра ФС-I предусмотрено материальное исполнение Д08, Е01.

Фильтр ФС-IV и ФС-I предназначены для установки на вертикальном трубопроводе.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

• Сталь 20,
• Сталь 09Г2С
• Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица 1. Размеры в мм для фильтров ФС-IV для условного диаметра 50-250

Размеры, ммОбозначение фильтраDSАБВГМасса, кгФС-IV-50-1,05731302602901877,86ФС-IV-80-1,0893,514529032520811,77ФС-IV-100-1,0108415531035522815,42ФС-IV-150-1,0159618036042526831,13ФС-IV-200-1,0219821042050030847,41ФС-IV-250-1,02731024048056533872,5

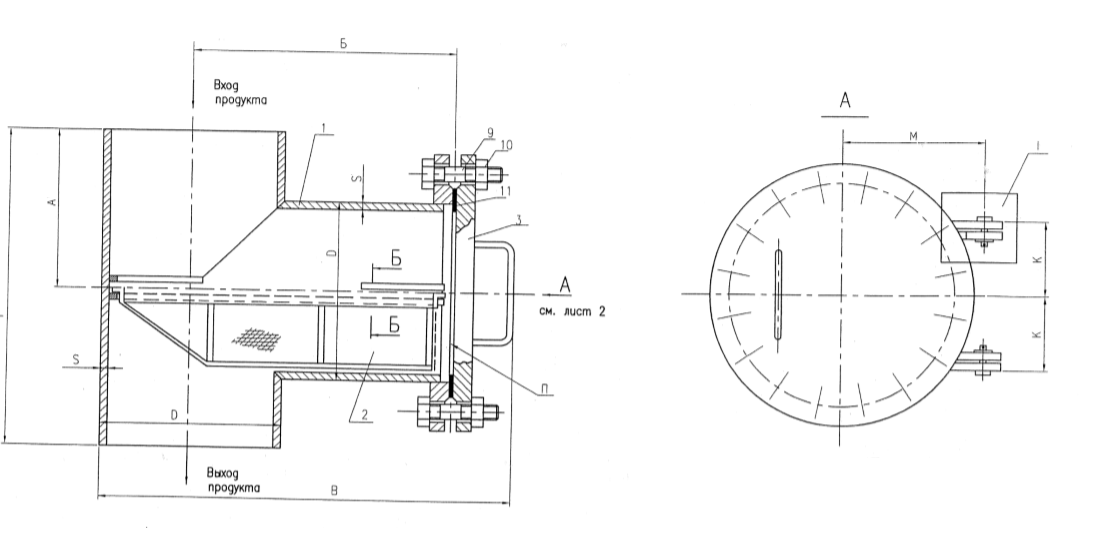

Схема к таблице 1.

Таблица 2. Размеры в мм для фильтров ФС-IV для условного диаметра 300-600

Размеры, ммОбозначение фильтраDSАБВГМКМасса, кгФС-IV-300-1,032510270450704540260120153,5ФС-IV-350-1,037712310520804620285140224,0ФС-IV-400-1,042616335600911670315150320,7ФС-IV-500-1,0530124007001053800335170323,0ФС-IV-600-1,0630124508001207900385200450,2

Схема к таблице 2.
