Фильтр сетчатый ФС-V

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-V устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.

Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

Фильтр сетчатый ФС типа V выполнен с плоскими приварными фланцами. Его конструкция соответствует сетчатому фильтру ФС- II, с разницей, что ФС-II выпускается с фланцами приварными встык.

Фильтр ФС-V (а также ФС-II) предназначен для установки в горизонтальном трубопроводе.

Фильтр временный сетчатый ФС-V имеет материальное исполнение А08, Д12, Е01, Е03. Для фильтра ФС-V предусмотрено материальное исполнение Д08, Е01.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

• Сталь 20,
• Сталь 09Г2С
• Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица 1. Размеры в мм для фильтров ФС-V для условного диаметра 50-250

Размеры, ммОбозначение фильтраDSАБВГD1Масса, кгФС-V-50-1,0573130190150412198,96ФС-V-80-1,0893,51452101804604912,76ФС-V-100-1,010841552302005006917,97ФС-V-150-1,0159618026026059211853,78ФС-V-200-1,0219821030030068217456,02ФС-V-250-1,02731024035035077222491,0

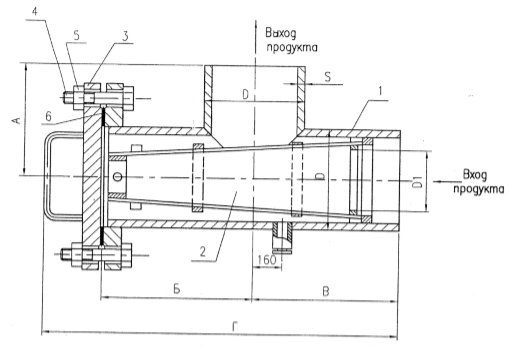

Схема к таблице 1.

Таблица А.4 – Габаритные размеры и параметры ФС–IV

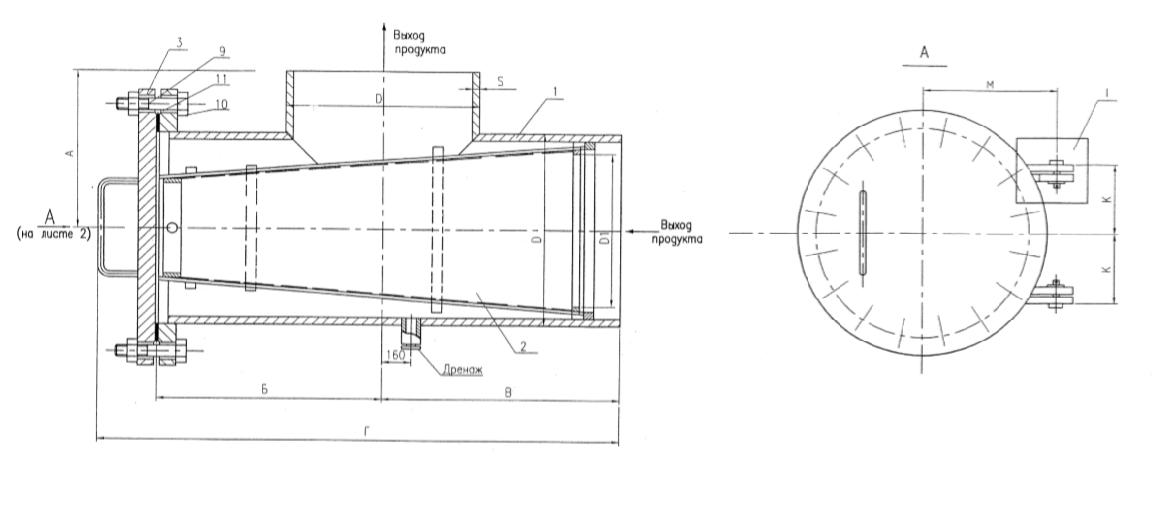

Схема к таблице 2.
