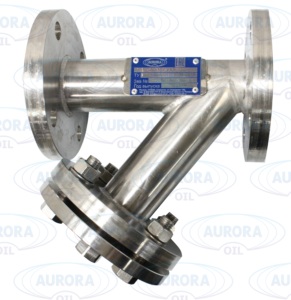

Фильтр сетчатый ФС-IX
ТУ 3689-005-01719561-2016
Фильтры сетчатые У-образные ФС-IX устанавливаются перед
элементами трубопровода с повышенным требованием к чистоте потока рабочей
жидкости, такими как насосы, клапаны, измерительные приборы и другие устройства.
Задача сетчатого фильтра — улавливать инородные механические частицы из потока.
Степень очистки регулируется выбором размера ячейки сетки в фильтрующем
элементе.
Фильтр изготавливается из материала, стойким к коррозии жидких и газообразных
сред.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
Фильтр ФС-IX может быть установлен как на горизонтальном, так и вертикальном
трубопроводе. Скопившийся на сетке фильтрующего элемента шлам удаляется через
крышку фильтра. При установке фильтра в горизонтальном положении крышка должна
смотреть вниз. При установке вертикально нужно проследить, чтобы поток рабочей
жидкости был направлен сверху вниз.

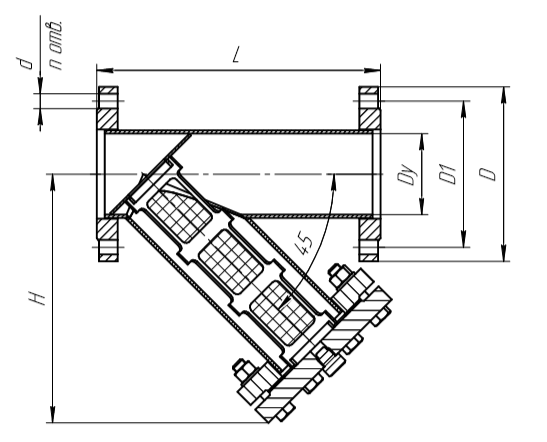

Основные размеры фильтров Y-образных:
Таблица 1
| Назначенный или расчетный срок службы, лет |
10, не менее |
| Средний ресурс циклов, циклов |
5000, не менее |
| Наработка между отказами циклов |
1000, не менее |
Таблица 2
| Обозначение фильтра |
Условный
подход ДУ |
Условное
давление Pу |
D, мм |
D1, мм |
H, мм |
L, мм |
n x d,мм |
Масса, кг |
| ФС-IX-50/1,6 |
50 |
1,6 |
57 |
125 |
305 |
300 |
4х18 |
8,5 |
| ФС-IX-80/1,6 |
80 |
1,6 |
89 |
160 |
349 |
330 |
4х18 |
17 |
| ФС-IX-100/1,6 |
100 |
1,6 |
108 |
180 |
391 |
400 |
8х18 |
21 |
| ФС-IX-150/1,6 |
150 |
1,6 |
159 |
240 |
510 |
450 |
8х22 |
39 |
| ФС-IX-200/1,6 |
200 |
1,6 |
219 |
295 |
624 |
550 |
12х22 |
68,2 |
| ФС-IX-250/1,6 |
250 |
1,6 |
273 |
355 |
716 |
650 |
12х26 |
105 |
| ФС-IX-300/1,6 |
300 |
1,6 |
325 |
410 |
844 |
720 |
12х26 |
149 |
| ФС-IX-350/1,6 |
350 |
1,6 |
377 |
470 |
943 |
850 |
16х26 |
229 |
| ФС-IX-400/1,6 |
400 |
1,6 |
426 |
525 |
1018 |
900 |
16х30 |
392 |
Согласно потребности заказчика для производства оборудования могут быть
использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
|
