Фильтр газовый ФГ
Назначение: фильтры газовые ФГ предназначены для защиты и
очистки насосного и другого оборудования от попадания твердых частиц природного
газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов по
трубопроводам при рабочей температуре очищаемого газа от минус 40°C до плюс
70°С.
Описание: конструктивное исполнение фильтра газового по
способу соединения с трубопроводом — фланцевое. Конструкция фильтра даёт
возможность вынимать фильтрующую корзину после окончания процесса без демонтажа
самого трубопровода.
Согласно потребности заказчика для производства оборудования могут быть
использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.

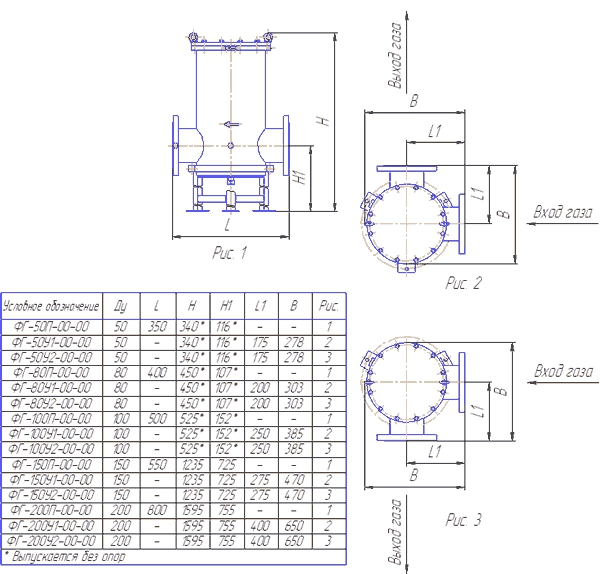

Чертеж ФГ:
Условное
обозначение |
Условный
проход Ду |
L |
H |
H1 |
L1 |
B |
Рис. |
| ФГ-50П-00-00 |
50 |
350 |
340* |
116* |
— |
— |
1 |
| ФГ-50У1-00-00 |
50 |
— |
340* |
116* |
160 |
278 |
2 |
| ФГ-50У2-00-00 |
50 |
— |
340* |
116* |
160 |
278 |
3 |
| ФГ-80П-00-00 |
80 |
400 |
450* |
140* |
— |
— |
1 |
| ФГ-80У1-00-00 |
80 |
— |
450* |
140* |
200 |
333 |
2 |
| ФГ-80У2-00-00 |
80 |
— |
450* |
140* |
200 |
333 |
3 |
| ФГ-100П-00-00 |
100 |
500 |
525* |
152* |
— |
— |
1 |
| ФГ-100У1-00-00 |
100 |
— |
525* |
152* |
250 |
397 |
2 |
| ФГ-100У2-00-00 |
100 |
— |
525* |
152* |
250 |
397 |
3 |
| ФГ-150П-00-00 |
150 |
550 |
1235 |
725 |
— |
— |
1 |
| ФГ-150У1-00-00 |
150 |
— |
1235 |
725 |
275 |
470 |
2 |
| ФГ-150У2-00-00 |
150 |
— |
1235 |
725 |
275 |
470 |
3 |
| ФГ-200П-00-00 |
200 |
800 |
1595 |
755 |
— |
— |
1 |
| ФГ-200У1-00-00 |
200 |
— |
1595 |
755 |
400 |
650 |
2 |
| ФГ-200У2-00-00 |
200 |
— |
1595 |
755 |
400 |
650 |
3 |
| ФГ-300П-00-00 |
300 |
950 |
1859 |
720 |
— |
— |
1 |
Технические характеристики ФГ:
| Наименование параметров |
ФГ-50 |
ФГ-80 |
ФГ-100 |
ФГ-150 |
ФГ-200 |
ФГ-300 |
| Рабочая среда |
природный газ ГОСТ 5542-87 |
| Диаметр условного прохода DN |
50 |
80 |
100 |
150 |
200 |
300 |
| Рабочее давление, МПа |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
| Пробное давление, МПа |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
1,8 |
| Пропускная способность, м3/ч |
8000 |
15000 |
20000 |
35000 |
60000 |
100000 |
| Материал фильтрующего элемента |
PP волокно |
сетка полу-томпа-ковая 02Н |
PP волокно |
сетка полу-томпа-ковая 02Н |
PP волокно |
сетка полу-томпа-ковая 02Н |
PP волокно |
сетка полу-томпа-ковая 02Н |
PP волокно |
сетка полу-томпа-ковая 02Н |
| Допустимый перепад давления на фильтрующем элементе, Па (мм.рт.ст.),
не более |
10000 (1000) |
5000 (500) |
10000 (1000) |
5000 (500) |
10000 (1000) |
5000 (500) |
10000 (1000) |
5000 (500) |
10000 (1000) |
5000 (500) |
| Степень фильтрации не менее 98% частиц, имеющих линейные размеры,
превышающие, мкм |
10 |
200 |
10 |
200 |
10 |
200 |
10 |
200 |
10 |
200 |
| Тип соединения |
фланцевое ГОСТ 12815-80 |
| Масса фильтра, кг |
30 |
58 |
95 |
254 |
535 |
| Средний срок службы, лет |
30 |
*PP волокно = полипропиленовое волокно
|
