Фильтр угловой ФУ
Назначение: фильтры угловые ФУ-50 и ФУ-50А предназначены для
предварительной очистки от механических примесей нефтепродуктов.
Описание: в зависимости от материала ФУ выпускаются в двух
исполнениях:
ФУ-50 — со стальным корпусом
ФУ-50А — с алюминиевым корпусом , которые устанавливаются на линиях приемных
трубопроводов резервуаров и ТРК.

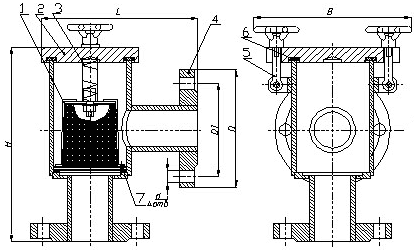

Чертеж ФУ-50:
1-фильтрующий элемент; 2-крышка; 3-пружина; 4-корпус; 5-откидной болт; 6,7-
прокладка

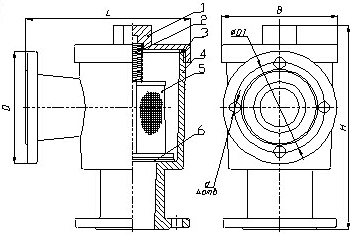

Чертеж ФУ-50А
1-фильтрующий элемент; 2-крышка; 3-пружина; 4-корпус; 5-откидной болт; 6,7-
прокладка
По устойчивости к воздействию климатических факторов внешней среды фильтры
ФУ изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Фильтры угловые имеют всю необходимую документацию и соответствующую
сертификацию.
Технические характеристики ФУ:
| Наименование параметров |
ФУ-50* |
| Условный проход DN |
50 |
| Габаритные размеры, мм, не более |
длина L |
173 |
| ширина B |
110 |
| высота H |
214 |
| Присоединительные размеры, мм, не более: |
D1 |
110 |
| d |
14 |
| n, шт. |
4 |
| Степень фильтрации, мкм, не более |
200 |
| Масса, кг, не более |
4,5 |
* — Фильтры угловые ФУ по требованию заказчика могут быть изготовлены
под фланцевое соединение «шип-паз». Во фланцах изделий выполняется «паз».
По требованию заказчика изделие может быть укомплектовано ответными фланцами по
ГОСТ 12815-80. Уплотняющие прокладки не поставляются.
|
