Фильтр прямой ФП
ТУ 3689-005-01719561-2016
Фильтры прямые ФП предназначены для предварительной очистки
нефтепродуктов и устанавливаются на технологических трубопроводах АЗС и
нефтебаз.
По устойчивости к воздействию климатических факторов внешней среды фильтры ФП изготавливаются
в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Согласно потребности заказчика для производства оборудования могут быть
использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
Фильтры прямые ФП имеют всю необходимую документацию и соответствующую
сертификацию.
Предлагаем следующие наименования фильтров прямых ФП: ФП-80, ФП-100,
ФП-150, ФП-200, ФП-250.
Техническая информация на фильтр прямой ФП
| Наименование параметров |
ФП-80 |
ФП-100 |
ФП-150 |
ФП-200 |
ФП-250 |
| Условный проход DN |
80 |
100 |
150 |
200 |
250 |
| Рабочее давление, кгс/см2 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
| Перепад высот (а), мм |
105 |
140 |
190 |
130 |
140 |
| Габаритные размеры, мм, не более |
длина L |
308 |
310 |
360 |
500 |
490 |
| ширина |
185 |
205 |
260 |
400 |
500 |
| высота H |
353 |
350 |
450 |
586 |
614 |
| Присоединительные размеры, мм, не более: |
D |
185 |
205 |
260 |
315 |
370 |
| D1 |
150 |
170 |
225 |
280 |
335 |
| d |
18 |
18 |
18 |
18 |
18 |
| n, шт. |
4 |
4 |
8 |
8 |
12 |
| Масса, кг, не более |
10 |
14 |
26 |
80 |
110 |

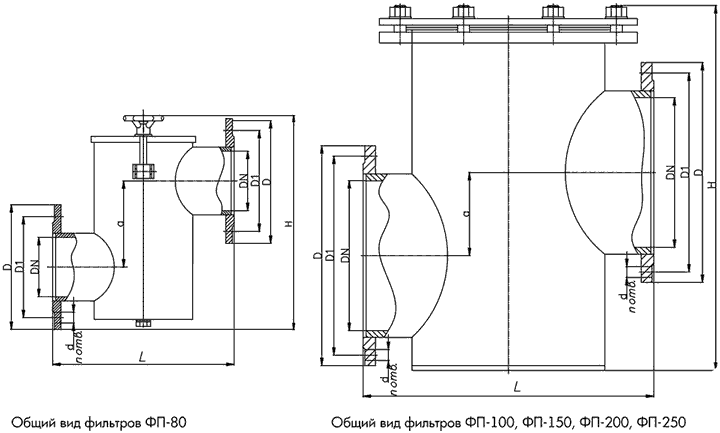

Чертеж фильтра прямого ФП
|
