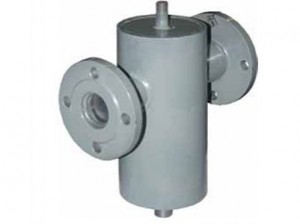

Грязевики горизонтальные типа ТС
Назначение: грязевики тепловых пунктов ГТП (абонентские)
предназнаены для качественной фильтрации и очистки воды от различных
взвешенных частиц крупных и средних габаритов в системе теплоснабжения,
тепловых пунктах, узлах учета и пр. Грязевики тепловых пунктов серии
ТС-569, как правило, применяются в системах отопления, котельных, узлах
ввода здания, тепловых пунктах. Широкое распространение изделие имеют в
узлах учета: тепловых, элеваторных УТЭ и водомерных.
Описание: устройства выпускаются одной серии – ТС для
диаметра условного прохода Ду 40-250 мм. Рабочая среда в ходе эксплуатации
не должна иметь температуру выше 200 °С, а рабочее давление — 2,5 МПа.
Грязевики для тепловых пунктов серии ТС производятся в двух вариантах –
из углеродистой стали или же из низкоуглеродистой. Изделия из углеродистой
стали подходят для работы при температуре наружного воздуха во время
строительства теплосети до -40°С. Приборы из низкоуглеродистой стали
рассчитаны для более суровых температурных условий – ниже -40°С. Грязевик ТС
является узлом расширения трубопровода в форме конуса, оснащенным
фильтрационным элементом в виде нержавеющей крупноячеистой сетки, которая,
пропуская через себя водный раствор, отсеивает загрязняющие частицы. Крупные
оседают на дно, а мелкие остаются на сетке. Затем очищенная вода идет дальше
по линии. Устройство снабжается штуцерами для входа жидкости,
соответственно, спуска. Корпус грязевика перекрыт специальной пробкой из
чугуна. Для регулирования гидравлического давления используют измерительные
приборы, например, дифференциальный манометр. Грязевик устанавливается на
трубопровод приварным методом. Периодическая очистка осуществляется через
патрубок в нижней части аппарата. Основное отличие в конструкции данного
грязевика заключается в том, что его выход имеет размер больше, чем вход.
Согласно потребности заказчика для производства оборудования могут быть
использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
Технические характеристики:
| Условный проход, мм |
Давление, Мпа (кгс/см2) |
Длина, мм |
Ширина, мм |
Масса, кг |
| 40 |
1,6 (16) |
360 |
345 |
16,3> |
| 2,5 (25) |
17,1 |
| 50 |
1,6 (16) |
410 |
365 |
19,4 |
| 2,5 (25) |
19,5 |
| 65 |
1,6 (16) |
490 |
425 |
29,4 |
| 2,5 (25) |
30,7 |
| 80 |
1,6 (16) |
525 |
425 |
33,5 |
| 2,5 (25) |
36,4 |
| 100 |
1,6 (16) |
620 |
525 |
62,2 |
| 2,5 (25) |
69,6 |
| 125 |
1,6 (16) |
690 |
525 |
70,4 |
| 2,5 (25) |
78,6 |
| 150 |
1,6 (16) |
875 |
650 |
114,9 |
| 2,5 (25) |
118 |
| 200 |
1,6 (16) |
1105 |
850 |
201,9 |
| 2,5 (25) |
1120 |
266,7 |
|
