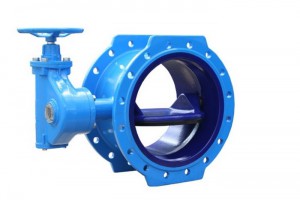

Затворы поворотные двухэксцентриковые
Назначение: затворы поворотные двухэксцентриковые
предназначены для регулирования, частичного или полного перекрытия
проходящей среды на трубопроводе круглого сечения и могут управляться
как ручным приводом ( с помощью рукоятки или редуктора), так и
электроприводами различных исполнений.
Описание: производство затворов осуществляется как из черных,
так и из нержавеющих металлов. В отличие от затворов с литым корпусом,
поворотные двухэксцентриковые затворы имеют сварной корпус, что
обеспечивает во время эксплуатации значительно больший диапазон рабочих
температур.
Затворы поворотные двухэксцентриковые имеют два типа уплотнения:
1. Металл по фторопласту
2.Металл по металлу.
Затворы двухэксцентриковые поворотные производятся для монтажа на
трубопровод как фланцевым так и межфланцевым cпособом под любое
исполнение фланцев по желанию заказчика.
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
| Масса |
5,3 |
6 |
7 |
8,7 |
12 |
21 |
29 |
46 |
67 |
132 |
Особенности двухэксцентриковых поворотных затворов:
- возможна установка в более сложных климатических условиях;
- смещенный центр оси вала и особое устройство перекрывающего
диска обеспечивают высокий уровень герметичности класса "А";
- предусмотрена возможность установки на трубопроводы, проводящие
сыпучие среды.
- высокий запас прочности затворов, поскольку данные устройства
проверяются давлением превышающим их основное рабочее в два раза;
- низкая стоимость и высокое качество;
- наличие ремкомплекта обеспечивает длительный срок эксплуатации
затворов без дополнительных затрат; .
- возможно изготовление затворов под любой привод и с любыми
посадочными местами.
Технические характеристики:
Наработка на отказ:
— для режима запирания — 8500 циклов;
— для режима регулирования — 40500 циклов;
Полный средний ресурс :
— для режима запирания -10500 циклов;
— для режима регулирования — 60500 циклов.
Полный средний срок службы, не менее — 15 лет .
|
