Комплект блоков электронагревателей резервуарных
К3БЭР-12
Назначение: комплект блоков электронагревателей
резервуарных К3 БЭР-12 предназначен для разогрева вязких и
застывающих нефтепродуктов с температурой вспышки не ниже +80°С. Блоки
КЗБЭР-12 используются на нефтебазах и складах для стационарной
установки в наземных резервуарах любой конструкции емкостью от 3 до
10 м³, а также в резервуарах большей емкости со встроенными
нагревательными кожухами или отсеками.
Описание: принцип действияКЗБЭР-12 основан на
передаче тепла от трубчатых электронагревательных элементов
продукту, находящемуся в резервуаре.
Блок включается в работу и отключается автоматически при следующих
условиях:
— слой продукта над блоком электронагревательным больше 500 мм и
автоматически отключается при снижении до 500 мм и менее;
— продукт в резервуаре имеет температуру ниже 80°С и отключается при
достижении продуктом температуры более 80°С;
— точность срабатывания устройства блокировочного находится в
пределах ±10%.

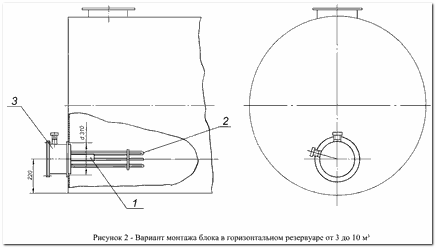

Блок электронагревателей устанавливается в резервуаре любой
конструкции и емкости, при этом в нижней его части необходимо
вырезать отверстие диаметром Ø 310 ±5 мм. Установить блок в
резервуар и приварить усилительное кольцо корпуса блока к корпусу
резервуара. Подключить блоки к пульту управления.
Перед пуском в работу необходимо: проверить величину сопротивления
изоляции, которая должна быть не менее 1 МОм; заземлить.
По устойчивости к воздействию климатических факторов
внешней среды комплект блоков КЗБЭР-12 соответствует исполнению
У категории размещения 1 по ГОСТ Р 15150-69. Класс
пожароопасности П-I; П-III в соответствии с «Правилами
устройства электроустановок» (ПУЭ).

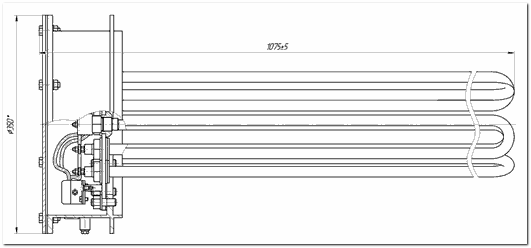

Чертеж К3 БЭР-12:
Технические характеристики К3 БЭР-12:
| Наименование параметров |
К3 БЭР-12 |
| Мощность комплекта, кВт |
36 |
| Количество блоков БЭР-12 в комплекте, шт. |
3 |
| Мощность блока БЭР-12, кВт |
12 |
| Габаритные размеры блока БЭР-12, мм, не
более |
длина |
1100 |
| высота |
380 |
| ширина |
380 |
| Габаритные размеры шкафа, мм, не более |
длина |
500 |
| высота |
500 |
| ширина |
250 |
| Масса блока БЭР-12, кг, не более |
26 |
| Масса шкафа, кг, не более |
36 |
Назначенный ресурс циклов – 2500. Срок службы до списания
– 5 лет.
Среднее количество часов, необходимых для нагрева нефтепродукта
на 35°С от начальной температуры в зависимости от объема
нефтепродукта в резервуарах, покрытых тепловой изоляцией:
| Емкость резервуара, м3 |
3 |
5 |
10 |
25 |
| Время разогрева, ч |
7,0 |
12,0 |
16,3 |
43,5 |
|
