Описание
Технические данные

Наименование:
МИГ-ФБ

Тип:
Фильтр сетчатый жидкостной с быстросъемной крышкой

ТУ:
ТУ 3616-004-60231190-2011

Краткое тех. описание:
Предназначены для очистки механических примесей сырой и товарной нефти, нефтепродуктов

Цена МИГ-ФБ:
Уточняйте по телефону или через обратную связь.

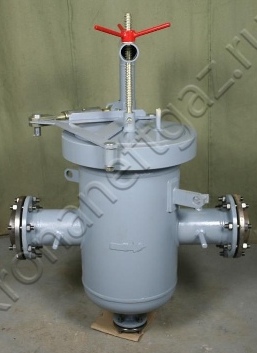

Фильтр сетчатый жидкостной с быстросъемной крышкой МИГ-ФБ

Область применения

Фильтры сетчатые жидкостные МИГ-ФБ (с быстросъемной крышкой) предназначены для очистки механических примесей сырой и товарной нефти, нефтепродуктов.

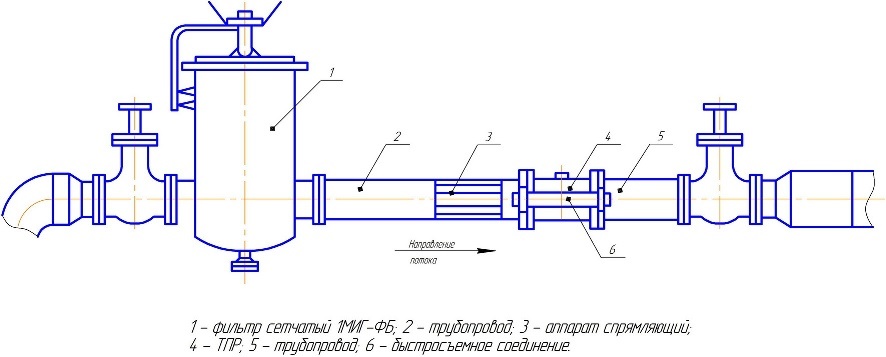

Областью применения являются узлы учета нефти и нефтепродуктов на объектах нефтепродуктопроводов предприятий нефтяной и других отраслей промышленности.

Предназначены для очистки механических примесей сырой и товарной нефти, нефтепродуктов транспортируемых по трубопроводам
с условным диаметром (DN) 40, 50,65, 80, 100, 150, 200, 250 и давлением (PN) до 1,6; 2,5; 4,0; 6,3; 16 МПа.

Техническое описание фильтра сетчатого МИГ-ФБ

✔ По требованию Заказчика возможно исполнение фильтра МИГ-ФБ с любой тонкостью фильтрации.

✔ По требованию Заказчика материальное исполнение возможно из стали 20, ст.09Г2С, ст.12Х18Н10Т, ст.13ХФА и других.

✔ По требованию Заказчика возможно изготовление фильтров МИГ-ФБ с давлением до 16 МПа.

✔ Возможно изготовление фильтров МИГ-ФБ по индивидуальным размерам Заказчика.

Преимущества фильтров сетчатых МИГ-ФБ:

1. Преимуществом конструкции МИГ-ФБ является наличие быстродействующего затвора, позволяющего значительно сократить время технического обслуживания фильтра.

2. Фильтры в обязательном порядке подвергаются испытанию на герметичность.

3. Возможность присоединения мономеров и преобразователя давления.

4. Возможна поставка фильтра с теплоизоляционным слоем из негорючих материалов.

5. Так как площадь фильтрации в фильтрах серии МИГ значительно больше, чем в существующих фильтрах СДЖ, техническое обслуживание фильтра сокращается в несколько раз.

6. Фильтры имеют строповые устройства по ГОСТ 13716-73, обеспечивающие подъем и установку фильтра в вертикальном положении при монтаже.

7. Антикоррозионная защита оборудования выполнена в соответствии с требованиями «Антикоррозийная зашита металлических конструкций на объектах нефтегазодобычи, нефтегазопереработки и нефтегазопродуктообеспечения».

8. Изделия в процессе эксплуатации не токсичны и не выделяют химически вредные вещества в окружающую среду.

9. Предприятие работает по системе менеджмента качества ISO 9001.

10. Производитель гарантирует качество и надежность поставляемого оборудования.

Окружающая среда:

Предназначены для эксплуатации в условиях взрывоопасных зон всех классов помещений и наружных установках
при эксплуатации температура окружающего воздуха

от -60 до +50 °С

Рабочая среда:

Нефть по ГОСТ Р 51858-2002
Температура, °С	от 5 до +60
Вязкость кинематическая, сСт	до 300
плотность, кг/м3	700 до 1200
содержание воды, % объемн.	до 100
содержание мех.примесей, % масс., не более	0,5
содержание парафина, % масс., не более	9,0
содержание сернистых соединений, % масс., не более	3
нефтепродукты (бензин, керосин, дизельное топливо, мазут)
Температура, °С	от 5 до +80
Вязкость, сСт	300
плотность, кг/м3	700 до 1000
содержание мех.примесей, % масс., не более	0,5
вода с температурой от 0 до +60ºС.

Потеря давления на незагрязненном фильтре при максимальной пропускной способности и вязкости нефти 100сСт, не более	0,01МПа
Предел давления (допустимый) на загрязненном фильтре	0,3 МПа
Тонкость фильтрации (по умолчанию)	4000 мкм (4 мм)

Параметры и размеры фильтров МИГ-ФБ (с быстросъемной крышкой):

Исполнение фильтра	Условный проход DN, мм	Условное давление PN, мм	Пропускная способность, м³/ч	Вместимость, м³	Поверхность фильтрации, м²	Размеры, мм								Масса, кг
D1	D	H2	Н	B	L	L1	h1
1 МИГ-ФБ-40-1,6	40	1,6	42	0,044	0,15	273	110	1355	425	960	570	310	379	174
1 МИГ-ФБ-40-2,4	40	2,5	42	0,044	0,15	273	110	1355	425	960	570	310	379	176
1 МИГ-ФБ-40-4,0	40	4	42	0,043	0,15	273	110	1365	425	960	570	310	379	321
1 МИГ-ФБ-40-6,3	40	6,3	42	0,043	0,15	273	125	1375	425	960	570	310	379	236
1 МИГ-ФБ-50-1,6	50	1,6	72	0,044	0,15	273	125	1355	425	960	570	310	379	176
1 МИГ-ФБ-50-2,5	50	2,5	72	0,044	0,15	273	125	1355	425	960	570	310	379	178
1 МИГ-ФБ-50-4,0	50	4	72	0,043	0,15	273	135	1365	425	960	570	310	379	234
1 МИГ-ФБ-50-6,3	50	6,3	72	0,043	0,15	273	135	1400	425	960	570	310	379	238
1 МИГ-ФБ-65-1,6	65	1,6	120	0,044	0,15	273	145	1355	425	960	570	310	379	182
1 МИГ-ФБ-65-2,5	65	2,5	120	0,044	0,15	273	145	1355	425	960	570	310	379	184
1 МИГ-ФБ-65-4,0	65	4	120	0,043	0,15	273	145	1365	425	960	570	310	379	210
1 МИГ-ФБ-65-6,3	65	6,3	120	0,043	0,15	273	145	1400	425	960	570	310	379	222
1 МИГ-ФБ-80-1,6	80	1,6	180	0,044	0,15	273	160	1355	425	960	570	310	379	267
1 МИГ-ФБ-80-2,5	80	2,5	180	0,044	0,15	273	160	1355	425	960	570	310	379	268
1 МИГ-ФБ-80-4,0	80	4	180	0,043	0,15	273	160	1365	425	960	570	310	379	328
1 МИГ-ФБ-80-6,3	80	6,3	180	0,043	0,15	273	170	1400	425	960	570	310	379	342
1 МИГ-ФБ-100-1,6	100	1,6	300	0,113	0,25	412	180	1420	465	1210	900	475	559	263
1 МИГ-ФБ-100-2,5	100	2,5	300	0,113	0,25	416	190	1425	465	1210	900	475	559	324
1 МИГ-ФБ-100-4,0	100	4	300	0,116	0,25	420	190	1440	465	1210	900	475	559	400
1 МИГ-ФБ-100-6,3	100	6,3	300	0,113	0,25	424	200	1465	465	1210	900	475	559	506
1 МИГ-ФБ-150-1,6	150	1,6	600	0,113	0,25	412	240	1420	465	1210	900	475	559	275
1 МИГ-ФБ-150-2,5	150	2,5	600	0,113	0,25	416	250	1425	465	1210	900	475	559	370
1 МИГ-ФБ-150-4,0	150	4	600	0,116	0,25	420	250	1440	465	1210	900	475	559	428
1 МИГ-ФБ-150-6,3	150	6,3	600	0,113	0,25	424	280	1465	465	1210	900	475	559	593
1 МИГ-ФБ-200-1,6	150	1,6	1200	0,15	0,8	412	295	1815	775	1210	1100	1100	559	714
1 МИГ-ФБ-200-2,5	200	2,5	1200	0,15	0,8	416	310	1820	775	1210	1100	1100	559	870
1 МИГ-ФБ-200-4,0	200	4	1200	0,15	0,8	420	320	1825	775	1210	1100	1100	559	1085
1 МИГ-ФБ-200-6,3	200	6,3	1200	0,15	0,8	424	345	1860	775	1210	1100	1100	559	1471
1 МИГ-ФБ-250-1,6	250	1,6	1900	0,15	0,8	412	355	1815	775	1210	1100	1100	559	745
1 МИГ-ФБ-250-2,5	250	2,5	1900	0,15	0,8	416	370	1820	775	1210	1100	1100	559	919
1 МИГ-ФБ-250-4,0	250	4	1900	0,15	0,8	420	385	1825	775	1210	1100	1100	559	1106
1 МИГ-ФБ-250-6,3	250	6,3	1900	0,15	0,8	424	400	1860	775	1210	1100	1100	559	1575

Фильтр сетчатый жидкостной МИГ-ФБ имеет следующее обозначение, например:

«Фильтр сетчатый жидкостной МИГ-ФБ-50-6,3, «ТУ 3616-004-60231190-2011» , где
-МИГ-ФБ - наименование фильтра сетчатого жидкостного;
- ФБ – фильтр сетчатый с быстросъемной крышкой;
- 50 — диаметр условного прохода, DN, мм.;
- 6,3 – условное давление, PN, МПа (63 кгс/с²);
- ТУ 3616-004-60231190-2011 - номер настоящих ТУ.

Изготавливаются два конструктивных исполнения фильтров по способу соединения с трубопроводом:

исполнение 1 – на фланцах,
исполнение 2 – приварное.

Комплектация поставки фильтра МИГ-ФБ с быстросъемной крышкой:

Наименование	Примечание
Фильтр сетчатый МИГ-ФБ с быстросъёмной крышкой
Комплект монтажных частей	поставляется по заказу потребителя
Запасной фильтроэлемент	поставляется по заказу потребителя
Дополнительно уплотнение крышки	поставляется по заказу потребителя
Манометры в количестве 2 шт.	поставляется по заказу потребителя
Преобразователь давления	поставляется по заказу потребителя

Устройство и работа:

1. Фильтр сетчатый МИГ-ФБ состоит из корпуса 1, фильтр-элемента 2, крышки 3, подъемного устройства 4 для снятия крышки 3 в процессе эксплуатации, входного 5 и выходного 6 патрубков.
Фильтр-элемент устанавливается в корпусе с помощью направляющих 7.
Фильтр-элемент имеет корытообразную конфигурацию. К каркасу фильтр-элемента крепиться сетка 8 с квадратными ячейками из стальной рифленой проволоки. В нижней части фильтр-элемента имеется отстойник 9 для осаждения и сбора частиц, не прошедших через сетку.
В днище корпуса предусмотрен дренажный патрубок 10.
На крышке фильтра имеется патрубок (воздушник) для сброса газа.
Перепад давления на фильтре (разность давлений до и после фильтр-элемента) определяется по разности показаний двух манометров 12 или посредством преобразователя измерительного - 13, который преобразует перепад давления в унифицированный токовый выходной сигнал 4 - 20мА.
