Описание
Технические данные

Наименование:
ТОР-1-50, ТОР-1-80

Тип:
Счетчик жидкости

ТУ:
ТУ 4213-003-60231190-2011

Краткое тех. описание:
Предназначены для измерения количества жидкости: воды (кроме питьевой), нефти и нефтепродуктов в единицах объема на технологических установках нефтедобывающих предприятий и в других отраслях народного хозяйства

Цена ТОР-1-50, ТОР-1-80:
Уточняйте по телефону или через обратную связь.

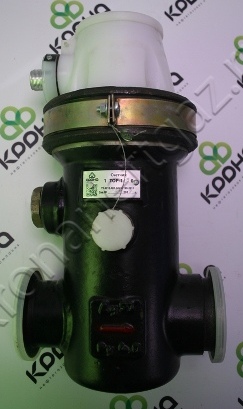

Счетчик жидкости ТОР-1-50, ТОР-1-80

Область применения

Счетчики жидкости турбинные ТОР-1-50 и ТОР-1-80 предназначены для измерения количества жидкости: воды (кроме питьевой), нефти и нефтепродуктов в единицах объема на технологических установках нефтедобывающих предприятий и в других отраслях народного хозяйства.
Счетчики являются приборами непрерывного действия. Объем показаний счетчика осуществляется:
1) по механическому счетчику;
2) по электромагнитному датчику в комплекте с блоком питания искробезопасным.

Предназначены для измерения количества жидкости: воды (кроме питьевой), нефти и нефтепродуктов в единицах объема на технологических установках нефтедобывающих предприятий и в других отраслях народного хозяйства транспортируемых по трубопроводам
с условным диаметром (DN) 50 и 80 на давление (PN) от 0,2 до 4,0 МПа.

Техническое описание

Измеряемая среда – жидкость со следующими параметрами:

температура, ^оС	от +5 до+70
содержание парафина, объёмное, %, не более	10
вязкость, м²/с	от 1x10^-6 до 120x10-6
содержание сернистых соединений по весу, %, не более	3
количество механических примесей, мг/л, не более	3000
размер частиц механических примесей, мм, не более	5
рабочее давление, МПа	4,0
потеря давления при максимальном расходе, МПа, не более	0,05

Окружающая среда:

температура окружающего воздуха, °С, в пределах	от -50 до +50
исполнение счетчиков по устойчивости к механическим воздействиям	обыкновенное

Счетчики могут применяться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных условиях.

Питание электрических цепей электромагнитного датчика::

род тока	постоянный
напряжение, В, не менее	6 ^{>+10% -15%}
коммутируемая мощность при работе на активную нагрузку, Вт, не более	12

Предел допускаемой основной относительной погрешности счетчика:

ТОР-1-50 (ТОР-50)	± 1,0 %
ТОР-1-80 (ТОР-80)	± 1,0 %

Предел допустимого изменения показаний от изменения вязкости жидкости измеряемой среды, на каждые 10x10^-6 м² /с

Диапазон вязкости, м² /с	Диапазон расхода, %	Изменение показаний, %
от 1х10^-6 до 80х10^-6	от 20 до 100	2,0
от 80х10^-6 до 120х10^-6	от 20 до 100	1,5

Параметры и габаритные размеры счетчиков ТОР:

Наименование параметров	ТОР-1-50	ТОР-1-80
Диаметр условного прохода, Ду, мм.	50	80
Пропускная способность м3/с м3/ч	от 0,0016 до 0,0083 6-30	от 0,0041 до 0,02 15-75
Габаритные размеры, мм, не более длина ширина высота	320 177 385	320 177 415
Масса, кг., не более	20	25

Счетчик жидкости турбинный ТОР-1 имеют следующее обозначение, например:

«Счетчик жидкости турбинный ТОР-1-50 , ТУ 4213-003-60231190-2011», где
-ТОР-1 - наименование счетчика;
- 50 — диаметр условного прохода, DN, мм.;
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

«Счетчик жидкости турбинный ТОР-1-80 , ТУ 4213-003-60231190-2011», где
-ТОР-1 - наименование счетчика;
- 80 — диаметр условного прохода, DN, мм.;
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Комплектация счетчиков ТОР:

Обозначение	Наименование	ТОР-1-50	1 ТОР-1-80	Примечание
Ха2.833.033	Счетчик жидкости турбинный ТОР-1-80	-	1	с электромагнитным датчиком
Ха2.833.033-01	Счетчик жидкости турбинный ТОР-1-80	-	1	без датчика
Ха2.833.034	Счетчик жидкости турбинный ТОР-1-50	1	-	с электромагнитным датчиком
Ха2.833.034-01	Счетчик жидкости турбинный ТОР-1-50	1	-	без датчика
Ха1.490.008 РЭ	Руководство по эксплуатации	1	1	поставляется по запросу потребителя
Ха1.490.008 Д	Методика градуировки и поверки счетчиков жид- кости турбинных "1ТОР"	1	1	поставляется по запросу потребителя
Ха2.833.033ПС Ха2.833.034ПС	Паспорт	- 1	1 -
Комплект монтажных частей в составе:
Ха8.230.061 Ха8.230.074	Фланец	- 2	2 -	поставляется по запросу потребителя
КП-00-01-00-02 КП-00-01-00-03	Хомут	- 4	4 -	поставляется по запросу потребителя
	Кольцо ГОСТ 9833-73 080-086-36-2-2 096-102-36-2-2	2 -	- 2	поставляется по запросу потребителя
	Гайка М16.6.019 ГОСТ 5915-70	4	4	поставляется по запросу потребителя
	Болт ГОСТ 7798-70 М16х100.56.019 М16х80.56.019	- 4	4 -	поставляется по запросу потребителя
Комплект запасных частей:
	Контакт магнитоупра-вляемый МКА-27-101Б 0.483.001 ТУ	1	1	поставляется по запросу потребителя
	Кольцо ГОСТ 9833-73 005-008-19-2-4 018-022-25-2-4 026-032-36-2-4 114-120-26-2-4	1 1 1 1	1 1 1 1	поставляется по запросу потребителя
Ха2.320.013	Датчик магнитоиндукционный			поставляется по запросу потребителя
БПИ.00.00.000	Блок питания искробезопасный			поставляется по запросу потребителя

ЗАПАСНЫЕ ЧАСТИ к счетчикам жидкости ТОР-1-80:

Маркировка	Запасные части к ТОР-1-50	Запасные части к ТОР-1-80
ТОР1.00.00.001 заглушка	счетчик ТОР-1-50
ТОР1.00.00.001-01 заглушка		счетчик ТОР-1-80
6023 КП-00-01-00-02 хомут крепления	счетчик ТОР-1-50
6023 КП-00-01-00-03 хомут крепления		счетчик ТОР-1-80
6023 Ха6.430.029 обтекатель	счетчик ТОР-1-50
6023 Ха6.430.024 обтекатель		счетчик ТОР-1-80
6023 Ха6.332.000 редуктор	счетчик ТОР-1-50
6023 Ха6.332.001 редуктор		счетчик ТОР-1-80
6023 Ха6.116.001 корпус	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха6.393.008 крыльчатка	счетчик ТОР-1-50
6023 Ха6.393.007 крыльчатка		счетчик ТОР-1-80
6023 Ха6.178.000 крышка	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха5.125.000 муфта магнитная	счетчик ТОР-1-50
6023 Ха5.125.003 муфта магнитная		счетчик ТОР-1-80
6023 Ха5.125.002 муфта магнитная	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха7.021.007 шкала	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха8.640.002 стекло	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха8.665.061 хомут	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха5.132.003 датчик электромагнитный	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха6.374.000 червяк	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха8.250.005 подшипник	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха8.250.006 подшипник	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха8.250.001 подпятник	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха8.230.061 фланец	счетчик ТОР-1-50
6023 Ха8.230.074 фланец		счетчик ТОР-1-80
6023 Ха5.178.004 счетчик	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха5.178.001 счетчик механический	счетчик ТОР-1-50	счетчик ТОР-1-80
6023 Ха6.057.001 стрелка	счетчик ТОР-1-50	счетчик ТОР-1-80
080-086-36 кольцо	счетчик ТОР-1-50
096-102-36 кольцо		счетчик ТОР-1-80

Принцип работы:

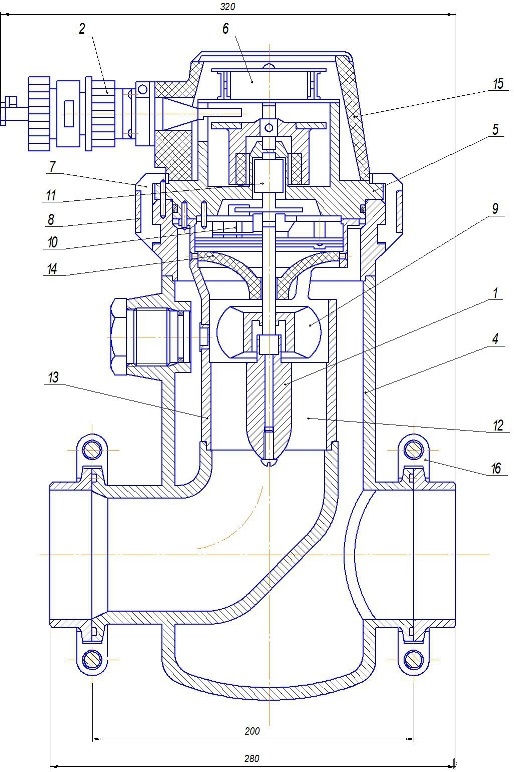

Счетчик состоит из измерительного узла [поз. 1], датчика электромагнитного [поз. 2] и корпуса [поз. 4]. Узел измерительный состоит из турбинки [поз. 9], редуктора [поз. 10], счетного механизма [поз. 6], магнитной муфты [поз. 11], лопатки [поз. 12], обтекателя [поз. 13] и экрана [поз. 14]. Измерительный узел [поз.1] размещается внутри корпуса [поз.4] счетчика, крышка [поз.5] измерительного узла является герметичной перегородкой, отделяющей счетный механизм [поз.6] от рабочей полости корпуса счетчика и крепится к нему с помощью хомутов [поз.7], которые фиксируются кольцом [поз.8]. Турбинка [поз.9] передает вращательное движение через понижающий редуктор [поз.10] и магнитную муфту [поз.11] на счетный механизм [поз.6]. Обтекатель [поз.13] и экран [поз.14] служат для направления потока жидкости в рабочей полости корпуса, Лопатка [поз.12], установленная непосредственно перед. турбинкой, служит для регулирования положения, поля погрешности счетчика.
Поворот лопатки против или по часовой стрелке увеличивает или уменьшает обороты турбинки при одном и том же количестве протекаемой жидкости. Крышка [поз.15] служит защитой для счетного механизма от воздействия окружающей среды.
Счетчики монтируются к трубопроводу с помощью быстросъемных хомутов [поз.16].
Принцип работы счетчиков основан на преобразовании количества протекающей жидкости в пропорциональное число оборотов турбинки и пересчета в единицы объема.
Кинематическая схема счетчиков приведена на рис. 2.
Электромагнитный датчик [поз.2] (см. рис. 1) представляет собой контактное устройство. Основным элементом электромагнитного датчика является нормально-разомкнутый магнитоуправляемый контакт (типаМКА-27-101Б), который управляется полем постоянных магнитов, расположенных во вращающемся диске [поз. 16] счетного механизма [поз.6]. Цена одного импульса - 50 л.
