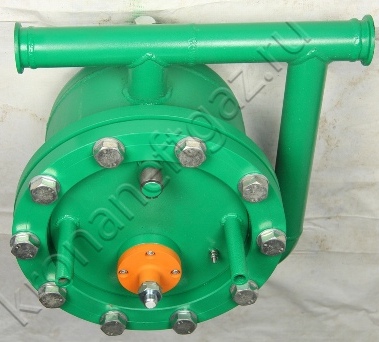

Счетчик жидкости СКЖ
Область применения
Счетчик крона жидкостный (СКЖ) предназначен для измерения массы жидкости,
поступающей из скважин, на объектах добычи нефти и узлах оперативного контроля
учета нефти.
Возможно использование счетчика для измерения массы растворов различных веществ,
в том числе пульпы с мелкодисперсными частицами.
Область применения счетчика – взрывоопасные зоны помещений и наружных установок
согласно ГОСТ Р 30852.13-99 (МЭК 60079-14), «Правилам устройства
электроустановок» (ПУЭ) гл. 7.3 и другим нормативным документам,
регламентирующим применение электрооборудования во взрывоопасных зонах
Техническое описание Счетчика жидкости 1 СКЖ
Технические характеристики счетчика СКЖ:
|
Счетчик 1СКЖ |
Диапазон расхода суточный |
Давление рабочее max, Мпа |
Услов. проход, мм. входного патрубка |
Услов. проход, мм. выходного патрубка |
длина |
ширина |
высота |
Масса, кг, не более |
|
1СКЖ-30-40М2 |
от 1·10-3 до
30 |
4 |
50 |
50 |
610 |
423 |
585 |
83,5±0,5 |
|
1СКЖ-60-40М |
от 1·10-3 до
60 |
4 |
50 |
50 |
610 |
423 |
585 |
83,5±0,5 |
|
1СКЖ-60-40 |
от 1·10-3 до
60 |
4 |
50 |
50 |
610 |
752 |
605 |
143,5±0,5 |
|
1СКЖ-60-40Д |
от 1·10-3 до
30 по каждому каналу |
4 |
50 |
50 |
500 |
752 |
707 |
143,5±0,5 |
|
1СКЖ-60-40М4 |
от 1·10-3 до
60 |
4 |
80 |
80 |
680 |
755 |
590 |
119±0,5 |
|
1СКЖ-60-40А |
от 1·10-3 до
60 |
4 |
80 |
80 |
690 |
752 |
730 |
185,5±0,5 |
|
1СКЖ-60-40ДА |
от 1·10-3 до
30 по каждому каналу |
4 |
50 |
50 |
520 |
752 |
888 |
127,5±0,5 |
|
1СКЖ-60-40ДАР |
от 1·10-3 до
30 по каждому каналу |
4 |
50 |
50 |
1700 |
1040 |
1274 |
416,8±0,5 |
|
1СКЖ-120-40 |
от 2·10-3 до
120 |
4 |
50 |
50 |
610 |
752 |
605 |
143,5±0,5 |
|
1СКЖ-120-40А |
от 2·10-3 до
120 |
4 |
80 |
80 |
690 |
752 |
730 |
185,5±0,5 |
|
1СКЖ-120-40Д |
от 1·10-3 до
60 по каждому каналу |
4 |
50 |
50 |
500 |
752 |
707 |
143,5±0,5 |
|
1СКЖ-120-40ДА |
от 1·10-3 до
60 по каждому каналу |
4 |
50 |
50 |
520 |
752 |
888 |
127±0,5 |
|
1СКЖ-120-40ДАР |
от 1·10-3 до
60 по каждому каналу |
4 |
50 |
50 |
1700 |
1040 |
1274 |
416,8±0,5 |
|
1СКЖ-210-40 |
от 1·10-3 до
210 |
4 |
80 |
80 |
680 |
755 |
590 |
119±0,5 |
|
1СКЖ-210-40А |
от 1·10-3 до
210 |
4 |
80 |
80 |
550 |
755 |
730 |
152±0,5 |
|
1СКЖ-420-40 |
от 2·10-3до
420 |
4 |
100 |
100 |
700 |
1186 |
590 |
275±0,5 |
МАРКИРОВКА
1. Маркировку наносят на табличку или ярлык (этикетку), выполненной
фотохимическим способом или методом электрохимического травления или другим
способом. Место расположения маркировки указывается в конструкторской
документации.
2. Маркировка счетчика должна соответствовать ТР ТС 012/2011 и содержать: -
наименование изготовителя или его зарегистрированный товарный знак; -
обозначение типа оборудования; - заводской номер; - номер сертификата
соответствия; - маркировку взрывозащиты «Ех».
Маркировка должна быть нанесена на доступные для осмотра без разборки или
применения инструмента, и сохраняться в течение всего срока службы оборудования.
Помимо таблички на приборах, выполненных во взрывозащищенном исполнении, имеются
предупредительные надписи, знаки заземления, дается маркировка исполнения
изделия, согласно конструкторской документации.
Маркировка должна быть выполнена способом, обеспечивающим четкость и сохранность
надписей в течении всего срока эксплуатации.
Табличка преобразователя
расхода камерного (КПР) На корпусе КПР закреплена табличка (рисунок 1), на
которой нанесены:
- товарный знак предприятия-изготовителя;
- знак утверждения типа средства измерения;
- знак соответствия;
- наименование или условное обозначение счетчика жидкости 1СКЖ;
- заводской номер;
- дата выпуска (год);
- наименование органа по сертификации и номер сертификата;
- температура окружающей среды;
- рабочее давление;
- клеймо поверителя.
Технические характеристики счетчика 1СКЖ:
|
Наименование показателя |
Значение |
|
Окружающая среда: |
Температура воздуха, для:
- преобразователя обычного исполнения;
- преобразователя исполнения «С»;
- вычислителя обычного исполнения;
- вычислителя «С» (БЭСГЖ-2М8-05). |
от минус 40 до плюс 50 ºС
от минус 50 до плюс 50 ºС
от минус 10 до плюс 50 ºС
от минус 40 до плюс 50 ºС |
Относительная влажность воздуха для преобразователя 35 ºС и
более низких температурах без конденсации влаги:
- преобразователя и вычислителя обычного исполнения;
- преобразователя исполнения «С». |
95 %
80 % |
|
Измеряемая среда – газожидкостная смесь |
Температура:
- обычное исполнение;
- исполнение «В». |
от 0 до 70 ºС
от 0 до 120 ºС |
Верхнее значение1) кинематической вязкости
- для 1СКЖ-30-40М2, 1СКЖ-60-40, 1СКЖ-60-40Д,
1СКЖ-60-40А, 1СКЖ-60-40ДА, 1СКЖ-60-40ДАР;
- для 1СКЖ-60-40М, 1СКЖ-120-40, 1СКЖ-120-40Д,
1СКЖ-120-40А, 1СКЖ-120-40ДА, 1СКЖ-120-40ДАР, 1СКЖ-210-40,
1СКЖ-210-40А, 1СКЖ-210-40М, 1СКЖ-420-40;
- для 1СКЖ-60-40М4 |
до 5·10-4 м2/с
до 1,5·10-4 м2/с
до 1,0·10-3 м2/с |
|
Плотность 2), не менее |
800 кг/м3 |
Минимальное допустимое содержание объемной доли газа в
составе газожидкостной смеси во всех режимах эксплуатации, не
менее |
2 % |
Максимальное содержание (доля) газа в газожидкостной смеси при
величине расхода жидкости и давлении в момент измерения, % |
см. МВИ 3) |
Содержание сероводорода в попутном газе по объему, не более:
- при давлении до 1,7 МПа
- при давлении до 4,0 МПа и парциальном давлении сероводорода до
345 Па |
4 %
0,02 % |

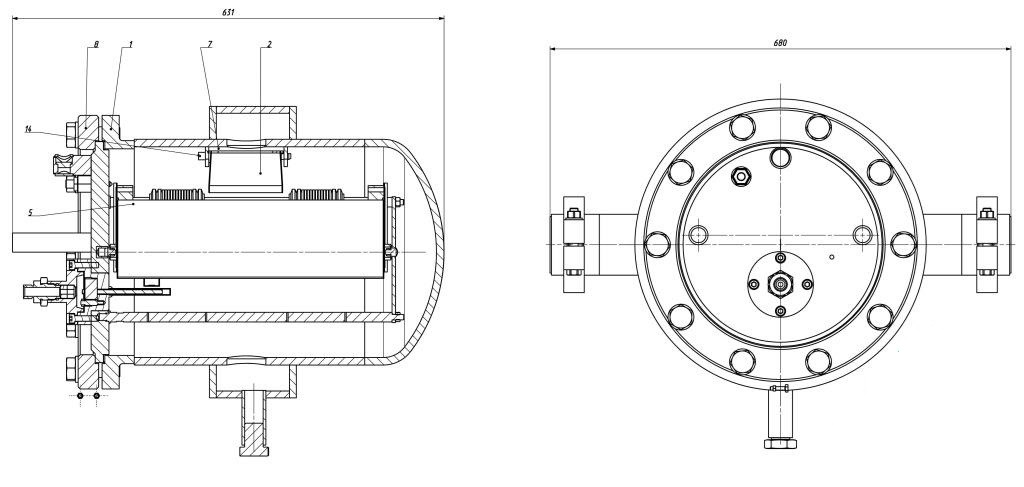

Описание принципа работы и особенностей модификаций счетчиков
1. Преобразователи работают следующим образом. Газожидкостная смесь подается во
входной коллектор, затем через сопло в измерительную камеру, состоящую из двух
частей. Заполнение одной части измерительной камеры до величины (в единицах
массы), приводящей к изменению условия устойчивого равновесия, обусловленного
положением центра масс измерительной камеры, приводит к повороту измерительной
камеры и сливу жидкости из камеры в корпус преобразователя. Затем этот процесс
повторяется на другой части камеры. Одновременно в выходной коллектор
вытесняется жидкость, находящаяся в нижней части корпуса преобразователя. При
заполнении измерительной камеры часть газа из газожидкостной смеси выделяется за
счет эффекта гравитационной сепарации.
Избыток газа также вытесняется в выходной коллектор. Необходимым условием работы
в закрытой системе сбора (под избыточным давлением), является наличие газа в
корпусе преобразователя, в нашем случае он выделяется из состава газожидкостной
смеси в процессе работы счетчика.
2. Особенностью счетчиков 1СКЖ-60-40Д, 1СКЖ-60-40ДА, 1СКЖ-60-40ДАР,
1СКЖ-120-40Д, 1СКЖ-120-40ДА, 1СКЖ-120-40ДАР, 1СКЖ-210-40А и их исполнений
является измерение двух независимых потоков измеряемой среды, один из которых
может не содержать попутный газ.
Особенностью счетчиков 1СКЖ-60-40ДА, 1СКЖ-60-40ДАР, 1СКЖ-120-40ДА,
1СКЖ-120-40ДАР, 1СКЖ-210-40А и их исполнений является то, что патрубки для входа
и выхода рабочей жидкости имеют различные условные проходы.
3. Особенностью счетчиков 1СКЖ-60-40А, 1СКЖ-120-40А и их исполнений является то,
что выход преобразователя соединен с нефтепроводом, по которому транспортируется
поток газожидкостной смеси (от нескольких скважин), содержащий свободный
попутный газ, а на вход преобразователя может подаваться жидкость, не содержащая
свободный попутный газ.
4. Особенностью счетчиков 1СКЖ-210-40, 1СКЖ-420-40 и их исполнений является то,
что коллектор выполнен в виде дополнительной наружной оболочки корпуса. Это
позволит уменьшить вероятность образования отложений на стенках корпуса и
снизить гидравлическое сопротивление коллектора. Возможно использование
счѐтчиков для сред с повышенным содержанием газа.
5. При повороте измерительной камеры магнит, закрепленный на ней, воздействует
на датчик в виде геркона или датчика Холла. Сигналы от датчика, число которых
равно числу поворотов измерительной камеры, поступают в вычислитель 1БЭСКЖ-2М
или датчик 1ПНСКЖ-1. Полученные сигналы обрабатываются по установленному
алгоритму.
6. При использовании вычислителя БЭСКЖ-2М показания массы жидкости и расхода
отображаются на индикаторе, а также фиксируются и хранятся в течение
определенного времени в архиве. Кроме того, возможна передача нормируемого
импульса в систему телеметрии.
|
