Счетчик газа АГАТ
Область применения
Счетчик газа турбинный АГАТ-М ТУ4213-003-60231190-2011 предназначен для
измерения объема попутного газа, природного газа и воздуха в составе групповых
замерных установок типа «Спутник» с целью осуществления оперативного контроля за
режимами эксплуатации нефтяных скважин.
Предназначен для измерения объема попутного газа, природного газа и воздуха
транспортируемого по трубопроводам
с условным диаметром (DN) 40, 50, 65, 100, 150 и давлением (PN) от 0,2 до 6,3
МПа.
Техническое описание счетчика газа АГАТ-М
Измеряемая среда – газ со следующими параметрами:
|
- температура |
+5 … +80 о С; |
|
- рабочее давление |
0,2 … 6,3 МПа; |
|
- содержание сероводорода по объему |
до 3 % . |
Окружающая среда:
|
а) температура окружающей среды: |
|
- преобразователя расхода и датчика |
от - 50 до +50 о С; |
|
- блока 1НОРД-Э3М и блока 1ВЕГА-03 |
от +5 до +40 о С; |
|
б) относительная влажность воздуха, не более: |
|
- преобразователя расхода и датчика, при температуре +35 о С |
95±3 %; |
|
- блока 1НОРД-Э3М и блока 1ВЕГА-03, при температуре + 30 о С |
95 ±3%. |
Параметры электрического питания:
|
Потребляемая мощность |
30 ВА |
|
Параметры питающей сети: |
|
- напряжение |
220 +22 В; |
|
- частота |
(50±1) +33 Гц; |
|
Основные параметры датчиков: |
|
- частота выходного сигнала |
от 16 до 5000 Гц; |
|
- амплитуда выходного сигнала |
12± 2,4 В; |
|
- род тока |
постоянный; |
|
- потребляемая мощность |
0,5 Вт |
Предел относительной погрешности:
|
Предел относительной погрешности счетчика в диапазоне расхода
(20-100)% от максимального при поверке на воздухе, не более |
± 4 %. |
|
Предел относительной погрешности преобразователя расхода в
диапазоне расхода (20-100)% от максимального при поверке на
воздухе, не более |
±3,9 %. |
|
Предел относительной погрешности блока 1НОРД-Э3М при нижнем
пределе измерения счетчиком объема газа, не более |
±0,1 %. |
|
Предел относительной погрешности блока «1 VEGA-03» при нижнем
пределе измерения счетчиком объема газа, не более |
±0,01 %. |
|
Потеря давления в преобразователе расхода при максимальном
рабочем расходе, не более |
0,05 МПа. |
|
Длинна линии связи, соединяющей с блоком, не более |
1000 м. |

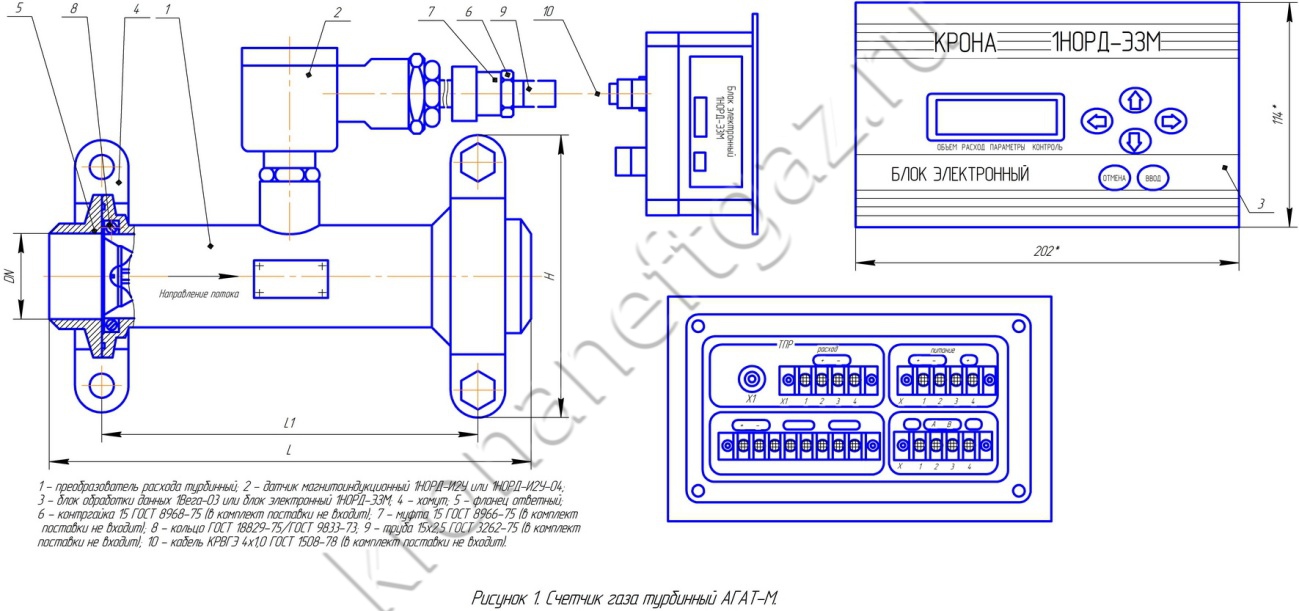

Параметры и размеры ТПР АГАТ-М:
Исполнение
счетчика |
Условный проход,
DN (мм.) |
Пропускная способ-
ность м3/ч(м3/с) |
Коэффициент преобразования,
имп/м3 не
менее |
Длина
L1, (мм.) |
Ширина
B, (мм.) |
Высота
Н, (мм.) |
Длина строительная,
L, (мм) |
Масса,
кг. |
|
АГАТ-1М-40 |
40 |
65 (0,0180) |
1000 |
120 |
158 |
114 |
180 |
7.0 |
|
АГАТ-1М-50 |
50 |
125 (0,0347) |
4500 |
150 |
180 |
130 |
210 |
10.0 |
|
АГАТ-1М-65 |
65 |
250 (0,0694) |
20000 |
200 |
204 |
155 |
260 |
14.5 |
|
АГАТ-1М-100 |
100 |
500 (0,1389) |
6000 |
300 |
268 |
215 |
380 |
31.0 |
|
АГАТ-1М-150 |
150 |
1000(0,2778) |
3500 |
450 |
300 |
258 |
530 |
57.0 |
Счетчик газа турбинный АГАТ-М имеет следующее обозначение, например:
«Счетчик газа турбинный АГАМ-М-50,
ТУ 4213-003-60231190-2011», где
- счетчик газа турбинный АГАТ-М - наименование счетчика;
- 50 — диаметр
условного прохода, DN, мм.;
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.
Комплектация счетчика АГАТ-М:
- Турбинный преобразователь расхода (ТПР)
АГАТ-М;
- Датчик магнитоиндукционный 1 НОРД -И2У;
- Блок электронный 1 НОРД-Э3М или блок
обработки данных 1 ВЕГА-03;
- Комплект монтажных частей (ответные
фланцы, прокладки, крепеж).
Унифицированный ремонтный комплект (УРК) для счетчика АГАТ-М:
Комплект УРК:
- Ось 6023
- Втулка 6023
- Кольцо 6023
- Турбинка 6023
- Подшипник 6023
- Обтекатель задний 6023
- Обтекатель передний 6023
Габаритные размеры и вес оборудования:
|
Оборудование |
Габаритные размеры, мм. |
Вес, кг. |
|
Датчик 1НОРД-И2У, не более |
70*102*96 |
1,9 |
|
Блок 1НОРД-Э3М, не более |
202*114*78 |
0,8 |
|
Блок 1ВЕГА-03, не более |
190*206*113 |
1,8 |
Принцип работы:
1. Преобразователь расхода (ТПР АГАТ-М) преобразует объем, прошедший через него
газа в пропорциональное число оборотов турбинки;
2. Датчик 1 НОРД-И2У (или 1 НОРД-И1У) преобразует частоту вращения турбинки
преобразователя в последовательные электрические импульсы, частота которых
пропорциональна частоте вращения турбинки. Электрические импульсы от датчика
поступают на вход блока;
3. Блок 1 НОРД-Э3М или блок 1 ВЕГА-03 пересчитывает импульсы, поступающие от
магнитоиндукционного датчика в единицы объема, накапливает их и преобразует в
показания отсчетного устройства, импульсно-кодовый сигнал и с носителем в виде
замыкающего контакта.
Длина линии связи, соединяющая датчик 1НОРД-И2У (или 1 НОРД-И1У) с блоком
1НОРД-Э3М или 1ВЕГА-03 не более 500 метров.
Преобразователь расхода АГАТ-М совместно с датчиком НОРД-И2У (или 1 НОРД-И1У)
предназначен для установки во взрывоопасных зонах помещений и наружных установок.
Степень защиты счетчика газа турбинного АГАТ-М от внешних воздействий - IP65 по
ГОСТ 14254-96( МЭК 529--89). Исполнение счетчика по взрывозащите согласно ГОСТ Р
51330.0-99 - взрывозащищенное, маркировка взрывозащиты 1ЕxdIIBT4, установлен во
взрывоопасной зоне.
Датчик НОРД имеет взрывозащищенное исполнение, вид взрывозащиты "взрывонепроницаемая
оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
Блок 1 ВЕГА-03 и блок 1 НОРД-Э3М - изделия общего назначения и предназначены для
установки вне взрывоопасных зон.
|
