Датчики магнитоиндукционные НОРД-И2У и НОРД-И1У
Назначение датчика НОРД-И2У и НОРД-И1У
Датчики магнитоиндукционные НОРД-И2У и НОРД-И1У (далее «датчики»
предназначенные для преобразования скорости вращения турбинки турбинного
преобразователя расхода в частоту электрического сигнала в датчике НОРД-И1У,
усиления этого сигнала в датчике НОРД-И2У.
Область применения
Датчики магнитоиндукционные НОРД-И1У, НОРД-И2У предназначены для
преобразования скорости вращения турбинки в электрический сигнал.
Датчики могут использоваться с турбинными преобразователями НОРД, МИГ, АГАТ-М и
электронным блоком НОРД-Э3М или блоком обработки данных VEGA-03.
Параметры:
1. Датчики имеют взрывоопасный уровень взрывозащиты с видом взрывозащиты
«взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и маркировку
взрывозащиты IеxdIIBT4 по ГОСТ Р 51330.0-99.
2. Датчики предназначены для установки во взрывоопасных зонах согласно
требованиям ПУЭ «Правила устройства электроустановок», глава 7.3 и другим
нормативным документам, регламентирующим применение электрооборудования во
взрывоопасных зонах.
3. Степень опасности механических повреждений взрывонепроницаемой оболочки
датчика — высокая.
4. Вид взрывозащиты магнитоиндукционных датчиков «взрывонепроницаемая
оболочка. Маркировка взрывозащиты 1ЕхdIIBT4.
5. Степень защиты датчика от проникновения воды, пыли и посторонних твердых
частиц по ГОСТ 14254-96 (МЭК 529-89) — IP65.
6. Температура окружающего воздуха от -50 до +50ºС, относительная влажность
(95±3)% при 35ºС .
7. Климатическое исполнение — УХЛ 1 по ГОСТ 15150-69.
| Характеристики |
НОРД-И1У |
НОРД-И1У* |
НОРД-И2У |
НОРД-И2У-01 |
НОРД-И2У-02 |
НОРД-И2У-03 |
НОРД-И2У-04 |
| Частота выходного сигнала, Гц |
30-1000 |
30-2000 |
16-5000 |
30-1000 |
16-5000 |
| Амплитуда выходного сигнала при нагрузке 360 Ом, В, не менее |
0,05 |
1,20 |
1,50 |
от(8 ± 0,5) до12 |
1,20 |
от(8 ± 0,5) до12 |
| Питание электрических цепей — постоянный ток напряжением, В |
- |
(12 +1,2-1,8) |
- |
(12 +1,2 -1,8) |
| Потребляемая мощность, Вт |
- |
0,30 |
0,12 |
0,50 |
0,30 |
0,50 |
| Чувствительность усилителя, мВ, не менее |
- |
10 |
20 |
10 |
20 |
10 |
| Габаритные размеры, мм |
70х102х96 |
| Масса, кг, не более |
1,9 |
| Длина канала линии связи между блоком и датчиком,м., не более |
250 |
1000 |
| Присоединительная резьба 3/4" |
на корпусе датчика |
на переходном штуцере |
на корпусе датчика |
на переходном штуцере |
Датчик магнитоиндукционный НОРД имеет следующее обозначение:
«Датчик магнитоиндукционный НОРД-И2У-02, ТУ 4213-003-60231190-2011», где
датчик магнитоиндукционный НОРД-И2У — наименование датчика;
02 — исполнение датчика;
ТУ 4213-003-60231190-2011 - номер настоящих ТУ.
Датчики магнитоиндукционные имеют исполнения согласно таблице и могут
использоваться с турбинными преобразователями счетчиков нефти
НОРД-1М, МИГ, счетчиков газа АГАТ-М и электронным блоком НОРД-ЭЗМ или блоком
обработки данных Вега-03.
| Датчики |
Обозначения счетчиков,DN |
| АГАТ-М |
НОРД-1М |
МИГ |
| НОРД-И1У |
100, 150 |
80÷200 |
80÷400 |
| НОРД-И1У-01 |
40÷150 |
- |
- |
| НОРД-И2У |
100, 150 |
80÷200 |
80÷400 |
| НОРД-И2У-01 |
- |
- |
| НОРД-И2У-02 |
80÷200 |
80÷400 |
| НОРД-И2У-03 |
- |
40÷200 |
- |
| НОРД-И2У-04 |
- |
32÷400 |
Габаритные размеры и вес:
| Оборудование |
Габаритные размеры, мм. |
Вес, кг. |
| Датчик НОРД-И2У, не более |
70*102*96 |
1,9 |
Устройство и работа:

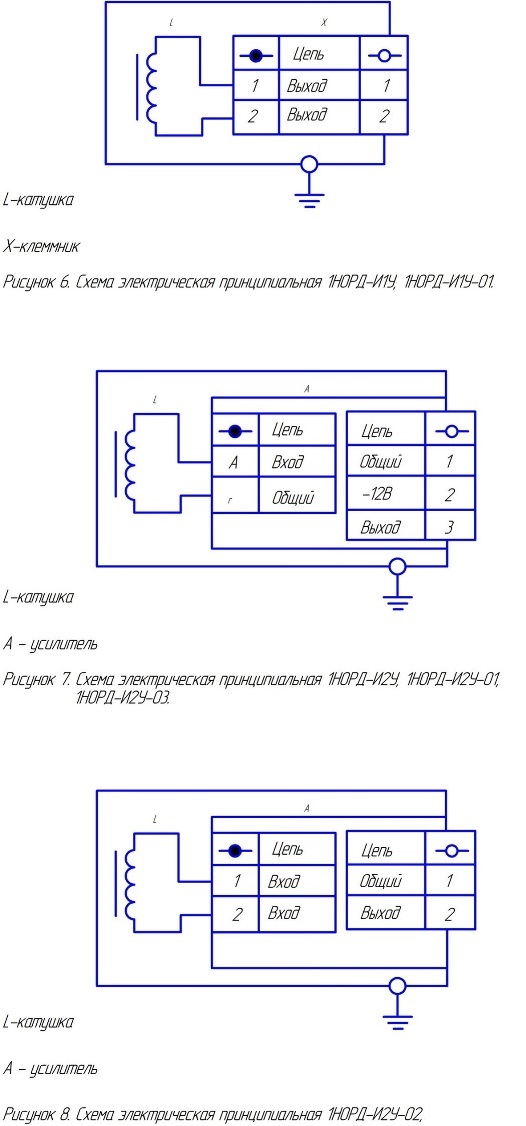

Датчики (рис. 1, 2) состоят из следующих составных частей: усилителя или
клеммника (НОРД-И1У) 1, катушки индуктивности 2, корпуса 3, крышки 4, гибкого
рукава 5.
Катушка индуктивности датчиков намотана на каркас из пресс-материала АГ-4В ГОСТ
20437-89 и содержит 21300 витков провода ПЭВ-1-0,05 ГОСТ 7262-78.
В катушку помещен стальной стержень 6, который подмагничивается постоянными
бариевыми магнитами. Работа датчиков основана на возбуждении переменной
электродинамической силой (ЭДС) в катушке при изменении ее магнитного поля
вследствие пересечения его лопатками турбинки.
В датчике НОРД-И1У наводимая в катушке ЭДС предается на электронный блок. В
датчике НОРД-И2У наводимая в катушке ЭДС подается на усилитель рис. 3, собранный
на транзисторах VT1, VT2, VT3 с непосредственной связью.
Первые два каскада VT1, VT2 усиливают сигнал по напряжению.
Для усиления сигнала по току и согласованию с последующими каскадами в усилителе
использован эмиттерный повторитель VT3. С эмиттерного повторителя VT3 сигнал
поступает на триттер Шмидта VT4, VT5, где он формируется в прямоугольные
импульсы постоянной амплитуды, равной не менее 1,2 В. Этот сигнал подается на
электронный блок.
В датчике НОРД-И2У-01 наводимая в катушке ЭДС подается на усилитель.
Принципиальная схема усилителя приведена на рис. 4.
Усилитель выполнен на составном транзисторе, образованном транзисторами VT1 и
VT2. Входной сигнал через конденсатор С1 поступает на базу транзистора VT1.
Усиленный входной сигнал снимается с клеммы 3 и 1. Положительный полюс источника
питания напряжением 12В подключается к клемме 1, а отрицательный полюс
подключается к клемме 2.
Конденсатор С2 снижает уровень высокочастотных помех, а диод 3 предохраняет
транзисторы от пробоя при ошибочной подаче напряжения питания противоположной
полярности.
В датчиках НОРД-И1У-02, НОРД-И2У-04 наводимая ЭДС подается на усилитель.
Принципиальная схема усилителя приведена на рис 5.
Сигнал с катушки поступает на вход компаратора, собранного на операционном
усилителе (ОУ) DA1. С выхода ОУ сигнал через преобразователь уровня VD1
поступает на выходной каскад на транзисторе VT1. Съем сигнала и питание схемы
осуществляется по двухпроводной линии.
Датчик 1НОРД имеет взрывозащищенное исполнение, вид взрывозащиты
"взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
|
