Наименование:
ТПР МИГ

Тип:
Турбинный преобразователь расхода

ТУ:
ТУ 4213-003-60231190-2011

Краткое тех. описание:
Предназначены для измерения объема нефти по ГОСТ Р 51858-2002

Цена ТПР МИГ:
Уточняйте по телефону или через обратную связь.

Турбинный преобразователь расхода ТПР МИГ

Назначение Турбинного преобразователя расхода для счетчиков МИГ

Турбинные преобразователи расхода для счетчиков МИГ предприятий нефтяной и других отраслей промышленности.

Область применения

Счетчики нефти турбинные МИГ (ТПР МИГ) ТУ4213-003-60231190-2011 предназначены для измерения объема нефти по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» и нефтепродуктов, и других нейтральных к сталям 20Х13 и 12Х18Н10Т жидкостей на технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.

Предназначены для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20X13 и 12X18Н10Т жидкостей транспортируемых по трубопроводам с условным диаметром (DN) 32, 40, 50, 65, 80, 100, 150, 200, 250, 400 мм. и давлением (PN) до 16 МПа (160 кгс/с²).

Измеряемая среда – жидкость со следующими параметрами:

- температура	от 0 до +60 ^оС;
- кинематическая вязкость	(1-100)*10 ^-6 м ²/с;
- размеры механических примесей, не более	4 мм.;
- содержание свободного газа	не допускается
- механические примеси в виде волокнистых материалов	не допускается

Окружающая среда:

а) температура окружающей среды:
- преобразователя расхода и датчика	от - 50 до +50 ^оС;
- блока НОРД-Э3М и блока ВЕГА-03	от +5 до +40 ^оС;
б) относительная влажность воздуха, не более:
- преобразователя расхода и датчика, при температуре +35^оС	95±3 %;
- блока НОРД-Э3М и блока ВЕГА-03, при температуре + 30^оС	95 ±3%.
внешние электрические и магнитные поля, кроме земного	отсутствуют

Длина линии связи между датчиком магнитоиндукционным
и блоком VEGA-03, не более	500 метров.
и блоком НОРД-Э3М, не более	500 метров.

Параметры электрического питания:

Потребляемая мощность	30 ВА
Параметры питающей сети:
- напряжение	220 ⁺²² В;
- частота	(50±1)⁺³³Гц;
Основные параметры датчиков:
- частота выходного сигнала	от 16 до 5000 Гц;
- амплитуда выходного сигнала	12± 2,4 В;
- род тока	постоянный;
- потребляемая мощность	0,5 Вт

Предел относительной погрешности:

Предел относительной погрешности счетчика в комплекте с блоком VEGA-03 в диапазоне расходов (20-100)% от максимального, в диапазоне вязкости (1-100)х10^-6 м ²/с, %, не более:
МИГ-32Ш	±1,5 %
МИГ-32 ... 1МИГ-400	±0,15 %
Предел относительной погрешности счетчика в комплекте с блоком НОРД-ЭЗМ в диапазоне расхода (20-100)% от максимального и конкретной вязкости, %, не более:
МИГ-32Ш	±2,5 %
МИГ-32 ... МИГ-80	±0,7 %
МИГ-100 ... МИГ-400	±0,35 %

Параметры счетчиков жидкости ТПР МИГ:

Обозначение преобразователя	Диаметр условного прохода, DN, мм	Условное давление, PN, МПа	Max объемный расход, м³/ч	Коэффициент преобразования, не менее, имп/м³	Строительная, длина L, мм	Наружный диаметр фланцев, мм D, мм	DI, мм	J, мм	n, мм	Масса ТПР 1МИГ с датчиком и КМЧ, кг
ТПР МИГ-32Ш-16	32	1,6	8	100000	180	135	100	18	4	8,2
ТПР МИГ-32Ш-25	32	2,5	8	100000	180	135	100	18	4	9,7
ТПР МИГ-32Ш-40	32	4	8	100000	180	135	100	18	4	9,7
ТПР МИГ-32Ш-63	32	6,3	8	100000	180	150	110	22	4	12,8
ТПР МИГ-32Ш-160	32	16	8	100000	180	150	110	22	4	14,8
ТПР МИГ-32-16	32	1,6	27	100000	180	135	100	18	4	8,2
ТПР МИГ-32-25	32	2,5	27	100000	180	135	100	18	4	9,7
ТПР МИГ-32-40	32	4	27	100000	180	135	100	18	4	9,7
ТПР МИГ-32-63	32	6,3	27	100000	180	150	110	22	4	12,8
ТПР МИГ-32-160	32	16	27	100000	180	150	110	22	4	14,8
ТПР МИГ-40-16	40	1,6	42	75000	180	145	110	18	4	11,3
ТПР МИГ-40-25	40	2,5	42	75000	180	145	110	18	4	12,33
ТПР МИГ-40-40	40	4	42	75000	180	145	110	18	4	12,33
ТПР МИГ-40-63	40	6,3	42	75000	180	165	125	22	4	16,15
ТПР МИГ-40-160	40	16	42	75000	180	165	125	22	4	18,65
ТПР МИГ-50-16	50	1,6	72	38000	197	160	125	18	4	13,83
ТПР МИГ-50-25	50	2,5	72	38000	197	160	125	18	4	14,83
ТПР МИГ-50-40	50	4	72	38000	197	160	125	18	4	14,83
ТПР МИГ-50-63	50	6,3	72	38000	197	175	135	22	4	19,64
ТПР МИГ-50-160	50	16	72	38000	197	195	145	26	4	26,6
ТПР МИГ-65-16	65	1,6	120	20000	220	180	145	18	8	16,46
ТПР МИГ-65-25	65	2,5	120	20000	220	180	145	18	8	20
ТПР МИГ-65-40	65	4	120	20000	220	180	145	18	8	20
ТПР МИГ-65-63	65	6,3	120	20000	220	200	160	22	8	26,76
ТПР МИГ-65-160	65	16	120	20000	220	220	170	26	8	43,34
ТПР МИГ-80-16	80	1,6	180	10000	250	195	160	18	8	25
ТПР МИГ-80-25	80	2,5	180	10000	250	195	160	18	8	26
ТПР МИГ-80-40	80	4	180	10000	250	195	160	18	8	26,5
ТПР МИГ-80-63	80	6,3	180	10000	250	210	170	22	8	32,16
ТПР МИГ-80-160	80	16	180	10000	250	230	180	26	8	44,84
ТПР МИГ-100-16	100	1,6	300	5000	356	215	180	18	8	41,32
ТПР МИГ-100-25	100	2,5	300	5000	356	230	190	22	8	54,8
ТПР МИГ-100-40	100	4	300	5000	356	230	190	22	8	57,5
ТПР МИГ-100-63	100	6,3	300	5000	356	250	200	26	8	79,7
ТПР МИГ-150-16	150	1,6	600	1700	368	280	240	22	8	70,5
ТПР МИГ-150-25	150	2,5	600	1700	368	300	250	26	8	95,5
ТПР МИГ-150-40	150	4	600	1700	368	300	250	26	8	97,1
ТПР МИГ-150-63	150	6,3	600	1700	368	340	280	33	8	159,9
ТПР МИГ-200-16	200	1,6	1100	900	457	335	296	23	12	86,27
ТПР МИГ-200-25	200	2,5	1100	900	457	360	310	26	12	104,95
ТПР МИГ-200-40	200	4	1100	900	457	375	320	30	12	121,21
ТПР МИГ-200-63	200	6,3	1100	900	457	405	345	33	12	154,84
ТПР МИГ-250-16	250	1,6	1900	490	457	405	355	27	12	114,7
ТПР МИГ-250-25	250	2,5	1900	490	457	425	370	30	12	142,1
ТПР МИГ-250-40	250	4	1900	490	457	445	385	3	12	168,9
ТПР МИГ-250-63	250	6,3	1900	490	457	470	400	40	12	215,9
ТПР МИГ-400-16	400	1,6	4000	100	610	580	525	30	32	294,15
ТПР МИГ-400-25	400	2,5	4000	100	610	610	550	33	32	355,1
ТПР МИГ-400-40	400	4	4000	100	610	655	585	39	32	442,45
ТПР МИГ-400-63	400	6,3	4000	100	610	670		15	32	524,71

Счетчик жидкости турбинный 1МИГ имеет следующее обозначение, например:

«Счетчик жидкости турбинный 1МИГ-100-63, ТУ 4213-003-60231190-2011», где
- счетчик жидкости турбинный 1МИГ - наименование счетчика;
- 100 — диаметр условного прохода, DN, мм.;
- 63 – условное давление, PN, кгс/с² (6,3 МПа);
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Стандартная комплектация счетчика МИГ:

1. Турбинный преобразователь расхода (ТПР) МИГ;
2. Датчик магнитоиндукционный НОРД -И2У;
3. Блок электронный НОРД-Э3М или блок обработки данных ВЕГА-03;
4. Комплект монтажных частей (ответные фланцы, прокладки, крепеж).

Унифицированный ремонтный комплект (УРК) для счетчика МИГ:

Стандартный комплект УРК МИГ:
1. Ступица передняя 6023
2. Ступица задняя 6023
3. Турбинка 6023
4. Ось 6023
5. Винт 6023
6. Гайка 6023

Габаритные размеры и вес оборудования:

Оборудование	Габаритные размеры, мм.	Вес, кг.
Датчик НОРД-И2У, не более	7010296	1,9
Блок НОРД-Э3М, не более	20211478	0,8
Блок ВЕГА-03, не более	190206113	1,8

Принцип работы:

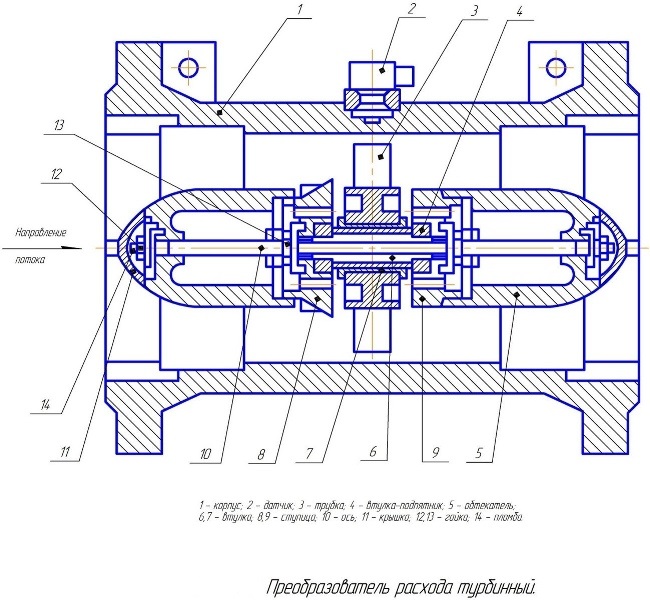

1. Турбинный преобразователь расхода МИГ (ТПР МИГ) преобразует объем, прошедший через него газа в пропорциональное число оборотов турбинки;

2. Датчик НОРД-И2У (или НОРД-И1У) преобразует частоту вращения турбинки преобразователя в последовательные электрические импульсы, частота которых пропорциональна частоте вращения турбинки. Электрические импульсы от датчика поступают на вход блока;

3. Блок НОРД-Э3М или блок ВЕГА-03 пересчитывает импульсы, поступающие от магнитоиндукционного датчика в единицы объема, накапливает их и преобразует в показания отсчетного устройства, импульсно-кодовый сигнал и с носителем в виде замыкающего контакта.

Длина линии связи, соединяющая датчик НОРД-И2У (или НОРД-И1У) с блоком НОРД-Э3М или ВЕГА-03 не более 500 метров.

Преобразователь расхода МИГ совместно с датчиком НОРД-И2У (или НОРД-И1У) предназначен для установки во взрывоопасных зонах помещений и наружных установок.
Степень защиты счетчика газа турбинного МИГ от внешних воздействий - IP65 по ГОСТ 14254-96( МЭК 529--89). Исполнение счетчика по взрывозащите согласно ГОСТ Р 51330.0-99 - взрывозащищенное, маркировка взрывозащиты 1ЕxdIIBT4, установлен во взрывоопасной зоне.
Датчик НОРД имеет взрывозащищенное исполнение, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
Блок ВЕГА-03 и блок НОРД-Э3М - изделия общего назначения и предназначены для установки вне взрывоопасных зон.
