Наименование:
СТАНДАРТ-АЛ

Тип:
Пробоотборник автоматический с функцией ручного обора

ТУ:
ТУ 3667-002-60231190-2011

Краткое тех. описание:
Предназначен для отбора проб в автоматическом режиме товарной нефти и нефтепродуктов, транспортируемой по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм

Цена СТАНДАРТ-АЛ:
Уточняйте по телефону или через обратную связь.

Пробоотборник автоматический с функцией ручного обора СТАНДАРТ-АЛ

Область применения

Пробоотборник СТАНДАРТ -АЛ автоматический с функцией ручного обора ТУ 3667-002-60231190-2011 предназначен для отбора проб в автоматическом режиме товарной нефти и нефтепродуктов, транспортируемой по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа. ГОСТ 2517-2012.

Эксплуатационное назначение пробоотборника Стандарт-АЛ— оперативный контроль качества перекачиваемой нефти и нефтепродуктов.

Функциональное назначение изделия — ручной и автоматический отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.

Пробоотборник СТАНДАРТ -АЛ автоматический с функцией ручного обора имеют следующее обозначение:

1. Пробоотборник ручной СТАНДАРТ -Р ТУ 3667-002-60231190-2011;

2. Пробоотборник автоматический СТАНДАРТ -А ТУ 3667-002-60231190-2011;

3. Пробоотборник СТАНДАРТ -АЛ автоматический с функцией ручного обора ТУ 3667-002-60231190-2011».

Характеристики отбираемых продуктов:
Наименование показателя Показатели
Объемная доля содержания воды, не более ,%  до 2
Кинематическая вязкость, м2/с, не более 300*10-6
Температура, ºС от +5 до +90
Массовая доля механических примесей, не более,%  0,15
Массовая доля сернистых соединений, не более% 3,5
Массовая доля содержания парафина, не более, % 7
Концентрация хлористых солей, г/л, не более 30
массовая доля содержания воды, %, не более  98
Давление в трубопроводе, МПа от 0,2 до 6,3
Содержание свободного газа не допускается.
Окружающая среда:
Пробоотборник автоматический СТАНДАРТ -АЛ:
Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69, для работы при температуре ,ºС.    от +5 до +45 о С;
Блок программного управления БПУ-А:
температура, °С    от +5 до +40 о С;
относительная влажность воздуха при температуре +35 °С, %, не более 80
атмосферное давление, кПа 86…106

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника и блока программного управления БПУ-А при окружающей температуре от -60 до +50 о С .

Технические характеристики автоматического пробоотборника СТАНДАРТ -АЛ:
Рабочее давление (PN), МПа от 0,2 до 6,3
Диаметр трубопровода на месте установки (DN), мм. (стандарт) 50
при установке пробоотборника на условный диаметр трубопровода (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. в комплекте поставляется устройство пробозаборное щелевого типа или устройство пробозаборное трубчатого типа ЗОНД
Нормативный документ ГОСТ 2517-2012
Объем дозы пробы отбираемой автоматическим пробоотборником, см3 от 1 до 20
Минимальное число точечных проб, должно быть, не менее 300
Объем пробы, вмещающейся в баллон, см3 3000

По заказу потребителя допускается изготовление и поставка баллонов пробоотборников 4000 см3, баллонов пробоотборников 5000 см3, баллонов пробоотборников 6000 см3, баллонов пробоотборников 6000 см3 и др.

По заказу потребителя допускается изготовление и поставка баллонов пробоотборников из стали 12Х18Н10Т, баллонов пробоотборников из ст. 09Г2С, баллонов пробоотборников из ст. 13ХФА.

Параметры электрического питания:
Электрическое питание Показатель Параметр
Пробоотборник
Стандарт АЛ
Род тока переменный, трехфазный
Напряжение, В 242...253/418...323
Частота, Гц 50±1
Потребляемая мощность, не более, Вт 25
Блок программного управления БПУ- А Род тока переменный, однофазный
Напряжение, В 242...253
Частота, Гц 50±1
Потребляемая мощность, ВА , не более, Вт 10
Микропереключатель путевой МПВ-1 Номинальное напряжение питания, В 8,2
Выходной ток с недемпфированным генератором, не более, мА 2,2
Выходной ток с демпфированным генератором, не более, мА 1
Собственная емкость датчика, не менее, нФ 30

Изделие имеет взрывобезопасный уровень с видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и маркировку взрывозащиты 1ЕxdIIBT4 по ГОСТ Р 51330.0-99 и предназначено для применения во взрывоопасных зонах помещений и наружных установок по классификации ПУЭ «Правила устройства электроустановок», глава 7.3 «Электроустановки во взрывоопасных зонах».

Степень защиты взрывонепроницаемой оболочки изделия от проникновения воды, пыли и посторонних вредных частиц по ГОСТ 14254-96 - IP 67.

Средства взрывозащиты изделий изображены в конструкторской документации на изделие, исполнение по взрывозашите согласно ГОСТ Р 51330.0-99.
Наименование изделия Исполнение по взрывозащите
Пробоотборник СТАНДАРТ -АЛ автоматический с функцией ручного обора Взрывозащищенное, маркировка взрывозащиты IExdIIBT4
Электропривод ЭПВ-1 Взрывозащищенное, маркировка взрывозащиты IExdIIBT4
Микропереключатель путевой МПВ-1 Взрывозащищенное, маркировка взрывозащиты IExdIIBT4
Блок программного управления БПУ-А Общепромышленное, установлен вне взрывоопасной зоны
Устройство пробозаборное щелевого типа Не имеет электрических цепей, установлен во взрывоопасной зоне
Устройство пробозаборное трубчатого типа ЗОНД Не имеет электрических цепей, установлен во взрывоопасной зоне
Смеситель потока КРОНА - ВИХРЬ Не имеет электрических цепей, установлен во взрывоопасной зоне
Баллон Не имеет электрических цепей, установлен во взрывоопасной зоне
Пробоотборник СТАНДАРТ-АЛ комплектность поставки, габаритные размеры, масса:
Отбираемый продукт Комплектующие Кол, шт Размеры, мм/ Масса, кг., не более СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ Возможна поставка отдельных состовляющих пробоотборника
нефть и нефтепродукты
из трубопровода
Автоматический пробоотборник СТАНДАРТ-АЛ (DN 50)
(пробоотборник: дозатор, клапан-манипулятор, , электропривод ЭПВ-1, микропереключатель путевой МПВ-1)
1 580х300х610 33 стандартная комплектация
пробоотборника 1СТАНДАРТ-АЛ
поставляется по заказу потребителя
Блок программного управления БПУ-А 1 190х206х113 1,5 поставляется по заказу потребителя
Баллон (по умолчанию 3000 см3) 2 190х190х220 1,5 поставляется по заказу потребителя
Комплект монтажных частей 1 175х110 8 поставляется по заказу потребителя
Комплект ЗИП 1     поставляется по заказу потребителя
нефть, нефтепродукты
и другая жидкость
из трубопровода
Смеситель потока КРОНА-ВИХРЬ
(DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное щелевого типа
(DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной трубкой
(DN 80, 100 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя трубками
(DN 150, 200, 250, 300, 350, 400 мм.)
1 см. таблицу поставляется по заказу потребителя поставляется по заказу потребителя
Автоматический пробоотборник СТАНДАРТ -АЛ имеет следующее обозначение:

Автоматический пробоотборник СТАНДАРТ -АЛ, ТУ 3667-002-60231190-2011, где
Автоматический пробоотборник СТАНДАРТ-АЛ — наименование изделия;
по умолчанию исполнение изделия на условный диаметр DN 50 мм.
ТУ 3667-002-60231190-2011 - номер ТУ.

«Автоматический пробоотборник СТАНДАРТ -АЛ-150 ТУ 3667-002-60231190-2011, где
Автоматический пробоотборник СТАНДАРТ -АЛ — наименование изделия;
150 - исполнение изделия на условный диаметр DN, мм.;
ТУ 3667-002-60231190-2011 - номер ТУ.

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:

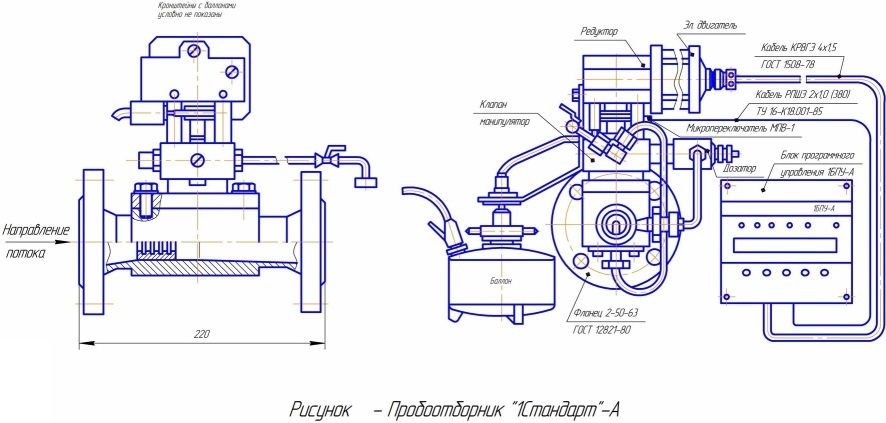

Изделия конструктивно состоят из пробоотборника, электропривода ЭПВ-1, микропереключателя путевого МПВ-1. Устройство изделий схематично приведено на рис. 4, 5 приложения А. Общий вид пробоотборника для ручного отбора проб «1СТАНДАРТ»-Р приведен на рис. 6 приложения А.
Конструктивно электропривод ЭПВ-1 представляет собой электродвигатель общепромышленного назначения серии ДАТ-75, заключенный во взрывонепроницаемую оболочку. Диаметр выходного вала электродвигателя должен быть в пределах допуска [Ø8f9(-0,049-0,013)].
Электропривод ЭПВ-1 состоит из рубашки 1, крышки 2 и муфты 3, являющейся кабельным вводом с эластичным уплотнительным кольцом 4, поджимаемый штуцером 5 через коническую шайбу 6. Штуцер 5 фиксируется от само отвинчивания контргайкой 7. В крышке 2 оболочки запрессована втулка 8. Крышка 2, рубашка 1 и муфта 3 стянуты между собой шпильками 9 с гайками 10 и пружинными шайбами 11. Герметизация оболочки осуществляется резиновыми кольцами.
Для присоединения кабеля внутри оболочки размещена клеммная колодка 12.
В кабельном вводе имеется зажимное устройство кабеля 13 предотвращающее воздействие механической нагрузки на него.
Микропереключатель путевой МПВ-1 состоит из корпуса 1, в котором размещен датчик индуктивный ВК-4, залитый автогерметиком -прокладкой. В корпусе 1 в водном отделении оболочки ввинчены проходные клеммы 7. Вводное отделение с проводом 3 залито автогерметиком -прокладкой, а провод в свою очередь зафиксирован зажимным устройством, в состав которого входит планка 5 и хомут 6.
Корпус 1 соединен с плоской крышкой 2 заклепками 8.
Пробоотборники СТАНДАРТ -Р (далее пробоотборник Р) и СТАНДАРТ -А (далее пробоотборник А) выполнены на базе диспергаторов по ГОСТ 2517-2012 для обводной линии DN 50мм.
Пробоотборники СТАНДАРТ -АЛ (далее пробоотборник АЛ) в автоматическом режиме работают следующим образом.
На передней панели БПУ- А установить необходимые показатели режима автоматического включения пробоотборника и нажать на кнопку «СТАРТ».
Электропривод ЭПВ-1, при подаче на него электрического питания, через редуктор вращает шаровой кран клапана-манипулятора. При этом, шаровой кран сообщает пробозаборную трубку диспергатора с дозатором и дозы пробы из диспергатора давлением в трубопроводе вытесняется в дозатор. При дальнейшем вращении шаровой кран перекрывает сообщение дозатора с диспергатором и сообщает полость дозатора с баллоном, в который и перемещается доза пробы. В момент совмещения шипа на кулачке с рабочей поверхностью датчика индуктивного ВК, входящего в состав микропереключателя путевого МПВ-1, электропривод ЭПВ-1 отключается. Цикл закончен.
При последующих включениях электропривода циклы повторяются до наполнения баллона необходимым количеством пробы, после чего пробоотборник автоматически отключается.
После замены баллона необходимо снова произвести запуск.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

Взрывозащищенность изделия обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 и достигается за счет заключения электрических частей электропривода ЭПВ-1 и микропереключателя путевого МПВ-1 во взрывонепроницаемую оболочку, которая выдерживает давление взрыва и исключает передачу взрыва в окружающую взравоопасную среду.
В чертежах средств взрывозащиты электропривода ЭПВ-1 и микропереключателя путевого МПВ-1 показано сопряжение деталей, обеспечивающих взрывозащиту.
Эти сопряжения обозначены словом «ВЗРЫВ» с указанием допустимых по ГОСТ Р 51330.1 параметров взрывозащиты: максимальной ширины и максимальной длины щели, шероховатости поверхности прилегания. Механические повреждения и окраска этих поверхностей не допускается.
В водном устройстве электропривода ЭПВ-1 соединительный кабель РПШЭ 2х1,0 (380) ТУ 16-К18.001 уплотняется резиновым кольцом, размеры которого приведены в чертеже средств взрывозащиты. Вводное устройство снабжено зажимным устройством, предотвращающим механическое воздействие на кабель.
Взрывонепроницаемость вводного отделения оболочки микропереключателя путевого МПВ-1 в месте прохода провода обеспечивается в соответствии с ГОСТ Р 51330.1 заполнением затвердевающим материалом герметик (Виксинт). В конструкции предусмотрено зажимное устройство провода, предотвращающее воздействие на него механической нагрузки.
В конструкции электропривода ЭПВ-1 предусмотрены, выполненные по ГОСТ 21130, заземляющие зажимы, которые обозначены рельефными условными знаками заземления.
Гайки шпилек, крепящие детали со взрывозащитными поверхностями, токоведущие и заземляющие зажимы предохранены от самоотвинчивания применением пружинных шайб. Гайки шпилек размещены так, чтобы доступ к ним был возможен посредством торцевого ключа.
Температура наружных частей оболочек не превышает 135°С, что допускается для электрооборудования температурного класса Т4.
На съемной муфте электропривода ЭПВ-1 имеются таблички с предупредительной надписью «Открывать, отключив от сети» и маркировка взрывозащиты 1ЕxdIIBT4.
