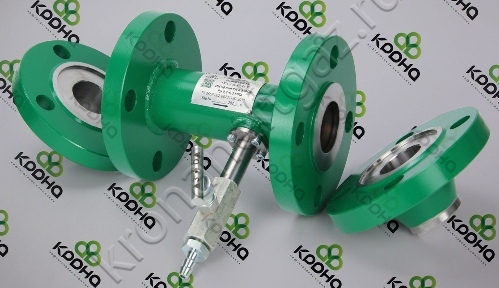

Пробоотборник ручной СТАНДАРТ-Р
Область применения
Пробоотборники ручные и автоматические СТАНДАРТ ТУ 3667-002-60231190-2011
предназначены для отбора, проб товарной нефти и нефтепродуктов, транспортируемой
по трубопроводам с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200,
250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2
до 6,3 МПа. ГОСТ 2517-2012.
Эксплуатационное назначение пробоотборника жидкости — оперативный контроль
качества перекачиваемой нефти и нефтепродуктов.
Функциональное назначение изделия — ручной и автоматический отбор пробы из
трубопроводов для определения качества перекачиваемого продукта аналитическим
путем в лабораторных условиях.
Пробоотборники ручные и автоматические СТАНДАРТ имеют следующее обозначение:
1.Пробоотборник ручной СТАНДАРТ-Р ТУ 3667-002-60231190-2011;
2.Пробоотборник автоматический СТАНДАРТ-А ТУ 3667-002-60231190-2011;
3.Пробоотборник автоматический + совмещенный с ручным отбором проб СТАНДАРТ-АЛ
ТУ 3667-002-60231190-2011.
Характеристики отбираемых продуктов:
| Наименование показателя |
Показатели |
| Объемная доля содержания воды, не более ,% |
до 2 |
| Кинематическая вязкость, м2/с, не более |
300*10-6 |
| Температура, ºС |
от +5 до +90 |
| Массовая доля механических примесей, не более,% |
0,15 |
| Массовая доля сернистых соединений, не более% |
3,5 |
| Массовая доля содержания парафина, не более, % |
7 |
| Концентрация хлористых солей, г/л, не более |
30 |
| массовая доля содержания воды, %, не более |
98 |
| Давление в трубопроводе, МПа |
от 0,2 до 6,3 |
| Содержание свободного газа не допускается. |
Окружающая среда:
| Пробоотборник ручной СТАНДАРТ -Р: |
| Климатическое исполнение — УХЛ 4.2 по ГОСТ 15150-69, для работы
при температуре ,ºС.> |
от +5 до +45 о С; |
✔По заказу потребителя допускается изготовление и поставка термошкафа с
электрообогревом для установки пробоотборника при окружающей температуре от -60
до +50 о С .
Технические характеристики пробоотборника ручного СТАНДАРТ-Р:
| Рабочее давление (PN), МПа |
от 0,2 до 6,3 |
| Диаметр трубопровода на месте установки (DN), мм. (стандарт) |
50 |
| при установке пробоотборника на условный диаметр
трубопровода (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400,
500, 600, 700, 800, 1000, 1200 мм. в комплекте поставляется
устройство пробозаборное щелевого типа или устройство пробозаборное
трубчатого типа ЗОНД |
| Нормативный документ |
ГОСТ 2517-2012 |
✔По заказу потребителя допускается изготовление и поставка баллонов 3000,
4000 см3, 5000 см3, 6000,7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из
стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
Изделие не имеет электрических цепей и может быть установлен во взрывоопасной
зоне.
Средства взрывозащиты изделий изображены в конструкторской документации на
изделие, исполнение по взрывозашите согласно ГОСТ Р 51330.0-99.
| Наименование изделия |
Исполнение по взрывозащите |
| Пробоотборник автоматический СТАНДАРТ-Р |
Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Устройство пробозаборное щелевого типа |
Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Устройство пробозаборное трубчатого типа ЗОНД |
Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Смеситель потока КРОНА-ВИХРЬ |
Не имеет электрических цепей, установлен во взрывоопасной зоне |
| Баллон |
Не имеет электрических цепей, установлен во взрывоопасной зоне |
Пробоотборник ручной СТАНДАРТ-Р комплектность поставки, габаритные размеры,
масса:
| Отбираемый продукт |
Комплектующие |
Кол, шт |
Размеры, мм/ |
Масса, кг., не более |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
Возможна поставка отдельных состовляющих пробоотборника |
нефть, нефтепродукты
и другая жидкость
из трубопровода |
Ручной пробоотборник СТАНДАРТ-Р
(DN 50)
(пробоотборник: диспергатор, клапан) |
1 |
220х180х175 |
20 |
пробоотборник ручной СТАНДАРТ-Р |
поставляется по заказу потребителя |
| Комплект монтажных частей |
1 |
175х110 |
8 |
поставляется по заказу потребителя |
| Комплект ЗИП |
1 |
|
|
поставляется по заказу потребителя |
Смеситель потока КРОНА-ВИХРЬ
(DN 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700,
800, 900, 1000 мм.) |
1 |
см. таблицу |
поставляется по заказу потребителя |
поставляется по заказу потребителя |
устройство пробозаборное щелевого типа
(DN 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600,
700, 800, 1000, 1200 мм.) |
1 |
см. таблицу |
поставляется по заказу потребителя |
поставляется по заказу потребителя |
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с одной
трубкой
(DN 80, 100 мм.) |
1 |
см. таблицу |
поставляется по заказу потребителя |
поставляется по заказу потребителя |
ИЛИ устройство пробозаборное трубчатого типа ЗОНД с тремя
трубками
(DN 150, 200, 250, 300, 350, 400 мм.) |
1 |
см. таблицу |
поставляется по заказу потребителя |
поставляется по заказу потребителя |
Ручной пробоотборник СТАНДАРТ-Р имеет следующее обозначение:
Ручной пробоотборник СТАНДАРТ -Р, ТУ 3667-002-60231190-2011, где
Ручной пробоотборник СТАНДАРТ -Р — наименование изделия;
по умолчанию исполнение изделия на условный диаметр DN 50 мм.
ТУ 3667-002-60231190-2011 - номер ТУ.
Ручной пробоотборник СТАНДАРТ-Р-100 ТУ 3667-002-60231190-2011, где
Ручной пробоотборник СТАНДАРТ -Р — наименование изделия;
100 - исполнение изделия на условный диаметр DN, мм.;
ТУ 3667-002-60231190-2011 - номер ТУ.

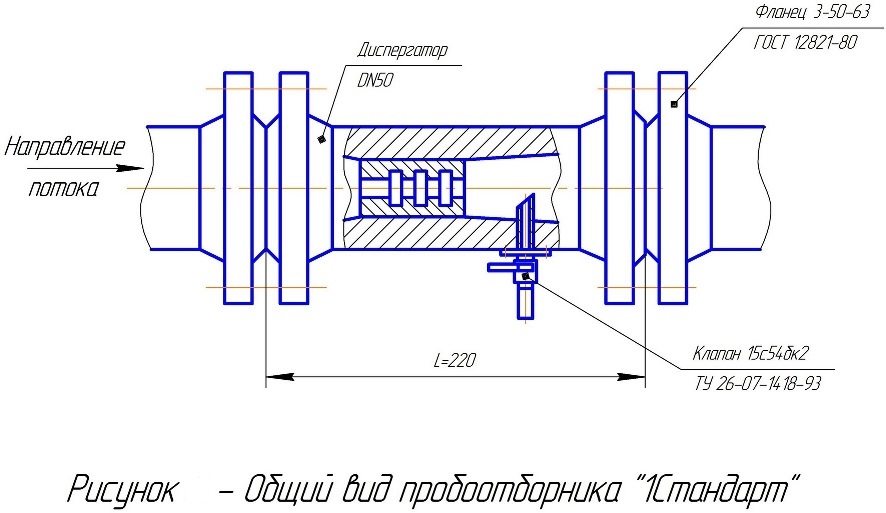

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:
Пробоотборник СТАНДАРТ -Р выполнен на базе диспергатора по ГОСТ 2517-2012 для
обводной линии DN 50мм.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Пробоотборник ручной СТАНДАРТ-Р не имеет электрических цепей и может быть
установлен во взрывоопасной зоне.
|
