ППЖР-01

Тип:
Пробоотборник перекачиваемой жидкости

ТУ:
ТУ 4318-020-60231190-2011

Краткое тех. описание:
Предназначены для оперативного ручного отбора пробы из трубопровода с давлением до 4,0 МПа, по которому перекачивается технологическая жидкость с целью анализа ее состава в лабораторных условиях

Цена ППЖР-01:
Уточняйте по телефону или через обратную связь.

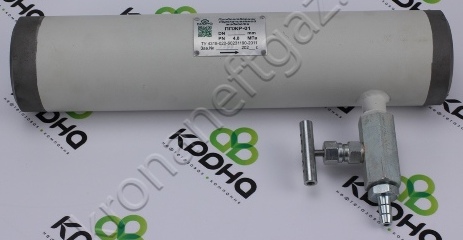

Пробоотборник перекачиваемой жидкости ППЖР-01

Область применения

Пробоотборники ППЖР-01 - ручной пробоотборник предназначены для оперативного ручного отбора пробы из трубопровода с давлением до 4,0 МПа, по которому перекачивается технологическая жидкость с целью анализа ее состава в лабораторных условиях. Пробоотборники ППЖР-01 разработаны в соответствии с требованиями ГОСТ 2517-2012.

Область применения пробоотборника ППЖР -01:
Область применения пробоотборника ППЖР -01:
- жидкость (жидкое смешивание);
- жидкость (жидкая дисперсия);
- газ (смешивание жидкого газа);
- теплопередача;
- термическая гомогенизация.

По умолчанию материальное исполнение сталь 09Г2С.

По требованию заказчика материальное исполнение возможно из ст.20, ст.09Г2С, ст.12Х18Н10Т, ст.13ХФА и другие.

По требованию заказчика возможно изготовление с условным диаметром Ду 50, 80, 100, 150.

По требованию заказчика допускается изготовление пробоотборника ППЖР-01 с другими условными диаметрами и другой длинны.

По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .

Технические характеристики пробоотборника ППЖР -01 Ду-80 Ру-4,0МПа:
№ п/п Наименование характеристики Параметр
1 Максимальное рабочее давление, МПа (возможно другое давление по желанию заказчика) 4,0
2 Расход жидкости, м3/час (указано для ППЖР-01 на Ду-80)  2,0 ÷ 24,0
3 Характеристика отбираемой жидкости:
3.1 максимальное давление, МПа (возможно другое давление по желанию заказчика) 4,0
3.2 температура, °С (указано для стандартной комплектации) от + 4 до + 90
3.3 кинематическая вязкость, м2/с  до 120х10-6
3.4 массовая доля содержания механических примесей, %  до 5
3.5 массовая доля содержания воды (для случая применения на обводненной нефти), %  до 98
4 Рабочие условия эксплуатации:
4.1 температура окружающей среды, °С (указано для стандартной комплектации)  от - 50 до + 60
4.2 относительная влажность воздуха до 100% при температуре + 40°С и более низких температурах, с конденсацией влаги по ГОСТ Р 52931 группа Д2
4.3 группа исполнения по виброустойчивости по ГОСТ Р 52931  группа N2
5 Масса, кг. (указано для ППЖР-01 на Ду-80)  не более 30
6 Средний срок службы, лет  не менее 20

Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

Длина (стандартная) пробоотборника ППЖР-01 в соответствии с условным диаметром:
№ п/п Маркировка пробоотборника Условный диаметр, Ду, мм* Длинна без ответных фланцев, ± 5мм*
1 Пробоотборник ППЖР -01, Ду-50  50   472
2 Пробоотборник ППЖР -01, Ду-80  80   684
3 Пробоотборник ППЖР -01, Ду-100  100   708
4 Пробоотборник ППЖР -01, Ду-150  150   700

 По желанию заказчика пробоотборник ППЖР -01 изготовливается с другими условными диаметрами и другой длинны.

Пробоотборники ППЖР -01 имеют следующее обозначение:

УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ Пробоотборника ППЖР-01:

1. Контролируемый поток жидкости, состоящий из нескольких расслоенных по сечению трубопровода компонентов (например, вода внизу, а нефть или нефтепродукт –сверху), поступает через входной присоединительный фланец (поз.5) и переход (поз. 4) в корпус (поз. 3). В корпусе установлены направляющие потока. Перемешивание компонентов контролируемой жидкости достигается применением нескольких направляющих потока.

2. Пробоотборники ППЖР-01 производят однородную смесь или дисперсию в ламинарном, переходном или турбулентном режиме потока.

3. Принципы работы пробоотборника:
- радиальные вихри;
- деление потока;
- реверс сдвига.

4. Направляющие потока и корпус пробоотборника ППЖР-01 представляет собой неразборную сварную конструкцию. Поток жидкости, проходя через все направляющие потока, превращается на выходе в однородную смесь, где располагается пробозаборная трубка (поз.2). Наружная часть пробозаборной трубки соединена с запорным устройством (поз. 6).

5. Через выходной присоединительный фланец (поз. 5) жидкость поступает в технологический трубопровод. Конструкция пробоотборника позволяет применять его на трубопроводах с относительно малыми скоростями потока и с повышенной вязкостью жидкости.

ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

Пробоотборник перекачиваемой жидкости ППЖР-01 не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

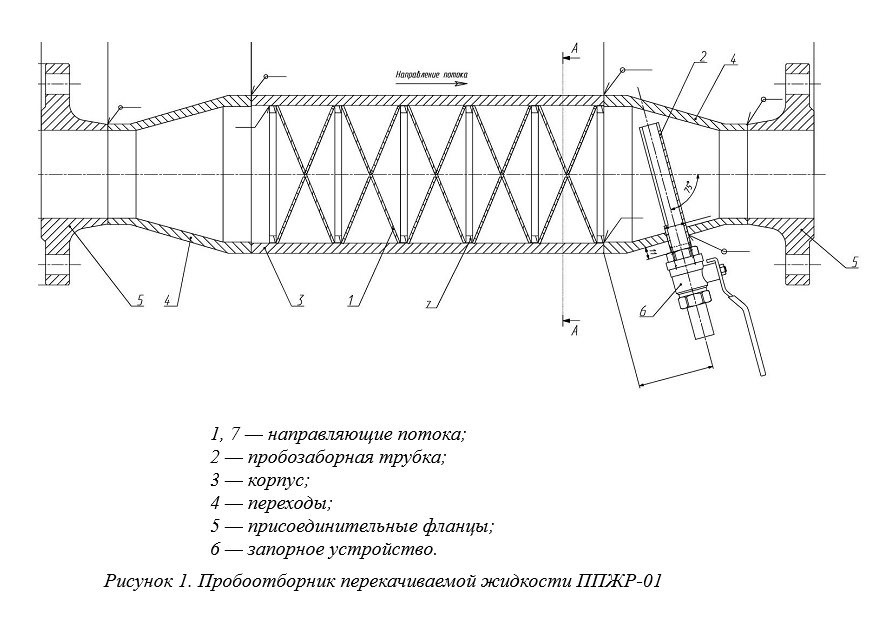

«Пробоотборник ППЖР -01 -80 ТУ 4318-020-60231190-2011», где
ППЖР-01 — пробоотборник перекачиваемой жидкости,
80 - условный диаметр Ду80,
ТУ 4318-020-60231190-2011 — номер настоящих ТУ.

Заказать ППЖР-01 Пробоотборник перекачиваемой жидкости

Тел.(4812)386407, 386663, 387597. Факс(4812)385745
