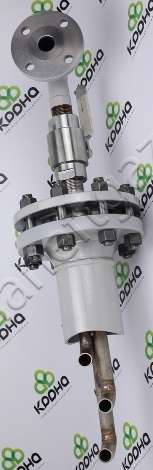

Пробоотборники для газа
Область применения
Устройство отбора газа (пробоотборники для газа) предназначено для отбора
проб газа, в том числе и по ГОСТ 31370-2008 из трубопровода с условным диаметром
от (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700,
800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика
допускается изготовление устройства отбора газа до 25 МПа).
✔Также, устройство отбора газа (пробоотборники для газа) является
переходником для пробоотборников ручных и автоматических СТАНДАРТ от (DN) 40,
50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200
мм. на (DN) 50 мм.
Эксплуатационное назначение устройства отбора газа (пробоотборников для газа)
— оперативный контроль качества газа.
Функциональное назначение устройство отбора газа (пробоотборники для газа) —
ручной отбор пробы из трубопроводов для определения качества перекачиваемого
продукта аналитическим путем в лабораторных условиях.
устройство отбора газа (пробоотборники для газа) имеют следующее
обозначение:
1. устройство отбора газа ТУ 3667-002-60231190-2011;
2. устройство отбора газа (с вентилем) ТУ 3667-002-60231190-2011.
Окружающая среда:
| Климатическое исполнение - в зависимости от комплектации (по
требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69 |
✔По заказу потребителя допускается изготовление и поставка термошкафа с
электрообогревом для установки пробоотборника при окружающей температуре от -60
до +50 о С .
Технические характеристики устройства отбора газа (пробоотборника для газа):
| Рабочее давление (PN), МПа |
от 0,2 до 6,3 |
| по заказу допускается изготовление пробоотборное
устройства до 25 МПа |
| Диаметр трубопровода на месте установки (DN) 40, 65,
80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000,
1200 мм. |
| Нормативный документ |
ГОСТ 31370-2008 |
✔По заказу потребителя изготовливаются и поставляются пробоотборники ПГО,
ПГО-50, ПГО-100, ПГО-400...
✔По заказу потребителя изготовливаются и поставляются пробоотборники ПГО
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА...
Изделие не имеет электрических цепей и может быть установлен во взрывоопасной
зоне.

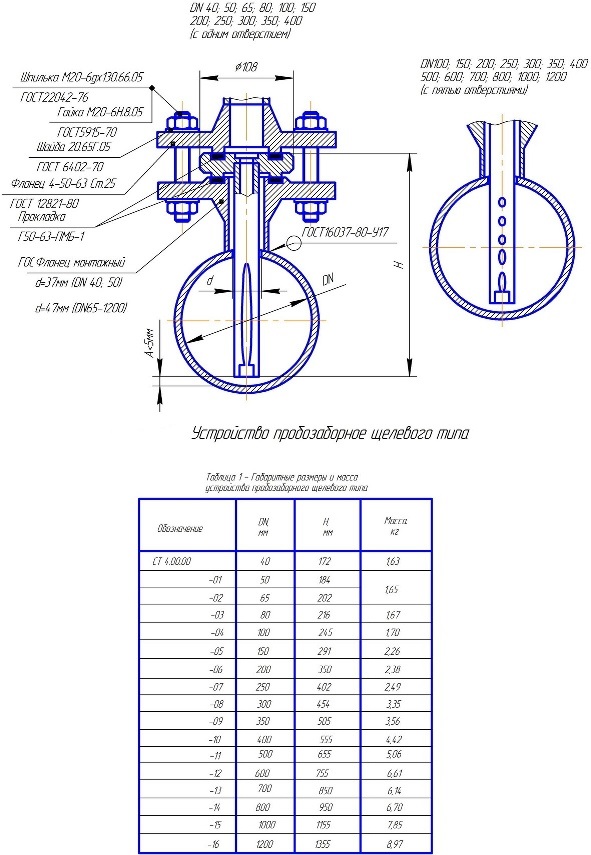

Габаритные размеры, масса устройства отбора газа (пробоотборника для газа):
| Обозначение |
Диаметр условного прохода, DN, мм. |
Высота зонда, Н, мм. |
Высота монтажного фланца, L1, мм. |
| устройство отбора газа - 40 |
40 |
172 |
111 |
| устройство отбора газа - 50 |
50 |
184 |
114 |
| устройство отбора газа - 65 |
65 |
202 |
117 |
| устройство отбора газа - 80 |
80 |
216 |
117 |
| устройство отбора газа - 100 |
100 |
245 |
125 |
| устройство отбора газа - 150 |
150 |
291 |
121 |
| устройство отбора газа - 200 |
200 |
350 |
130 |
| устройство отбора газа - 250 |
250 |
402 |
132 |
| устройство отбора газа - 300 |
300 |
454 |
135 |
| устройство отбора газа - 350 |
350 |
505 |
135 |
| устройство отбора газа - 400 |
400 |
555 |
133 |
| устройство отбора газа - 500 |
500 |
655 |
133 |
| устройство отбора газа - 600 |
600 |
755 |
133 |
| устройство отбора газа - 700 |
700 |
850 |
128 |
| устройство отбора газа - 800 |
800 |
950 |
128 |
| устройство отбора газа - 1000 |
1000 |
1155 |
133 |
| устройство отбора газа - 1200 |
1200 |
1355 |
133 |
Устройство отбора газа (пробоотборники для газа) имеет следующее
обозначение:
«Устройство пробозаборное (для газа) — 250», ТУ 3667-002-60231190-2011, где
Устройство пробозаборное (для газа) - наименование изделия;
250 — условный диаметр DN, мм;
ТУ 3667-002-60231190-2011 - номер ТУ.
Материальное исполнение:
фланцы пробозаборного устройства - сталь 09Г2С;
пробозаборная трубка - сталь 12Х18Н10Т.
✔По заказу потребителя допускается изготовление и поставка пробоотборное
устройства щелевого типа
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других.
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ Устройства отбора газа (пробоотборника для
газа):
Оперативный контроль качества газа.
Ручной отбор пробы из трубопроводов для определения качества перекачиваемого
продукта аналитическим путем в лабораторных условиях.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Устройство отбора газа (пробоотборник для газа) не имеет электрических цепей
и может быть установлен во взрывоопасной зоне.
|
