Пробозаборное устройство щелевое ЩПУ
Область применения
Устройство пробозаборное щелевого типа ЩПУ предназначено для отбора проб
товарной нефти и нефтепродуктов из трубопровода с условным диаметром (DN) от 40,
50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200
мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика допускается
изготовление пробозаборного устройства до 25 МПа) по ГОСТ 2517-2012.
Эксплуатационное назначение пробоотборного устройства — оперативный контроль
качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей.
Функциональное назначение пробозаборного устройства — ручной отбор пробы из
трубопроводов для определения качества перекачиваемого продукта аналитическим
путем в лабораторных условиях.
Пробозаборное устройство щелевого типа ЩПУ имеют следующее обозначение:
1. Пробозаборное устройство щелевого типа ЩПУ ТУ 3667-002-60231190-2011;
2. Пробозаборное устройство щелевого типа ЩПУ с вентилем ТУ
3667-002-60231190-2011.
Окружающая среда:
| Климатическое исполнение - в зависимости от комплектации (по
требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69 |

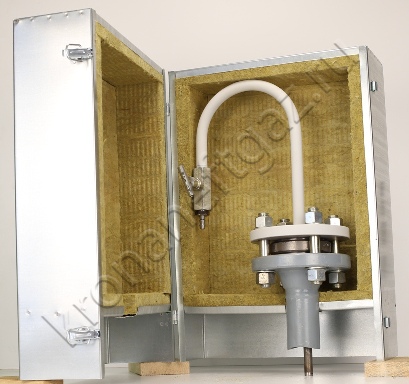

✔По заказу потребителя допускается изготовление и поставка термошкафа с
электрообогревом для установки пробоотборника при окружающей температуре от -60
до +50 о С .
Технические характеристики пробозаборного устройства ЩПУ (ПУЩТ):
| Рабочее давление (PN), МПа |
от 0,2 до 6,3 |
| по заказу допускается изготовление пробоотборного
устройства до 25 МПа |
| Диаметр трубопровода на месте установки (DN) 40, 65,
80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000,
1200 мм. |
| Нормативный документ |
ГОСТ 2517-2012 |
✔По заказу потребителя допускается изготовление и поставка баллонов 3000,
4000 см3, 5000 см3, 6000,7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из
стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
Пробоотборное устройство не имеет электрических цепей и может быть установлен
во взрывоопасной зоне.

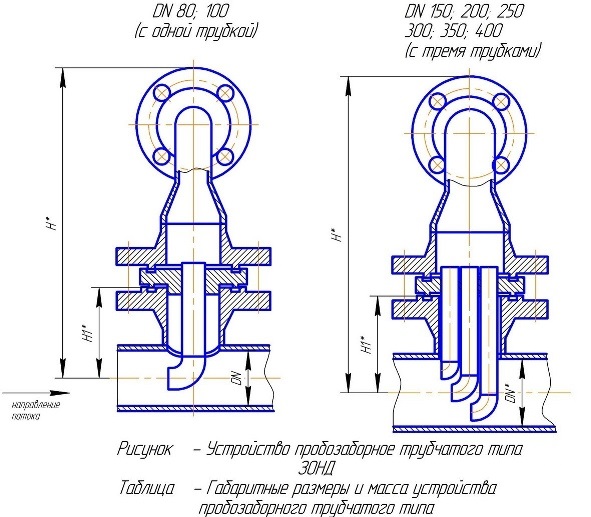

Габаритные размеры, масса пробозаборного устройства щелевого типа:
| Обозначение |
Диаметр условного прохода, DN, мм. |
Высота зонда, Н, мм. |
Высота монтажного фланца, L1, мм. |
Площадь входного поперечного сечения, S, мм² |
Масса кг, не боле |
| с одним (1) отв. |
с пятью (5) отв. |
масса изделия, кг. |
масса изделия с комплектом монтажных частей |
| Устройство пробоотборное щелевого типа - 40 |
40 |
172 |
111 |
66,7 |
- |
1,63 |
14,6 |
| Устройство пробоотборное щелевого типа - 50 |
50 |
184 |
114 |
89,3 |
- |
1,65 |
14,66 |
| Устройство пробоотборное щелевого типа - 65 |
65 |
202 |
117 |
126,9 |
- |
1,65 |
14,68 |
| Устройство пробоотборное щелевого типа - 80 |
80 |
216 |
117 |
156,3 |
- |
1,67 |
14,72 |
| Устройство пробоотборное щелевого типа - 100 |
100 |
245 |
125 |
194,7 |
150,8 |
1,7 |
14,82 |
| Устройство пробоотборное щелевого типа - 150 |
150 |
291 |
121 |
303,1 |
215,3 |
2,26 |
15,91 |
| Устройство пробоотборное щелевого типа - 200 |
200 |
350 |
130 |
428,8 |
284,9 |
2,38 |
16,21 |
| Устройство пробоотборное щелевого типа - 250 |
250 |
402 |
132 |
536,4 |
350,2 |
2,49 |
16,45 |
| Устройство пробоотборное щелевого типа - 300 |
300 |
454 |
135 |
645,5 |
413,1 |
3,35 |
18,18 |
| Устройство пробозаборное щелевого типа - 350 |
350 |
505 |
135 |
752,5 |
473,8 |
3,56 |
18,61 |
| Устройство пробозаборное щелевого типа - 400 |
400 |
555 |
133 |
839,8 |
530,3 |
4,42 |
20,32 |
| Устройство пробозаборное щелевого типа - 500 |
500 |
655 |
133 |
- |
673,3 |
5,06 |
21,59 |
| Устройство пробозаборное щелевого типа - 600 |
600 |
755 |
133 |
- |
791,4 |
5,61 |
22,7 |
| Устройство пробозаборное щелевого типа - 700 |
700 |
850 |
128 |
- |
911,2 |
6,14 |
23,72 |
| Устройство пробозаборное щелевого типа - 800 |
800 |
950 |
128 |
- |
1286,7 |
6,7 |
24,8 |
| Устройство пробозаборное щелевого типа - 1000 |
1000 |
1155 |
133 |
- |
1298 |
7,85 |
27,17 |
| Устройство пробозаборное щелевого типа - 1200 |
1200 |
1355 |
133 |
- |
1552,6 |
8,97 |
29,41 |
Устройство пробозаборное щелевого типа с вентилем - имеет следующее
обозначение:
«Устройство пробозаборное щелевого типа с вентилем - 300», ТУ
3667-002-60231190-2011, где
Устройство пробозаборное щелевого типа - наименование изделия;
300 — условный диаметр DN, мм;
ТУ 3667-002-60231190-2011 - номер ТУ.
Материальное исполнение:
пробоотборное устройство - сталь 09Г2С;
пробоотборная трубка - сталь 12Х18Н10Т.
✔По заказу потребителя допускается изготовление и поставка пробозаборного
устройства щелевого типа
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других.
✔По заказу потребителя допускается изготовление и поставка термошкафа с
электрообогревом для установки пробоотборника при окружающей температуре от -60
до +50 о С .
✔По заказу потребителя допускается изготовление и поставка баллонов 3000,
4000 см3, 5000 см3, 6000, 7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из
стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:
Оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также
других жидкостей.
Ручной отбор пробы из трубопроводов для определения качества перекачиваемого
продукта аналитическим путем в лабораторных условиях.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Пробозаборное устройство ЩПУ (ПУЩТ) не имеет электрических цепей и может быть
установлен во взрывоопасной зоне.
|
