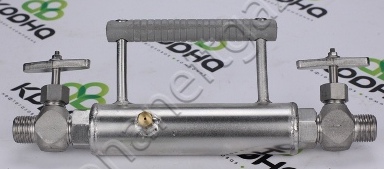

Пробоотборники ПГО
Назначение пробоотборника ПГО
Пробоотборники ПГО для газа предназначены для отбора проб сжиженных
углеводородных газов (СУГ) (ГОСТ 14921-78).
Область применения
Пробоотборники ПГО применяются для отбора углеводородных газов, находящихся
под избыточным давлением собственных паров из стационарных емкостей
(цилиндрических, шаровых, железнодорожных цистерн, баллонов, пробоотборных
устройств, а также из трубопроводов при
перекачке газов путем продувки его сжиженным газом).
Эксплуатационное назначение пробоотборников ПГО — Пробоотборники используются
для отбора проб сжиженных углеводородных газов (СУГ), микропримесей (общей серы,
сероводорода, влаги и др.), углеводородного состава сжиженных газов.
Функциональное назначение пробоотборников ПГО — ручной отбор пробы газов для
определения качества перекачиваемого продукта аналитическим путем в лабораторных
условиях.
Пробоотборники ПГО имеют следующее обозначение:
1. Пробоотборники ПГО-400 ТУ 4318-024-60231190-2011;
Окружающая среда:
| Климатическое исполнение - в зависимости от комплектации (по
требованию заказчика) УХЛ 4.2 по ГОСТ 15150-69 |
✔По заказу потребителя допускается изготовление и поставка термошкафа с
электрообогревом для установки пробоотборника при окружающей температуре от -60
до +50 о С .
Технические характеристики Пробоотбоника ПГО:
| Рабочее давление (PN), МПа |
5,0 |
| Давление на испытании (PN), МПа |
6,0 |
| Материал пробоотборника |
нержавеющая сталь |
| Резьба присоединительная |
G1/2˝ ГОСТ 6357-81 |
| Герметичность |
Утечка не допускается |
| Температура для отбора проб, °С |
-35…+80 |
✔По заказу потребителя допускается изготовление и поставка пробоотборников
ПГО из стали ст. 09Г2С, ст. 13ХФА и др.
Пробоотборник ПГО не имеет электрических цепей и может быть установлен во
взрывоопасной зоне.
Варианты исполнения пробоотборников ПГО:
| Обозначение |
Рабочий объём, см3 |
| Пробоотборник ПГО - 50 |
60 |
| Пробоотборник ПГО - 100 |
110 |
| Пробоотборник ПГО - 400 |
500 |
| Пробоотборник ПГО - 1000 |
1000 |
| Пробоотборник ПГО - 2000 |
2000 |
| Пробоотборник ПГО - 3000 |
3000 |
| Пробоотборник ПГО - 5000 |
4000 |
Пробоотборник ПГО - имеет следующее обозначение:
Пробоотборник ПГО-400 КРОНА ТУ 4318-024-60231190-2011, где
Пробоотборник ПГО КРОНА - наименование изделия;
400 — условный диаметр DN, мм;
ТУ 4318-024-60231190-2011 - номер ТУ.
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ ПРОБООТБОРНИКА ПГО:
Оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также
других жидкостей.
Ручной отбор пробы из трубопроводов для определения качества перекачиваемого
продукта аналитическим путем в лабораторных условиях.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Пробоотборник ПГО не имеет электрических цепей и может быть установлен во
взрывоопасной зоне.
|
