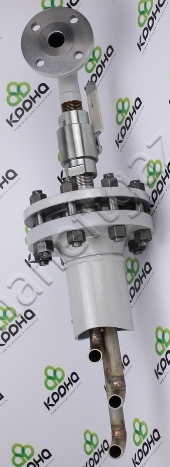

Устройство трубчатое пробозаборное ЗОНД
Область применения устройство пробозаборное трубчатое,
ЗОНД, устройство трубчатое
Устройство трубчатое пробозаборное типа ЗОНД предназначено для отбора проб
товарной нефти и нефтепродуктов из трубопровода с условным диаметром (DN) от 80,
100, 150, 200, 250, 300, 350, 400 мм. и давлением (PN) от 0,2 до 6,3 МПа (по
заказу заказчика допускается изготовление пробозаборного устройства до 25 МПа)
по ГОСТ 2517-2012.
✔Также, Устройство трубчатое пробозаборное типа ЗОНД является переходником
для пробоотборников ручного и автоматического типа например «1СТАНДАРТ».ЗОНД,
устройство трубчатое
Эксплуатационное назначение устройства отборного — оперативный контроль
качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей.ЗОНД,
устройство трубчатое
Функциональное назначение изделия ЗОНД — ручной отбор пробы из трубопроводов
для определения качества перекачиваемого продукта аналитическим путем в
лабораторных условиях.
Устройство трубчатое пробозаборное типа ЗОНД имеют следующее
обозначение:
1. Устройство трубчатое пробозаборное типа ЗОНД ТУ 3667-002-60231190-2011; устройство
пробозаборное трубчатое, ЗОНД, устройство трубчатое, ЗОНД, устройство трубчатое
2. Устройство трубчатое пробозаборное типа ЗОНД (с вентилем) ТУ
3667-002-60231190-2011.
Окружающая среда:
| Климатическое исполнение - в зависимости от комплектации (по
требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69 |
✔По заказу потребителя допускается изготовление и поставка термошкафа с
электрообогревом для установки пробоотборника при окружающей температуре от -60
до +50 о С .
Технические характеристики устройства трубчатого пробозаборного типа ЗОНД:
| Рабочее давление (PN), МПа |
от 0,2 до 6,3 |
| по заказу допускается изготовление пробозаборного
устройства до 25 МПа |
| Диаметр трубопровода на месте установки (DN) 40, 65,
80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000,
1200 мм. |
| Нормативный документ |
ГОСТ 2517-2012 |
✔По заказу потребителя допускается изготовление и поставка баллонов 3000,
4000 см3, 5000 см3, 6000, 7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из
стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
✔Изделие не имеет электрических цепей и может быть установлен во
взрывоопасной зоне.

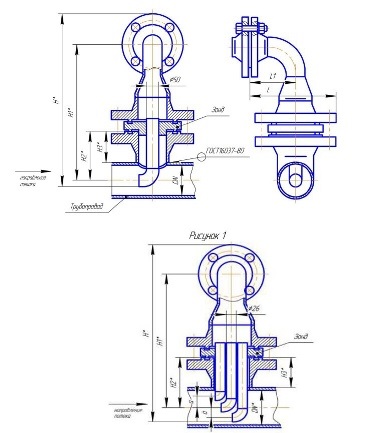

Габаритные размеры, масса пробозаборного устройства трубчатого типа:
Обозначение
устройства
пробозаборного
трубчатого типа |
Рисунок,
№ |
Условный проход DN, мм. |
PN, МПа |
Размеры, мм. |
Площадь поперечного сечения, мм2 |
Масса зонда, кг. |
Масса устройства, кг. |
| a |
H |
H1 |
H2 |
H3 |
L |
L1 |
| ЗОНД-80-4,0 |
1 |
80 |
4 |
− |
472 |
363 |
130 |
84 |
222 |
125 |
1963 |
3,96 |
20,21 |
| ЗОНД-100-4,0 |
1 |
100 |
4 |
− |
481 |
372 |
139 |
84 |
222 |
125 |
1963 |
4,01 |
20,23 |
| ЗОНД-150-4,0 |
2 |
150 |
4 |
48 |
592 |
448 |
175 |
94 |
260 |
125 |
1592 |
6,986 |
39,52 |
| ЗОНД-200-4,0 |
2 |
200 |
4 |
66 |
640 |
478 |
205 |
94 |
260 |
125 |
1592 |
7,18 |
39,61 |
| ЗОНД-250-4,0 |
2 |
250 |
4 |
83 |
684 |
505 |
232 |
94 |
260 |
125 |
1592 |
7,373 |
39,76 |
| ЗОНД-300-4,0 |
2 |
300 |
4 |
100 |
727 |
531 |
258 |
94 |
260 |
125 |
1592 |
7,522 |
39,88 |
| ЗОНД-350-4,0 |
2 |
350 |
4 |
116 |
771 |
558 |
284 |
94 |
260 |
125 |
1592 |
7,732 |
40,01 |
| ЗОНД-400-4,0 |
2 |
400 |
4 |
131 |
804 |
577 |
304 |
94 |
260 |
125 |
1592 |
7,808 |
40,01 |
| ЗОНД-80-6,3 |
1 |
80 |
6,3 |
− |
514 |
398 |
147 |
101 |
230 |
147 |
1963 |
4,04 |
31,02 |
| ЗОНД-100-6,3 |
1 |
100 |
6,3 |
− |
523 |
407 |
156 |
101 |
230 |
147 |
1963 |
4,08 |
31,03 |
| ЗОНД-150-6,3 |
2 |
150 |
6,3 |
48 |
660 |
508 |
205 |
124 |
295 |
147 |
1592 |
7,07 |
60,02 |
| ЗОНД-200-6,3 |
2 |
200 |
6,3 |
66 |
706 |
538 |
235 |
124 |
295 |
147 |
1592 |
7,265 |
60,11 |
| ЗОНД-250-6,3 |
2 |
250 |
6,3 |
83 |
752 |
565 |
262 |
124 |
295 |
147 |
1592 |
7,438 |
60,25 |
| ЗОНД-300-6,3 |
2 |
300 |
6,3 |
100 |
795 |
591 |
288 |
124 |
295 |
147 |
1592 |
7,607 |
60,39 |
| ЗОНД-350-6,3 |
2 |
350 |
6,3 |
116 |
837 |
617 |
314 |
124 |
295 |
147 |
1592 |
7,773 |
60,54 |
| ЗОНД-400-6,3 |
2 |
400 |
6,3 |
131 |
876 |
641 |
338 |
124 |
295 |
147 |
1592 |
7,928 |
60,68 |
Устройство трубчатое пробозаборное типа ЗОНД имеет следующее обозначение:
«Устройство трубчатое пробозаборное типа ЗОНД-200-4,0», ТУ 3667
-002-60231190-2011, где
Устройство трубчатое пробозаборное типа ЗОНД - наименование изделия;
200 — условный диаметр DN, мм;
4,0 — давление PN, МПа;
ТУ 3667-002-60231190-2011 - номер ТУ.
Материальное исполнение:
пробозаборное устройство - сталь 09Г2С;
пробозаборная трубка - сталь 12Х18Н10Т.
✔По заказу потребителя допускается изготовление и поставка устройства
трубчатого пробозаборного типа ЗОНД
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других.
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:
Оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также
других жидкостей.
Ручной отбор пробы из трубопроводов для определения качества перекачиваемого
продукта аналитическим путем в лабораторных условиях.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Устройство трубчатое пробозаборное типа ЗОНД не имеет электрических цепей и
может быть установлен во взрывоопасной зоне.
|
