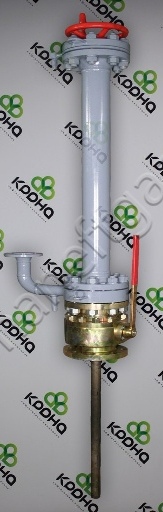

Устройство пробозаборное щелевого типа с лубрикатором ЩПУ
Область применения
Устройство пробозаборное щелевого типа с лубрикатором предназначено для
отбора проб сырой и товарной нефти и представляет собой механизм выдвижной с
внутренним расположением ходовой резьбы привода вращения с пробозаборной трубкой
с пятью щелевыми отверстиями или с одним щелевым отверстием по ГОСТ 2517-2012, с
расположением патрубка технологической линии отбора пробы нефти как слева
относительно оси патрубка, так и справа (л или п). Пробозаборное
устройство, пробоотборное устройство, ЩПУ, Пробозаборное устройство щелевое
Устройство пробозаборное щелевого типа с лубрикатором предназначено для
механизированного снятия и установки пробозаборной трубки (ГОСТ 2517-2012) при
выполнении профилактических работ по очистке и осмотру пробозабороной трубки без
остановки процесса транспортирования нефти по трубопроводу.
Основные характеристики ЩПУ с лубрикатором:
| Наименование показателя |
Показатели |
| Давление рабочей среды, МПа |
6,3 (по заказу 12МПа, 25МПа) |
| Температура, 0С |
от -60 до +90 |
| Плотность, кг/м3 |
от 750 до 990 |
| Кинематическая вязкость, м2/с |
(от 1 до 100)*10 |
| Массовая доля механических примесей, не более, % |
0,05 |
| Массовая доля сернистых соединений, % |
до 3,5 |
| Массовая доля содержания парафина, % |
до 7,0 |
| Содержание солей, не более, мг/л |
5000 |
| Остаточное наличие свободного газа, не более% |
1 |
| Механические примеси в виде волокнистых материалов |
не допускается |
Устройство пробозаборное щелевого типа с лубрикатором предназначено для
применения во взрывоопасных зонах помещений и наружных установок по
классификации ПУЭ «Правила устройства электроустановок», глава 7.3
«Электроустановки во взрывоопасных зонах»
Климатические исполнение устройства пробозаборного щелевого типа с
лубрикатором УХЛ 1 по ГОСТ 15150-69, для работы в интервале температур
окружающей среды от -60ºС до +60ºС и относительной влажности (95±3)% при
температуре 35ºС.
Пример условного обозначения при заказе:
Устройство пробозаборное щелевого типа с лубрикатором - наименование
изделия
ЩПУ-300-6,3 (л или п)
ЩПУ – пробозаборное устройство щелевого типа с лубрикатором
300 — условный проход, мм;
6,3 — давление, МПа;
Л или П – левое или правое расположение патрубка.
ТУ 3667-002-60231190-2011 - номер настоящих ТУ.
Габаритные размеры пробозаборного устройства щелевого типа с лубрикатором
| Обозначение |
Кол-во щелевых
отверстий, /шт./ |
Диаметр условного
прохода, /DN, мм/ |
Размеры, /мм./ |
Масса, /кг./ |
Обороты штурвала |
| D |
H |
H1 |
H2 |
d трубки |
| ЩПУ-300-6,3 (л или п) |
5 |
300 |
325 |
1490 |
1802 |
1020 |
35 |
284 |
142 |
| ЩПУ-350-6,3 (л или п) |
350 |
377 |
1542 |
1905 |
1072 |
285 |
152 |
| ЩПУ-400-6,3 (л или п) |
400 |
426 |
1591 |
2004 |
1121 |
41 |
286 |
162 |
| ЩПУ-500-6,3 (л или п) |
500 |
530 |
1693 |
2208 |
1223 |
182 |
| ЩПУ-600-6,3 (л или п) |
600 |
630 |
1793 |
2408 |
1323 |
288 |
202 |
| ЩПУ-700-6,3 (л или п) |
700 |
720 |
1888 |
2598 |
1418 |
290 |
222 |
| ЩПУ-800-6,3 (л или п) |
800 |
820 |
1988 |
2798 |
1518 |
49 |
295 |
242 |
| ЩПУ-900-6,3 (л или п) |
900 |
920 |
2088 |
2898 |
1618 |
262 |
| ЩПУ-1000-6,3 (л или п) |
1000 |
1020 |
2188 |
3198 |
1718 |
297 |
276 |
| ЩПУ-1200-6,3 (л или п) |
1200 |
1220 |
2315 |
3525 |
1845 |
301 |
322 |
| ЩПУ-100-6,3-1 (л или п) |
1 |
100 |
114 |
1286 |
1391 |
816 |
25 |
279 |
251 |
| ЩПУ-150-6,3-1 (л или п) |
150 |
168 |
1336 |
1494 |
866 |
31 |
280 |
276 |
| ЩПУ-200-6,3-1 (л или п) |
200 |
220 |
1388 |
1598 |
918 |
33 |
282 |
188 |
| -ЩПУ-250-6,3-1 (л или п) |
250 |
273 |
1438 |
1698 |
968 |
280 |
218 |
| ЩПУ-300-6,3-1 (л или п) |
300 |
325 |
1490 |
1802 |
1020 |
39 |
284 |
142 |
| ЩПУ-350-6,3-1 (л или п) |
350 |
377 |
1542 |
1905 |
1072 |
285 |
152 |
| ЩПУ-400-6,3-1 (л или п) |
400 |
426 |
1591 |
2004 |
1121 |
41 |
286 |
162 |
| ЩПУ-500-6,3-1 (л или п) |
500 |
530 |
1693 |
2208 |
1223 |
182 |
| ЩПУ-600-6,3-1 (л или п) |
600 |
630 |
1793 |
2408 |
1323 |
288 |
202 |
| ЩПУ-700-6,3-1 (л или п) |
700 |
720 |
1888 |
2598 |
1418 |
290 |
222 |
| ЩПУ-800-6,3-1 (л или п) |
800 |
820 |
1988 |
2798 |
1518 |
49 |
295 |
242 |
| ЩПУ-900-6,3-1 (л или п) |
900 |
920 |
2088 |
2898 |
1618 |
262 |
| ЩПУ-1000-6,3-1 (л или п) |
1000 |
1020 |
2188 |
3198 |
1718 |
297 |
282 |
| ЩПУ-1200-6,3-1 (л или п) |
1200 |
1220 |
2388 |
3598 |
1918 |
301 |
322 |
Материал исполнения:
пробозаборное устройство сталь 09Г2С, пробозаборная трубка сталь 12Х18Н10Т.
(По требованию заказчика возможно другое материальное и конструктивное
исполнение.)
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:
Устройство пробозаборное щелевого типа с лубрикатором (приложении А, рис.
1,2) конструктивно состоит из трубки пробозаборной 9 (по ГОСТ 2517-85), муфты 2,
задвижки 5, корпуса 4, штурвала 1с предохранительной муфтой, опоры 8, крышки 10,
проставки 11.
В рабочем положении пробозаборная трубка 9 полностью опущена в трубопровод до
упора в стенку трубопровода и клапан перекрывает отверстие в муфте 2. Нефть
через щели в пробозаборной трубке 9 поступает в муфту 2 и через патрубок с
фланцем 7 — в технологический трубопровод отбора проб нефти.
Направляющая-ограничитель в опоре 8 уменьшает прогиб пробозаборной трубки 9 при
воздействии на ее скоростной напор потока нефти в трубопроводе.
Задвижка 5 служит для закрытия отверстия в трубопроводе.
Опора 8 предназначена для монтажа/установки выдвижного механизма на трубопровод.
При вращении штурвала 1 с встроенной в него предохранительной муфтой
пробозаборная трубка 9 поднимается внутрь корпуса 4 или опускается в
трубопровод.
Преобразование вращательного движения штурвала в поступательное движение
пробозаборной трубки выполняют резьба на корпусе 4, крышка 10, ходовой винт и
направляющие.
|
