Устройство ввода химреагентов КЛАРНЕТ-КРОНА

Область применения

Устройство ввода «Кларнет» «КРОНА» предназначенное для монтажа на установке «Гидроочистки/депарафинизации дизельного топлива» (ГО/ДП ДТ) и смешения потоков перед АВО (аппарат воздушного охлаждения) для удаления солей аммония отлагающихся в трубках АВО.

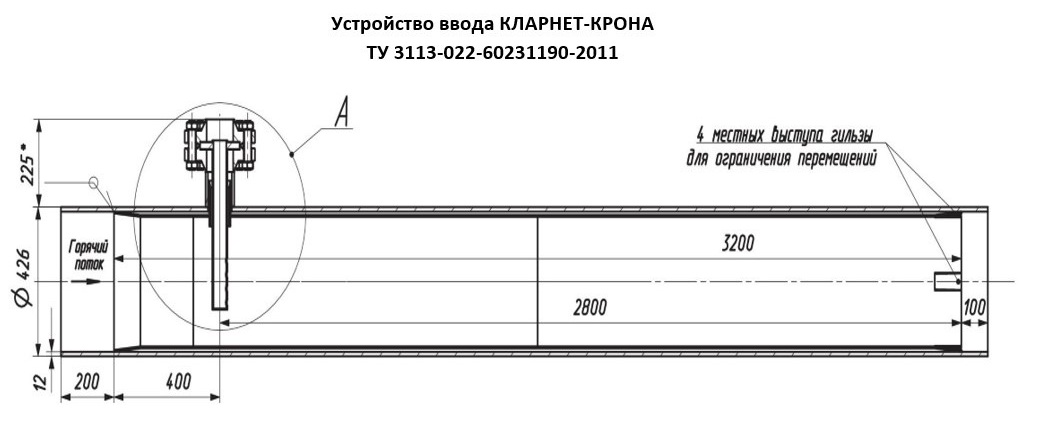

Устройство ввода «кларнет» разработано таким образом, что выходные отверстия расположены внутри полости оси трубопровода горячего потока.

Климатические условия эксплуатации:
- в летнее время максимальная температура воздуха +400С;
- в зимнее время максимальная температура воздуха от - 490С (средняя температура наиболее холодной пятидневки - 370С).

«Устройство ввода «КЛАРНЕТ-КРОНА», ТУ 3113-022-60231190-2011 », где
Устройство ввода «КЛАРНЕТ-КРОНА»— наименование изделия;
ТУ 3113-022-60231190-2011— номер настоящих ТУ.

Данное устройство применяется на установке «Гидроочистки/депарафинизации дизельного топлива» (ГО/ДП ДТ).
Внутри устройства происходит смешение двух потоков:
-горячий поток (верхний продукт; например, углеводороды);
-холодный поток (например, питательная вода).
Характеристики потоков указаны в таблице 1.
Смешение потоков происходит перед АВО (аппарат воздушного охлаждения) для удаления солей аммония отлагающихся в трубках АВО.

Меры безопасности.
Устройство не является источником опасных и вредных факторов.
Безопасность при эксплуатации устройства обеспечивается его конструкцией при условии соблюдения потребителем требований ГОСТ 12.2.003, ПБ-03-585, настоящих технических условий.
Работы по погрузке и разгрузке устройства должны выполняться в соответствии с требованиями ГОСТ 12.3.009.
Для обеспечения безопасности труда, облегчения управления производственными процессами с целью быстрого определения содержимого наносят опознавательную окраску и предупреждающие знаки на устройство в соответствии с ГОСТ 14202.

Монтаж.
Перед проведением работ трубопровод должен быть освобожден от нефти, конденсата и газа, продут паром или инертным газом. Температура трубопровода должна быть не выше 30 °C.
Участок трубопровода должен быть отключен задвижками и заглушками от других трубопроводов, аппаратов и оборудования.
Перед началом сварки или газовой резки должна проводиться проверка воздуха на загазованность. Объемная доля газа в воздухе не должна превышать 20% нижнего предела воспламеняемости или ПДК продукта. Пробы должны отбираться в наиболее плохо вентилируемых местах.
Сварочные работы должны выполнять сварщики или операторы сварки, которые аттестованы.
Должен быть обеспечен свободный доступ к сварным швам для обнаружения несоответствий, установления причин возникновения дефектов и возможности их устранения.
Сварка устройства производится в соответствии с технологической документацией.
Отклонение от перпендикулярности обработанного под сварку торца трубы относительно образующей не должно быть более:
0,5 мм - для DN до 65 мм;
1,0 мм - для DN свыше 65 до 100 мм;
1,5 мм - для DN свыше 100 до 500 мм, где DN — условный проход.
Подготовленные под сварку кромки труб и других элементов, а также прилегающие к ним участки по внутренней и наружной поверхностям шириной не менее 20 мм должны быть очищены от ржавчины и загрязнений до металлического блеска и обезжирены.
Сборка стыков труб под сварку должна производиться с использованием центровочных приспособлений, обеспечивающих требуемую соосность труб и равномерный зазор по всей окружности стыка, а также с помощью прихваток или привариваемых на расстоянии 50 - 70 мм от торца труб временных технологических креплений. Технологические крепления должны быть изготовлены из стали того же класса, что и свариваемые трубы.
