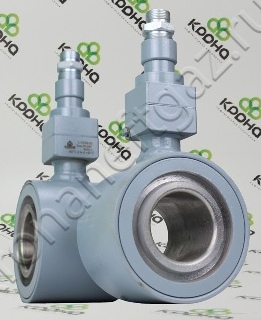

Сигнализатор положения индукционный СПИ-01
Область применения
Сигнализатор положения индукционный СПИ-01 (в дальнейшем — сигнализатор)
предназначен для контроля положения скребка через устье скважины при очистке от
парафина фонтанных, компрессорных и оборудованных погружными электронасосами
нефтяных скважин.
Эксплуатационное назначение сигнализатора СПИ-01 — выдача сигнала, в момент
прохождения через него скребка, на станцию управления «ЦИКЛ» установки
депарафинизации УДС-1М.
Рабочая среда — нефть, вода, газ «природный».
Основные характеристики сигнализатора СПИ-01:
| Наименование показателя |
Показатели |
| Максимальное давление рабочей среды, МПа, не более |
16 |
| Максимальная температура рабочей среды, ºС, не более |
70 |
| Кратковременное (в течение одного часа один раз в месяц)
повышение температуры рабочей среды до, ºС |
120 |
| Рабочее напряжение, В |
6,3 ± 0,2 |
| Потребляемый ток при рабочем напряжении переменного тока
частотой 50 Гц, мА |
35 ± 5 |
| Потребляемый ток при рабочем напряжении переменного тока
частотой 50 Гц при введенном в катушку сердечника из стали Ст 3,
мА |
15 ± 3 |
| Активное сопротивление катушки, Ом, не более |
75 |
Климатическое исполнение — УХЛ1 по ГОСТ 15150-69, но для работы при
температуре от минус 60 до плюс 45ºС и верхнем значении относительной влажности
100% при температуре 25ºС.
Пример условного обозначения при заказе:
«Сигнализатор положения индукционный 1СПИ-01 УХЛ1, ТУ
4218-015-60231190-2011»
Габаритные размеры сигнализатора 1 СПИ-01:
| Длина, мм., не более |
300 |
| Ширина, мм., не более |
140 |
| Высота, мм., не более |
110 |
| Номинальный внутренний диаметр сигнализатора , мм., не более |
63 |
| Масса сигнализатора, кг., на более |
8,0 |
Сигнализатор имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты
«взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99(МЭК 600079-1-98) и
маркировку взрывозащиты 1ЕxdIIBT3 по ГОСТ Р 51330.0-99 (МЭК 600079-0-98) и
предназначен для применения во взрывоопасных зонах помещений и наружных
установок по классификации ПУЭ «Правила устройства электроустановок»,
«Электроустановки во взрывоопасных зонах» ,глава 7.3 и другими нормативными
документами, регламентирующими применение электрооборудования во взрывоопасных
зонах.
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:
Сигнализатор (см. рисунок 1) состоит из катушки 2, расположенной на втулке 3
из немагнитной металлической трубы, заключенной во взрывонепроницаемый корпус 1
и вводного устройства 4, через который осуществляется подключение сигнализатора
к станции управления «ЦИКЛ».
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ.
Взрывозащищенность сигнализатора обеспечивается видом взрывозащиты
«взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99(МЭК 600079-1-98).

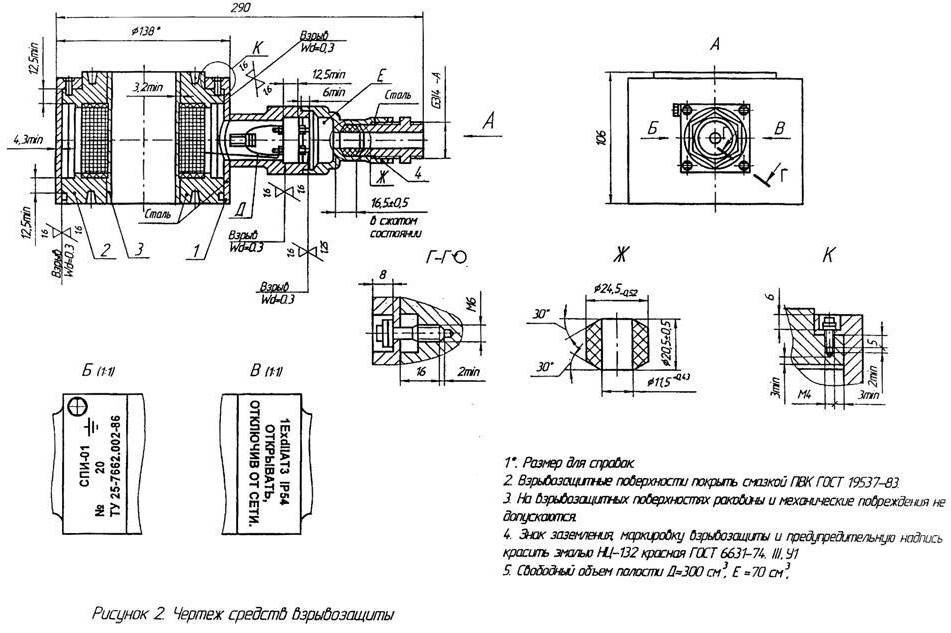

На чертеже взрывозащиты (рисунок 2) словом «Взрыв» обозначены все
взрывонепроницаемые соединения и места прилегания взрывозащитных уплотнений к
деталям оболочки. Приведены параметры взрывонепроницаемых соединений, а также
другие соединения и размеры, которые обеспечивают взрывонепроницаемость и
взрывоустойчивость оболочки и должны соблюдаться при эксплуатации и ремонте
изделия. Показаны средства, способствующие сохранению взрывозащищенности изделия
при эксплуатации: средства защиты против коррозии, от самоотвинчивания
(пружинные шайбы, контргайка), предупредительные надписи.
Температура поверхности взрывонепроницаемой оболочки не превышает температуры
окружающей среды.
Сигнализатор имеет высокую степень механической прочности.
На корпусе сигнализатора имеется маркировка взрывозащиты 1ЕxdIIBT3,
степень защиты IP54. На крышке надпись «Открывать, отключив
от сети» .
 |
