2ВВН1-3М


Сделать заказ >>>

 Поиск в каталоге:

2ВВН1-3М Насос вакуумный водокольцевой / Вакуумное оборудование / Каталог продукции
  • Описание
  • Технические данные
Наименование:
2ВВН1-3М

Тип:
Насос вакуумный водокольцевой

ТУ:
ТУ 3648-015-00218526-2000

Краткое тех. описание:


Цена 2ВВН1-3М:
Уточняйте по телефону или через обратную связь.

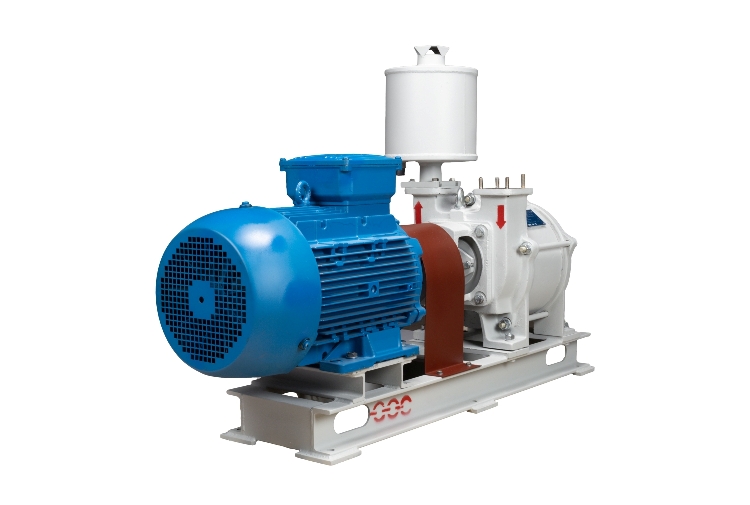

Насос вакуумный водокольцевой 2ВВН1-3М

Описание водокольцевого вакуумного насоса 2ВВН1-3М(Н)

Водокольцевой вакуумный насос 2ВВН1-3М(Н) производительностью 3,5 м3/мин при начальном давлении 0,04МПа, предназначен для опасных производственных объектов, для создания и поддержания вакуума в диапазоне рабочих давлений от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Насосы предназначены для работы на жидкостях и малорастворимых в них газах и парах не агрессивных к материалам конструкции насоса 2ВВН1-3М(Н), не взрывопожароопасных и не токсичных. Использование водокольцевого вакуумного насоса 2ВВН1-3М(Н) для откачки водогазовых смесей допускается лишь при условии отделения и отвода основной массы воды у входа в насос. Невыполнение этого требования может привести к недопустимой перегрузке электродвигателя и разрушению рабочих органов насоса 2ВВН1-3М(Н).

Насос вакуумный водокольцевой 2ВВН1-3М(Н) изготавливается в климатическом исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических условий ТУ 3648-015-00218526-2000, разработан и изготавливается с учётом требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ 32144-2013.

Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 7,5кВт/1500 об.мин или без электродвигателя.

Состав водокольцевого вакуумного насоса 2ВВН1-3М(Н)

Водокольцевой вакуумный насос 2ВВН1-3М(Н) состоит из насоса и двигателя, установленных на общей горизонтальной раме и соединенных упругой муфтой, закрытой кожухом. Вакуумный насос 2ВВН1-3М(Н) имеет двухстороннее газораспределение, уплотнение вала осуществляется сальниками, без фонарного кольца, в нагнетательные патрубки установлены водоотделители. Для работы во взрывоопасных зонах насос 2ВВН1-3М(Н) комплектуется электродвигателем соответствующего уровня по взрывозащите.

Область применения насоса вакуумного водокольцевого 2ВВН1-3М(Н)

- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов

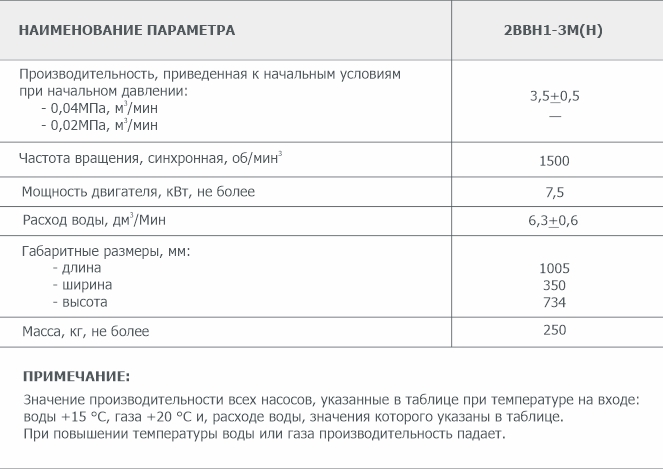

Основные параметры водокольцевого вакуумного насоса
2ВВН1-3М(Н)

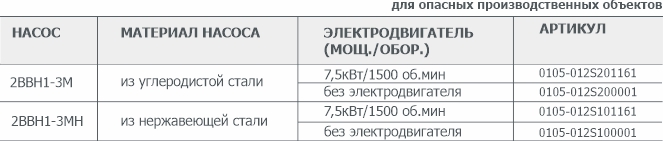

Информация для заказа водокольцевого вакуумного насоса 2ВВН1-3М(Н)




    Информация для заказа водокольцевого вакуумного насоса
    2ВВН1-3М(Н)

    Информация для заказа водокольцевого вакуумного насоса 2ВВН1-3М(Н)

Технические характеристики водокольцевого вакуумного насоса 2ВВН1-3М(Н)

Наименование параметра



Значение для насоса
2ВВН1-3М (Н)


Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин 3,5±0,5
Частота вращения, синхронная, об/мин3 1500
Мощность двигателя, кВт, не более 7,5
Расход воды, дм3/Мин 6,3±0,6
Габаритные размеры, мм:
длина 1005
ширина 350
высота 734
Масса, кг, не более 250

ПРИМЕЧАНИЕ:
Значение производительности насоса, указанного в таблице - при температуре на входе:
воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице.
При повышении температуры воды или газа производительность падает.

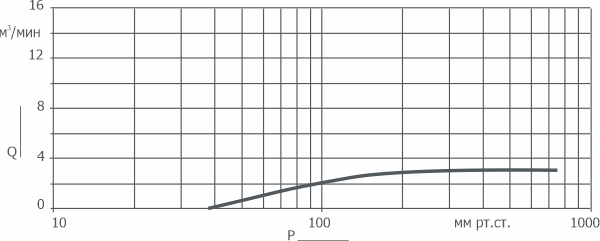

График зависимости быстроты действия от давления на входе в насос 2ВВН1-3М(Н)

График быстроты действия насоса 2ВВН1-3М
