Насос вакуумный водокольцевой 2ВВН1-25Н
 Водокольцевой вакуумный насос 2ВВН1-25(Н) производительностью 25 м3/мин
при начальном давлении 0,04МПа, предназначен для опасных производственных
объектов, для создания и поддержания вакуума в диапазоне рабочих давлений от
атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Насосы
предназначены для работы на жидкостях и малорастворимых в них газах и парах не
агрессивных к материалам конструкции насоса 2ВВН1-25(Н), не взрывопожароопасных
и не токсичных. Использование водокольцевого вакуумного насоса 2ВВН1-25(Н) для
откачки водогазовых смесей допускается лишь при условии отделения и отвода
основной массы воды у входа в насос. Невыполнение этого требования может
привести к недопустимой перегрузке электродвигателя и разрушению рабочих органов
насоса 2ВВН1-25(Н).
Насос вакуумный водокольцевой 2ВВН1-25(Н) изготавливается в климатическом
исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических
условий ТУ 3648-015-00218526-2000, разработан и изготавливается с учётом
требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ
32144-2013.
Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 55кВт/750 об.мин или без
электродвигателя.

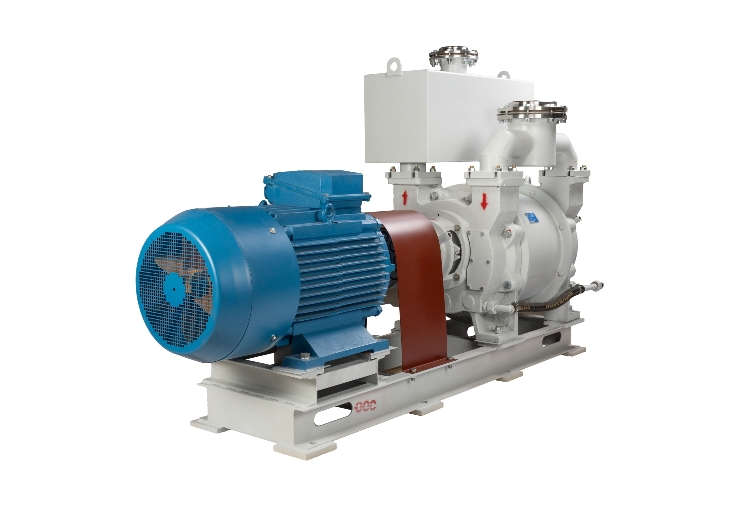

Состав водокольцевого вакуумного насоса 2ВВН1-25(Н)
Водокольцевой вакуумный насос 2ВВН1-25(Н) состоит из насоса и двигателя,
установленных на общей горизонтальной раме и соединенных упругой муфтой,
закрытой кожухом. Вакуумный насос 2ВВН1-25(Н) имеет двухстороннее
газораспределение, уплотнение вала насоса осуществляется сальниками, между
кольцами которых находится кольцо фонарное, через отверстие в фонарном кольце
подводится вода для герметизации и охлаждения сальников, в нагнетательные
патрубки установлены водоотделители.
Под окнами нагнетания насоса 2ВВН1-25(Н) расположен ряд круглых отверстий,
которые закрыты плоскими лепестковыми клапанами, крепящимися к
газораспределительным дискам. Через эти отверстия при работе насоса
автоматически выпускается газ в нагнетательную полость, как только давление в
рабочем пространстве превышает давление в нагнетательной полости. Таким образом,
исключается пережатие газа и расходование на это энергии. Доступ к лепестковым
клапанам извне для их замены осуществляется через люки в лобовинах, закрытые
фигурными крышками. Для работы во взрывоопасных зонах насос 2ВВН1-25(Н)
комплектуется электродвигателем соответствующего уровня по взрывозащите.
Область применения водокольцевого вакуумного насоса 2ВВН1-25(Н)
- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
Основные параметры водокольцевого вакуумного насоса
2ВВН1-25(Н)

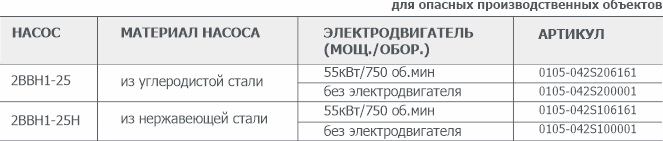

Информация для заказа водокольцевого вакуумного насоса
2ВВН1-25(Н)

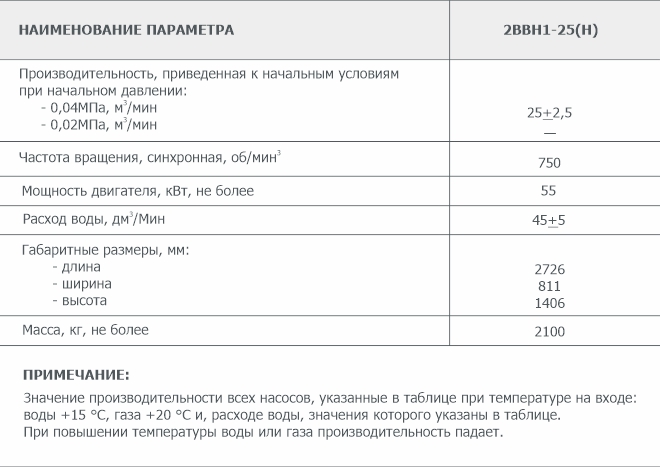

Технические характеристики водокольцевого вакуумного насоса 2ВВН1-25(Н)
Наименование параметра и размера
|
Значение для насоса
2ВВН1-25(Н)
|
| Производительность, приведенная к начальным условиям при начальном
давлении 0,04MПa, м3/мин |
25±2,5 |
| Частота вращения, синхронная, об/мин3 |
750 |
| Мощность двигателя, кВт, не более |
55 |
| Расход воды, дм3/Мин |
45±5 |
| Габаритные размеры, мм: |
|
| длина |
2726 |
| ширина |
811 |
| высота |
1406 |
| Масса, кг, не более |
2100 |
ПРИМЕЧАНИЕ:
Значение производительности насоса, указанного в таблице - при
температуре на входе:
воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в
таблице.
При повышении температуры воды или газа производительность падает.
|

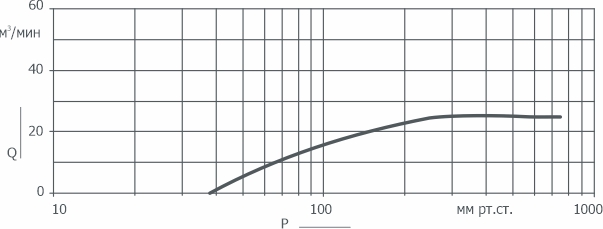

График зависимости быстроты действия от давления на входе в насос 2ВВН1-25(Н)
|
