Насос вакуумный водокольцевой 3ВВН1-12М
 Водокольцевой вакуумный насос 3ВВН1-12М(Н) производительностью 12 м3/мин
при начальном давлении 0,04МПа, предназначен для общепромышленного
использования, для создания и поддержания вакуума в диапазоне рабочих давлений
от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Использование
насоса 3ВВН1-12М(Н) для откачки водогазовых смесей допускается лишь при условии
отделения и отвода основной массы воды у входа в насос. Невыполнение этого
требования может привести к недопустимой перегрузке двигателя и разрушению
рабочих органов насоса. Водокольцевой вакуумный насос 3ВВН1-12М(Н) не
предназначен для использования на пожаровзрывоопасных производствах.
Насос вакуумный водокольцевой 3ВВН1-12М(Н) изготавливается в климатическом
исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических
условий ТУ 3648-053-00218526-2013, разработан и изготавливается с учётом
требований ГОСТ Р 52615-2006.
Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 22кВт/1000 об.мин или без
электродвигателя.

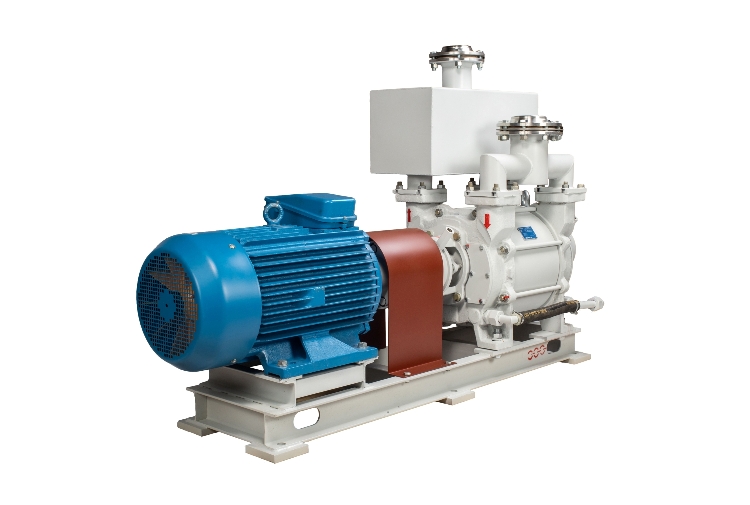

Состав водокольцевого вакуумного насоса 3ВВН1-12М(Н)
Водокольцевой вакуумный насос 3ВВН1-12М(Н) состоит из насоса и двигателя,
установленных на общей горизонтальной раме и соединенных упругой муфтой,
закрытой кожухом. Вакуумный насос 3ВВН1-12М(Н) имеет двухстороннее
газораспределение, уплотнение вала осуществляется сальниками, без фонарного
кольца, в нагнетательные патрубки установлены водоотделители. Под окнами
нагнетания насоса 3ВВН1-12М(Н) расположен ряд круглых отверстий, которые закрыты
плоскими лепестковыми клапанами, крепящимися к газораспределительным дискам.
Через эти отверстия при работе насоса автоматически выпускается газ в
нагнетательную полость, как только давление в рабочем пространстве превышает
давление в нагнетательной полости. Таким образом, исключается пережатие газа и
расходование на это энергии. Доступ к лепестковым клапанам извне для их замены
осуществляется через люки в лобовинах, закрытые фигурными крышками. Для работы
во взрывоопасных зонах насос 3ВВН1-12М(Н) комплектуется электродвигателем
соответствующего уровня по взрывозащите.
Область применения водокольцевого вакуумного насоса 3ВВН1-12М(Н)
- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
Основные параметры водокольцевого вакуумного насоса
3ВВН1-12М(Н)

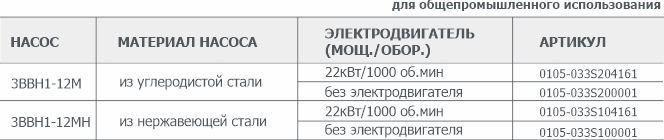

Информация для заказа водокольцевого вакуумного насоса
3ВВН1-12М(Н)

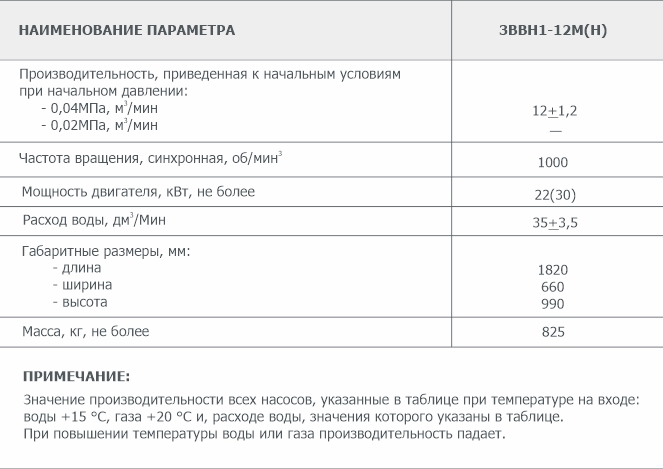

Технические характеристики водокольцевого вакуумного насоса 3ВВН1-12М(Н)
Наименование параметра
|
Значение для насоса
3ВВН1-12М(Н)
|
| Производительность, приведенная к начальным условиям при начальном
давлении 0,04MПa, м3/мин |
12±1,2 |
| Частота вращения, синхронная, об/мин3 |
1000 |
| Мощность двигателя, кВт, не более |
22 (30) |
| Расход воды, дм3/Мин |
35±3,5 |
| Габаритные размеры, мм: |
|
| длина |
1820 |
| ширина |
660 |
| высота |
990 |
| Масса, кг, не более |
825 |
ПРИМЕЧАНИЕ:
Значение производительности насоса, указанного в таблице - при
температуре на входе:
воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в
таблице.
При повышении температуры воды или газа производительность падает.
|

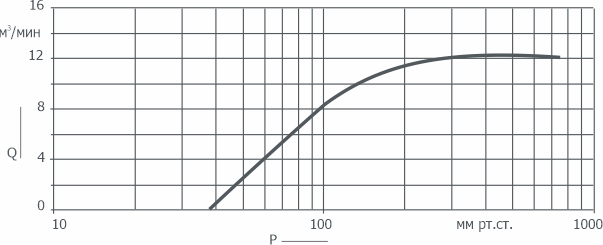

График зависимости быстроты действия от давления на входе в насос 3ВВН1-12М(Н)
|
