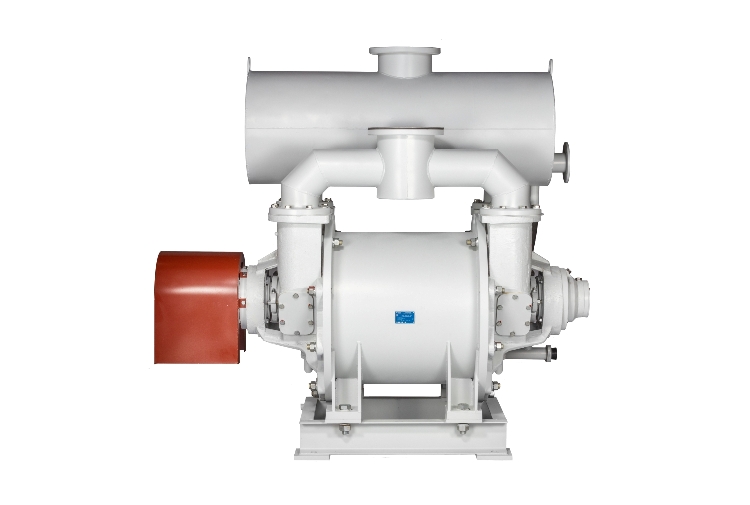

Описание водокольцевого вакуумного насоса 3ВВН2-50(Н)
Водокольцевой вакуумный насос 3ВВН2-50(Н) производительностью 45 м3/мин
при начальном давлении 0,02МПа, предназначен для общепромышленного
использования, для создания и поддержания вакуума в диапазоне рабочих давлений
от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Использование
насоса 3ВВН2-50(Н) для откачки водогазовых смесей допускается лишь при условии
отделения и отвода основной массы воды у входа в насос. Невыполнение этого
требования может привести к недопустимой перегрузке двигателя и разрушению
рабочих органов насоса. Водокольцевой вакуумный насос 3ВВН2-50(Н) не
предназначен для использования на пожаровзрывоопасных производствах.
Насос вакуумный водокольцевой 3ВВН2-50(Н) изготавливается в климатическом
исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических
условий ТУ 3648-053-00218526-2013, разработан и изготавливается с учётом
требований ГОСТ Р 52615-2006.
Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 110кВт/600 об.мин или без
электродвигателя.
Состав водокольцевого вакуумного насоса 3ВВН2-50(Н)
Водокольцевой вакуумный насос 3ВВН2-50(Н) состоит из насоса и двигателя
установленных на разных рамах, а на нагнетательные патрубки установлены
водоотделители. Вакуумный насос 3ВВН2-50(Н) имеет двухстороннее
газораспределение и дополнительный упорный подшипник, воспринимающий осевые
нагрузки на ротор насоса. Уплотнение вала насоса осуществляется сальниками,
между кольцами которых находится кольцо фонарное, через отверстие в фонарном
кольце подводится вода для герметизации и охлаждения сальников.
Под окнами нагнетания насоса 3ВВН2-50(Н) расположен ряд круглых отверстий,
которые закрыты плоскими лепестковыми клапанами, крепящимися к
газораспределительным дискам. Через эти отверстия при работе насоса
автоматически выпускается газ в нагнетательную полость, как только давление в
рабочем пространстве превышает давление в нагнетательной полости. Таким образом,
исключается пережатие газа и расходование на это энергии. Доступ к лепестковым
клапанам извне для их замены осуществляется через люки в лобовинах, закрытые
фигурными крышками. Для работы во взрывоопасных зонах насос 3ВВН2-50(Н)
комплектуется электродвигателем соответствующего уровня по взрывозащите.
Область применения водокольцевого вакуумного насоса 3ВВН2-50(Н)
- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
Основные параметры водокольцевого вакуумного насоса
3ВВН2-50(Н)

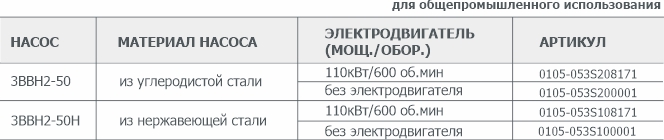

Информация для заказа водокольцевого вакуумного насоса
3ВВН2-50(Н)

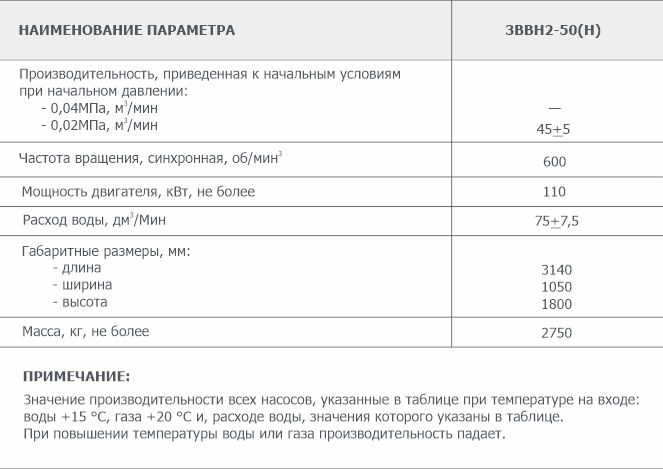

Технические характеристики водокольцевого вакуумного насоса 3ВВН2-50(Н)
Наименование параметра и размера
|
Значение для насоса
3ВВН2-50(Н)
|
Производительность, приведенная к начальным условиям при начальном
давлении 0,02MПa, м3/мин |
45±5 |
Частота вращения, синхронная, об/мин3 |
600 |
Мощность двигателя, кВт, не более |
110 |
Расход воды, дм3/Мин |
75±7,5 |
Габаритные размеры, мм: |
|
длина |
3140 |
ширина |
1050 |
высота |
1800 |
Масса, кг, не более |
2750 |
ПРИМЕЧАНИЕ:
Значение производительности насоса, указанного в таблице - при
температуре на входе:
воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в
таблице.
При повышении температуры воды или газа производительность падает.
|

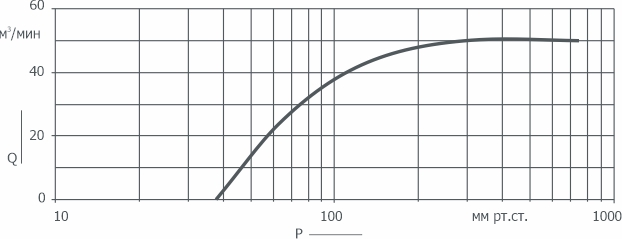

График зависимости быстроты действия от давления на входе в насос 3ВВН2-50(Н)
|
