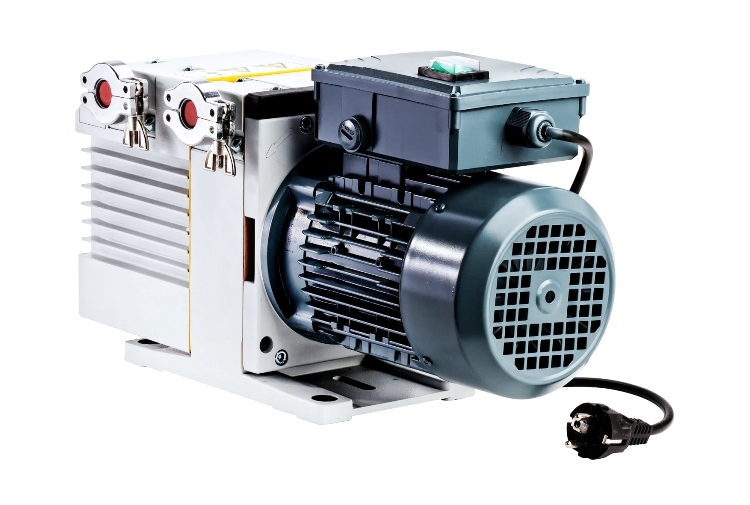

Насос вакуумный пластинчато-роторный TRIVAC D 8 B
Описание пластинчато-роторного насоса TRIVAC D 8 B
Вакуумный пластинчато-роторный насос TRIVAC D 8 B это вакуумный насос с
масляным уплотнением, основанный на принципе роторно-лопастной. Масло,
впрыскиваемое в камеру насоса, используется для уплотнения, смазки и охлаждения.
Корпус пластинчато-роторного насоса TRIVAC D 8 B состоит из отдельных частей без
уплотнительных элементов, они прикреплены штифтами для облегчения разборки и
сборки.
- Вакуумный пластинчато-роторный насос TRIVAC D 8 B может быть оснащен
однофазным или трехфазным двигателем, а так же доступен без двигателя.
Откачка несжижаемых газов и паров
В процессе, содержащем в основном неконденсируемые газы, пластинчато-роторный
насос TRIVAC D 8 B можно использовать без газового балласта, при условии, что
давление насыщенного пара при рабочей температуре не превышает давления при
сжатии. Если состав откачиваемых газов не известен и не исключено образование
конденсата в насосе, используйте насос с открытым клапаном газового балласта
Откачка сжижаемых газов и паров
При открытом клапане газового балласта и рабочей температуре,
пластинчато-роторный насос TRIVAC D 8 B откачивают пары чистой воды до
предельного уровня паров воды, определенного в технической документации. Если
давление паров превышает предельный уровень, пары воды образуют конденсат в
масле насоса. При откачке паров убедитесь, что клапан газового балласта открыт и
насос прогревался в течение примерно 30 минут с закрытым входным трубопроводом
Пластинчато-роторный насос TRIVAC D 8 B не предназначен для откачки:
- Воспламеняющихся и взрывоопасных газов и паров
- Окислителей
- Пирофорные газы

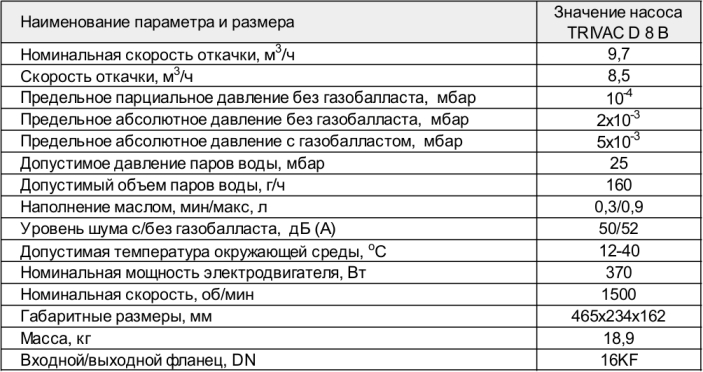

Основные параметры пластинчато-роторного насоса TRIVAC D 8 B
- Номинальная скорость откачки, м3/ч 9,7
- Скорость откачки, 50Гц/60Гц, м3/ч 8,5
- Предельное парциальное давление без газобалласта, мбар 10 -4
- Предельное абсолютное давление без газобалласта, мбар 2х10-3
- Предельное абсолютное давление с газобалластом, мбар 5х10 -3
- Допустимое давление паров воды, мбар 25
- Наполнение маслом, мин/макс, л 0,3/0,9
- Допустимая температура окружающей среды, оС 12-40
- Допустимый объем паров воды, г/ч 160
- Уровень шума с/без газобалласта, дБ (А) 50/52
- Номинальная мощность электродвигателя, Вт 370
- Номинальная скорость, об/мин 1500
- Входной/выходной фланец, DN 16KF
- Габаритные размеры, мм 465х234х162
- Масса, кг 18,9
Примечание:
* Согласно стандарту DIN 28 400 и следующие номера ** Номинальная мощность двигателя и уровень шума для насосов с двигателем
переменного тока частотой 50 Гц.
|
