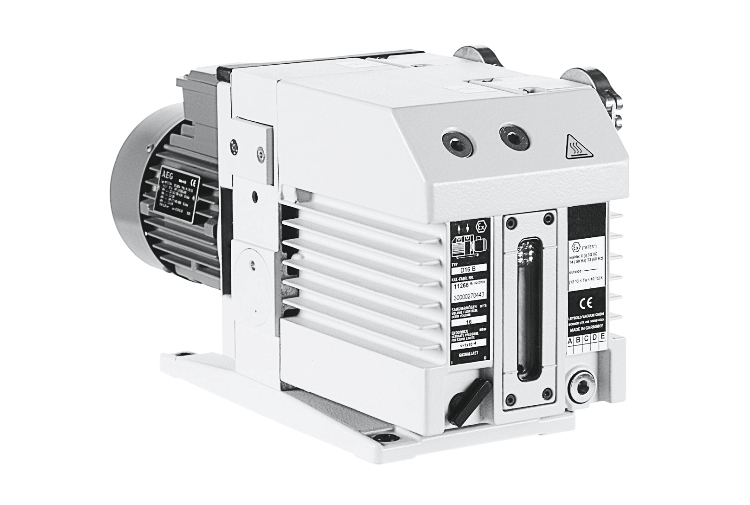

Насос вакуумный пластинчато-роторный TRIVAC D 16 BCS
Описание пластинчато-роторного насоса TRIVAC D 16 BCS
Пластинчато-роторный насос TRIVAC D 16 BCS с номинальной скоростью откачки 18,9
м3/ч с масляным уплотнением, работает по принципу вращающейся
лопасти. Масло, которое впрыскивается в камеру насоса, используется для
герметизации, смазки и охлаждения. Корпус насоса TRIVAC D 16 BCS собран из
отдельных деталей без уплотнительных элементов. Детали закреплены таким образом,
чтобы обеспечить легкую разборку и повторную сборку деталей. Двигатель соединен
с насосной секцией через эластичную муфту.Преимущества пластинчато-роторного насоса TRIVAC D 16 BCS
- Компактная конструкция
- Малошумная работа, практически без вибраций
- Встроенный масляный насос
- Непрерывная работа даже при 1000 мбар (750 Торр)
- Подшипники скольжения со смазкой под давлением
- Обратный клапан, управляемый давлением масла, без обратного потока
масла, независимо от режима работы, с газовым балластом или без него.
- Низкий уровень обратного потока масла в насосе
- Высокая скорость откачки до предельного давления
- Вертикальные или горизонтальные впускные и выпускные отверстия
- Все органы управления, а также масляное смотровое стекло расположены на
лицевой стороне
- Низкое энергопотребление
- Производит мало тепла
- Сменная внутренняя секция
- Могут быть установлены масляные фильтры основного потока
- Длительный срок службы
- Модульная система
- Встроенный температурный переключатель для контроля температуры
- Защита от коррозии – использование низкомолекулярных металлов было
исключено; используется только серый чугун, обработанный алюминием, сталь и
нержавеющая сталь
- Двойное уплотнение вала
Область применения пластинчато-роторного насоса TRIVAC D 16 BCS
- Во всех областях вакуумной техники
- Перекачка агрессивных сред
- Производство полупроводников и в области химии
- Исследования и производство
- Создание грубого и среднего вакуума
- Вспомогательный насос в насосных установках, т. е. в соединении с
корневыми, диффузионными, турбонасосами или крионасосами

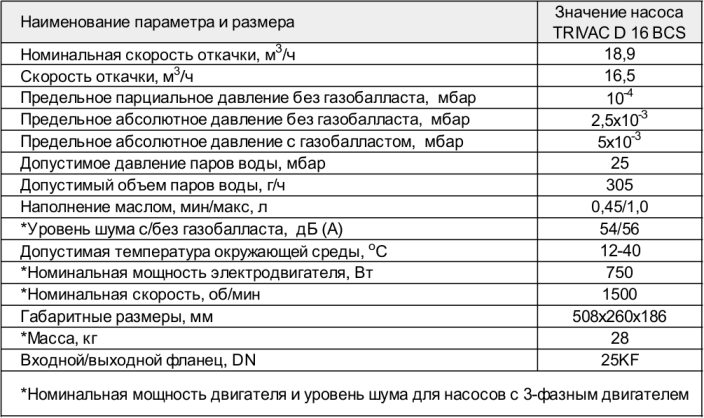

Основные параметры пластинчато-роторного насоса TRIVAC D 16 BCS
- Номинальная скорость откачки, м3/ч 18,9
- Скорость откачки, 50Гц/60Гц, м3/ч 16,5
- Предельное парциальное давление без газобалласта, мбар 10-4
- Предельное абсолютное давление без газобалласта, мбар 2,5х10-3
- Предельное абсолютное давление с газобалластом, мбар 5х10-3
- Допустимое давление паров воды, мбар 25
- Наполнение маслом, мин/макс, л 0,45/1,0
- Допустимая температура окружающей среды, оС 12-40
- Допустимый объем паров воды, г/ч 305
- Уровень шума с/без газобалласта, дБ (А) 54/56*
- Номинальная мощность электродвигателя, Вт 750*
- Номинальная скорость, об/мин 1500
- Входной/выходной фланец, DN 25KF
- Габаритные размеры, мм 508х260х186
- Масса, кг 28*
Примечание:
* Номинальная мощность, двигателя, масса и уровень шума для насосов с
3-фазным двигателем 50 Гц;
|
