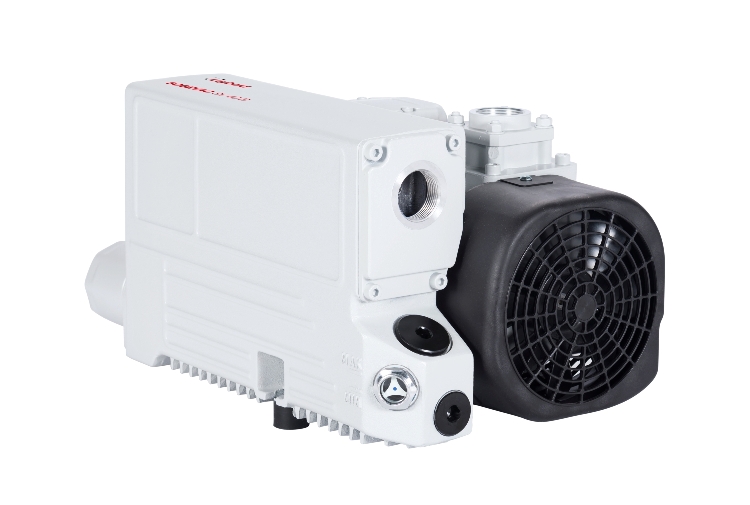

Насос вакуумный пластинчато-роторный SOGEVAC SV 40 B
Описание пластинчато-роторного насоса SOGEVAC SV 40 B
Пластинчато-роторный насос SOGEVAC SV 40 B с самым быстрым циклом времени, с
номинальной скоростью откачки 44 м3/ч, был спроектированы таким
образом, чтобы его эффективность была высокой, уровень шума был как можно ниже.
Компактная конструкция насоса благодаря встроенному двигателю, в двигателе и
насосной секции используется один и тот же вал.
Насосы SOGEVAC SV 40 B это пластинчато-роторные насосы с масляным уплотнением.
Масло, впрыскиваемое в камеру насоса для герметизации, смазки и охлаждения
насоса, рециркулируется из масляного резервуара насоса и при необходимости
фильтруется перед впрыском. Пластинчато-роторный насос SOGEVAC SV 40 B подходит
как для промышленного производства, так и для исследовательских применений.
Наименование параметра
|
50 Гц
|
60 Гц
|
Номинальная скорость откачки, м3/ч |
44 |
53 |
Скорость откачки, м3/ч |
38,5 |
47 |
Предельное полное давление без газобалласта, мбар |
0,5 |
0,5 |
Предельное полное давление со стандартным газобалластом, мбар |
1,5 |
1,5 |
Предельное полное давление с небольшим газобалластом, мбар |
0,8 |
0,8 |
Допустимое давление паров воды со стандартным газобалластом, мбар |
30 |
30 |
Допустимое давление паров воды с небольшим газобалластом, мбар |
10 |
10 |
Допустимый объем паров воды со стандартным газобалластом, кг/ч |
0,76 |
0,90 |
Допустимый объем паров воды с небольшим газобалластом, кг/ч |
0,28 |
0,34 |
Наполнение маслом, л |
1 |
1 |
*Уровень шума, дБ (А) |
58 |
60 |
Допустимая температура окружающей среды, оС |
12-40 |
12-40 |
Мощность электродвигателя, кВт |
1,1 |
1,5 |
Номинальная скорость, об/мин |
1500 |
1800 |
Входной фланец, G или NPT |
1 1/4" |
1 1/4" |
Выходной фланец, G или NPT |
1 1/4" |
1 1/4" |
Класс защиты |
IP 55-F |
IP 55-F |
Габаритные размеры, мм |
425х284х265 |
425х284х265 |
Масса, кг |
43 |
45 |
* Работает при предельном давлении без газового балласта, измерение в
свободном поле на расстоянии 1 м (3,5 фута) |
|
