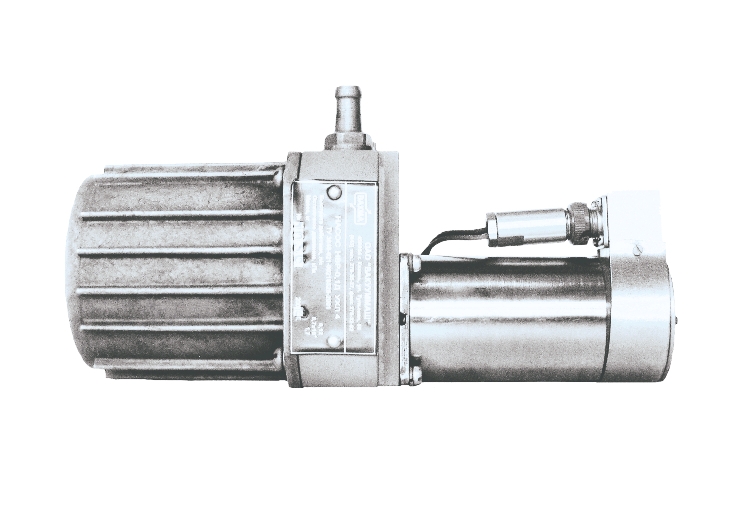

Насос вакуумный пластинчато-роторный НВР-0,1Д
Описание пластинчато-роторного вакуумного насоса НВР-0,1Д
Пластинчато-роторный вакуумный насос НВР-0,1Д с быстротой действия 0,4 м3/ч
(в диапазоне давлений на входе от атмосферного до 26,6кПа) предназначен для
откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и
материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и
парогазовых смесей, предварительно очищенных от капельной влаги, и механических
загрязнений, с содержанием кислорода не более, чем в воздухе (21 % по объему)
при нормальных условиях, от атмосферного давления до предельного остаточного,
при давлении в выходном сечении, не превышающем атмосферное давление более, чем
на 9,3 кПа (70 мм рт.ст.). Производить откачку парогазовых смесей только при
открытом газобалластном устройстве.
Насос вакуумный пластинчато-роторный НВР-0,1Д изготавливается в климатическом
исполнении УХЛ 4 по ГОСТ 15150-69, но для эксплуатации при температуре
окружающего воздуха и окачиваемой среды от 283 К до 308 К (от +100С
до +350С), соответствует требованиям технических условий ТУ
3648-021-00218526-2001., разработан и изготавливается с учётом требований ГОСТ Р
52615-2006. Требования к качеству электроэнергии по ГОСТ 53390-2009.
Преимущества пластинчато-роторного вакуумного насоса НВР-0,1Д
- Заправлен маслом VACMA OIL 100
- Корпус является емкостью для заливки рабочей жидкости
- Контроль рабочей жидкости через смотровое стекло
- Передача вращения осуществляется через зубчатую передачу
- Напряжение питания 12В и 27В
- Климатическое исполнение УХЛ-4
- Pecypc до первого капитального ремонта 12500 ч. в течение срока службы 3 лет,
в том числе срок хранения 1 год в упаковке изготовителя в складских помещениях
- Гарантийный срок эксплуатации 12 месяцев при гарантийной наработке, не
превышающей 1000 часов
Принцип работы пластинчато-роторного вакуумного насоса НВР-0,1Д
Kopпyc насоса HBP-0,1Д и электродвигатель крепятся к стойке. Корпус является
одновременно емкостью, в которую заливается рабочая жидкость. Работая жидкость
заливается чepeз отверстие корпуса, закрываемое пробкой, и через каналы
поступает в цилиндры и подшипники скольжения. Слив рабочей жидкости производится
через отверстие, в которое установлено смотровое стекло. Герметизация вала
ротора насоса осуществляется двумя манжетами. Контроль уровня рабочей жидкости
осуществляется через смотровое стекло
Область применения пластинчато-роторного вакуумного насоса НВР-0,1Д
- Пищевая промышленность
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Производство кристаллов
- Металлургия
- Машиностроение
- Производство электрооборудования
- Производство электроэнергии
- Строительство
- Научно-исследовательская деятельность
- Медицина
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
Основные параметры пластинчато-роторного вакуумного насоса НВР-0,1Д

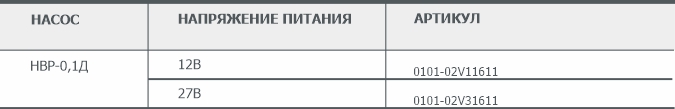

Информация для заказа пластинчато-роторного вакуумного насоса НВР-0,1Д

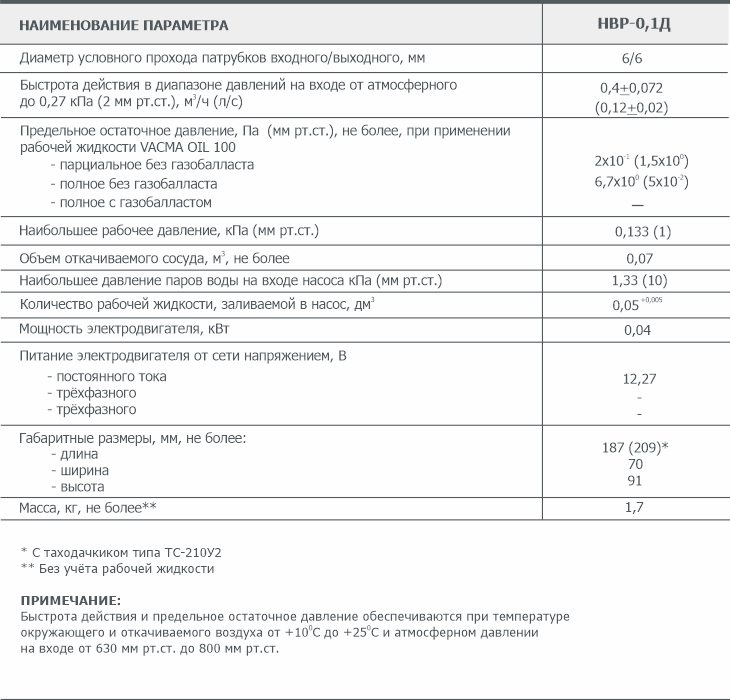

Технические характеристики пластинчато-роторного вакуумного насоса НВР-0,1Д
Наименование параметра и размера
|
Значение для насоса
НВР-0,1Д
|
Диаметр условного прохода патрубков входного/выходного, мм |
6/6 |
Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до
0,27 кПа (2 мм рт.ст.), м3/ч (л/с) |
0,4 ±0,072 (0,12 ±0,02) |
Предельное остаточное давление, кПа (мм рт.ст.), не более, при
применении рабочей жидкости VACMA OIL 100 |
|
парциальное без газобалласта |
2х10-1 (1,5х100) |
полное без газобалласта |
6,7х100 (5х10-2) |
полное с газобалластом |
_ |
Наибольшее рабочее давление, кПа (мм рт.ст.) |
0,133 (1) |
Объем откачиваемого сосуда, мЗ, не более |
0,07 |
Наибольшее давление паров воды на входе насоса кПa (мм рт.ст.) |
1,33 (10) |
Количество рабочей жидкости, заливаемой в насос, дм3 |
0,05 +0,005 |
Питание электродвигателя от сети напряжением, постоянного тока В |
12,27 |
Мощность электродвигателя, кВт |
0,04 |
Габаритные размеры, мм, не более: |
|
длина |
189 (209)* |
ширина |
70 |
высота |
91 |
Масса, кг, не более** |
1,7 |
* С таходачкиком типа ТС-210У2
** Без учёта рабочей жидкости
ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечиваются при
температуре окружающего откачиваемого воздуха от плюс 10 0C
до плюс 25 0С и атмосферном давление на выходе от 630 мм
рт.ст до 800 мм рт.ст. |
|
